桌面级FDM熔融沉积成型3D打印机结构

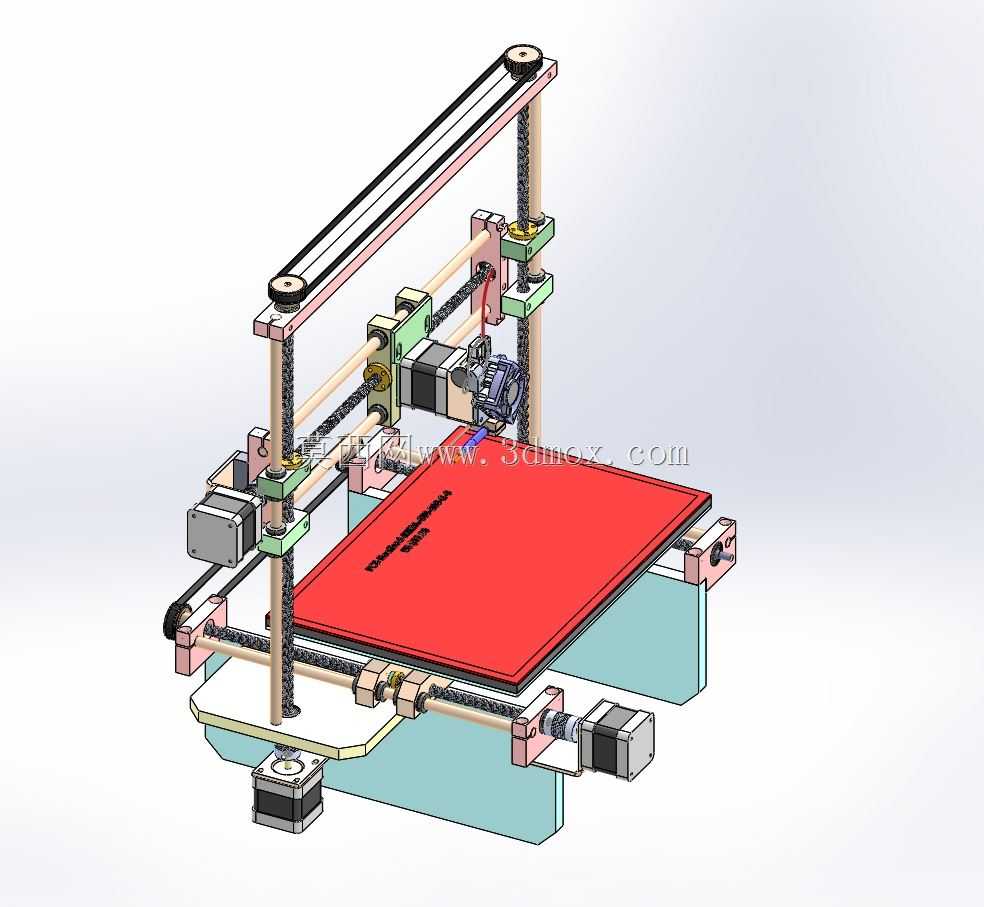

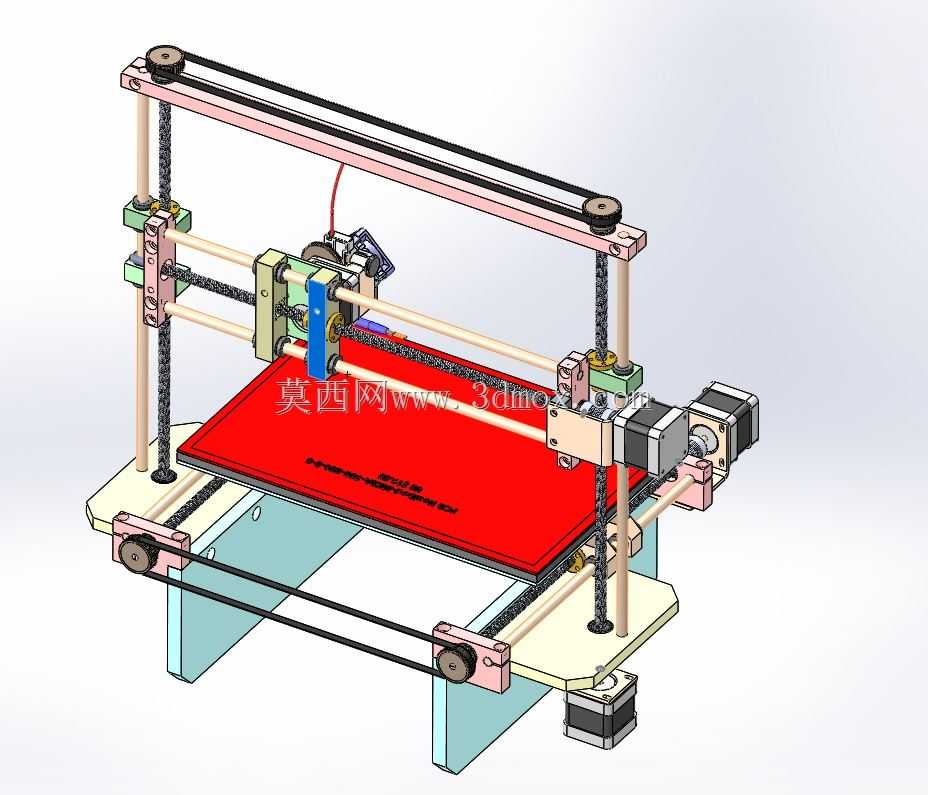

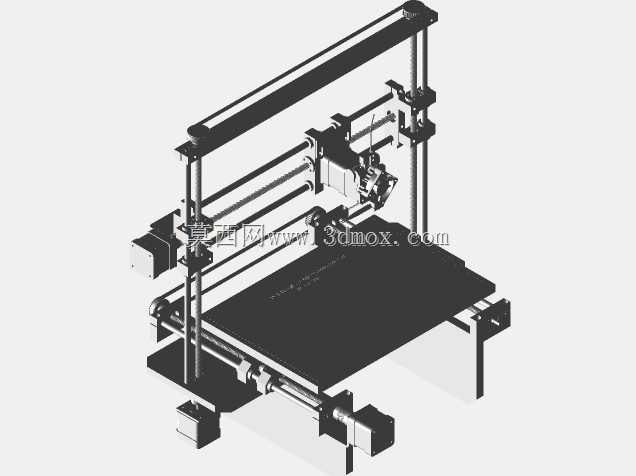

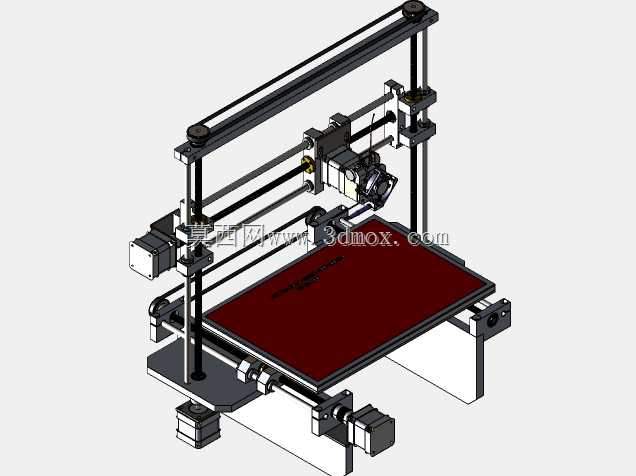

　　这款设备面向桌面级增材制造场景设计，可覆盖个人创客打样、小型工作室非标零件试制、教学实训操作等多类使用需求，能够将三维数字模型逐层熔融堆叠为实体工件，适配PLA、ABS等多种常见热塑性打印耗材，无需额外开模工序即可快速完成小尺寸零件的实体制作。从结构设计逻辑来看，整机采用笛卡尔坐标系运动方案，X、Y、Z三个轴向的运动相互独立，传动路径清晰，能有效降低多轴联动的调试难度。Z轴采用双光杆导向搭配丝杆传动的布局，两侧对称布置的传动组件可保证横梁升降过程的平行度，避免单侧受力倾斜导致的层纹错位问题，打印头沿X轴横梁做横向运动，热床平台沿Y轴方向做前后进给，运动负载分配均衡，长时间运行也能保持稳定的传动精度。

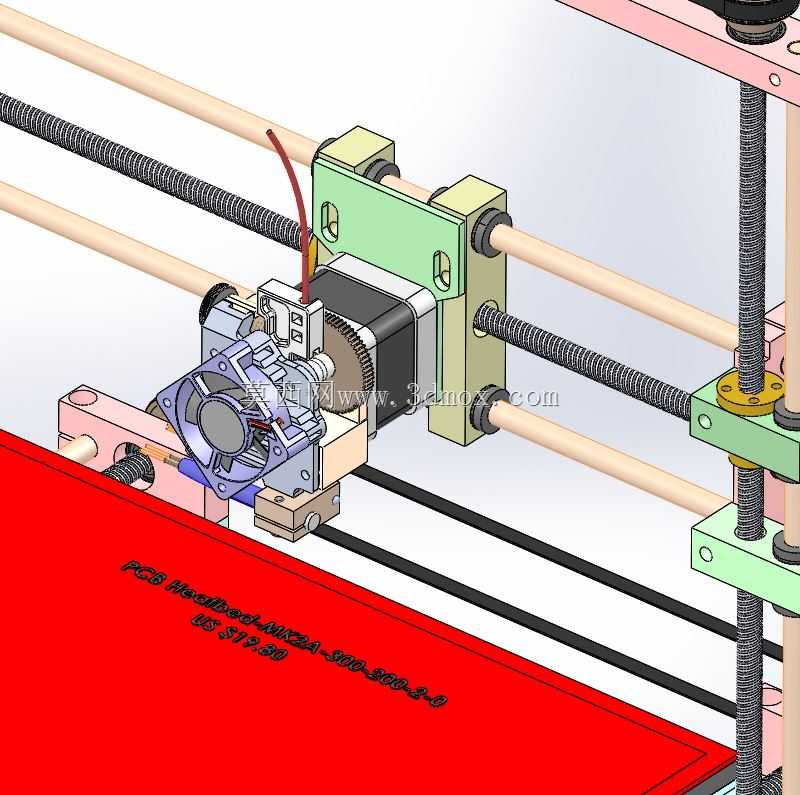

　　设备的有效成型空间为300mm×200mm×200mm，安装时需要预留足够的操作边界，设备后侧需留出耗材架安装与走线空间，前侧需预留至少200mm的操作距离用于取件、平台调平与耗材更换，左右两侧预留散热间隙即可，整体占地面积适配常规桌面摆放需求，无需专门的工业工位安置。打印平台采用平整的板式结构，可搭配美纹纸、磁性贴膜等多种附着介质，保证首层打印的附着力，减少翘边风险；挤出机构与热端组件集成在X轴滑台上，走线沿拖链布置，避免运动过程中线缆磨损拉扯。机架部分采用轻量化的型材与板材拼接结构，兼顾结构刚性与组装便捷性，底部的支撑座可有效吸收运动过程中的振动，降低高速打印时的共振偏移。各轴向的限位开关安装位置预留了调节余量，

　　组装时可根据实际装配公差微调触发行程，保证原点定位的准确性；同步轮、丝杆等传动部件的安装位都设计了锁紧结构，长时间运行后出现传动间隙时可快速张紧调整，日常维护无需复杂拆解。整机的走线布局规整，驱动电机的线缆沿机架内侧排布，既避免运动干涉，也能减少外部磕碰带来的线路损坏风险，散热风道的设计可快速带走驱动模块与热端的工作热量，延长设备连续运行时长。
