挤出吹塑机适配5L水罐成型吹管组件

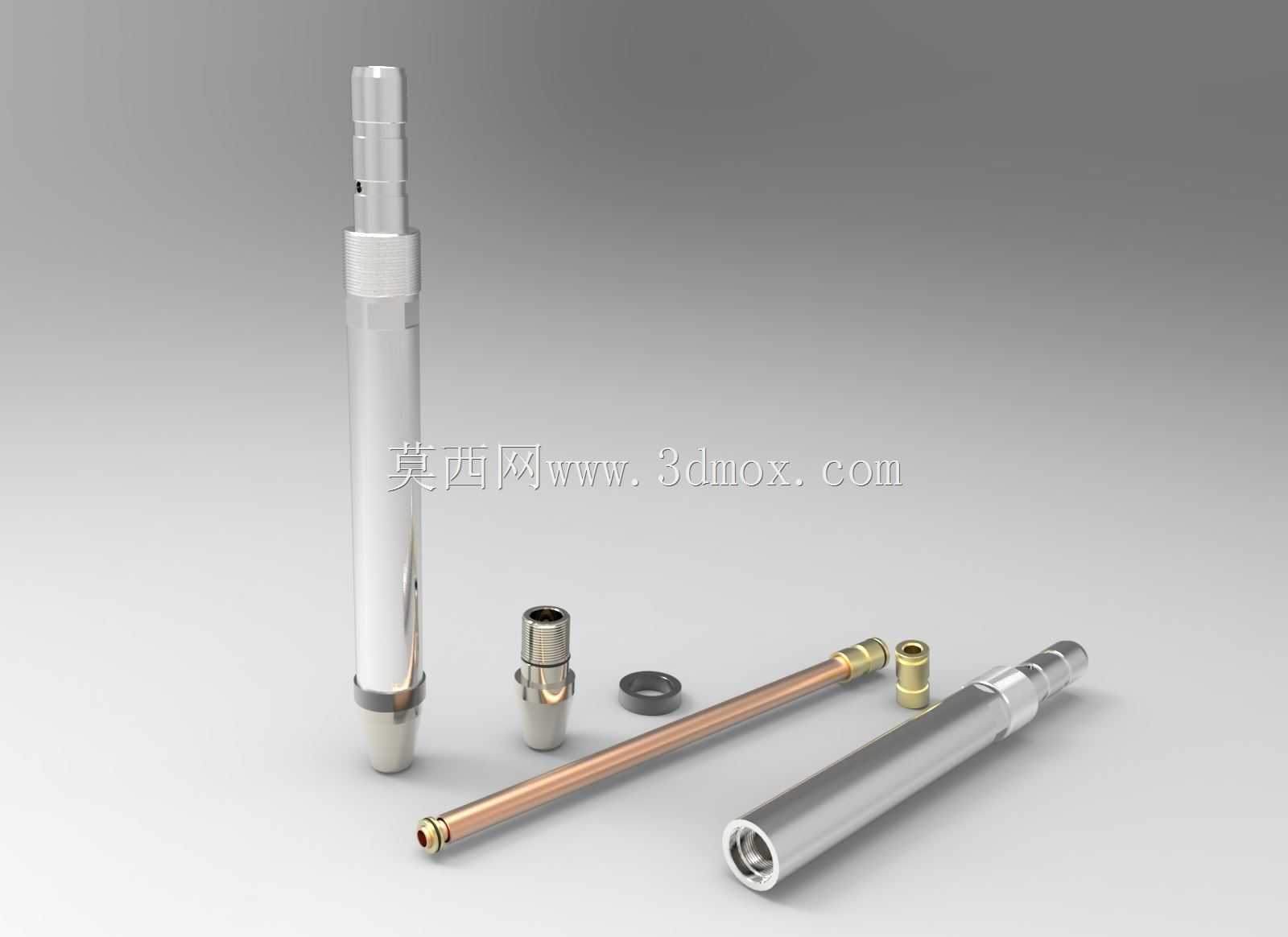

　　这套吹管组件是针对老旧挤出吹塑机升级适配开发的核心成型配件，主要匹配国产5L容量饮水罐的新模具生产需求，解决老设备与新模架适配时的吹气精度、冷却匹配问题。整套组件包含主吹管主体、铜质导气管路、锁紧接头、密封垫圈、端部定位接嘴几个核心部分，各零件的配合公差在建模时严格按照老设备的安装接口尺寸反向推导，避免现场安装时出现干涉、密封失效的问题。主吹管主体采用长轴类结构设计，外圆面做了分段台阶处理，靠近上端的位置设置了环形定位槽，用于和吹塑机的升降吹气工位做卡接固定，安装时无需额外改动设备原有装夹结构，可直接替换原有老旧吹管，降低设备改造成本。铜质导气管路嵌入主吹管内部的偏心孔道，一方面负责将压缩空气精准导入型坯内部完成吹胀动作，

　　另一方面管身与水冷通道相邻，在校准区域可快速带走颈部成型区域的多余热量，保证水罐颈部的光洁度与内径尺寸精度，避免出现颈部壁厚不均、内表面粗糙的成型缺陷。端部的锁紧接头采用快插式结构设计，与设备气源端连接时可快速锁紧密封，密封垫圈采用耐温橡胶材质，可承受吹塑过程中反复的温度交变，不会出现长期使用后漏气的问题。建模过程中充分考虑了车间实际加工的工艺性，主吹管的外圆台阶均采用普通车床可加工的尺寸设计，没有特殊的异形曲面，铜质管路的弯折角度也适配常规弯管设备的加工范围，所有配合面的粗糙度要求均标注在模型对应位置，车间拿到三维模型后可直接导出工程图安排生产，无需二次调整结构。整套组件的安装边界严格控制在原有吹管的活动行程范围内，升降过程中不会与模具的开模、合模动作产生干涉，吹气口的位置对准5L水罐的颈部中心，保证吹胀过程中型坯各方向受力均匀，成型后的罐体壁厚偏差控制在工艺允许范围内。
