双联体自助服务终端外观结构设计

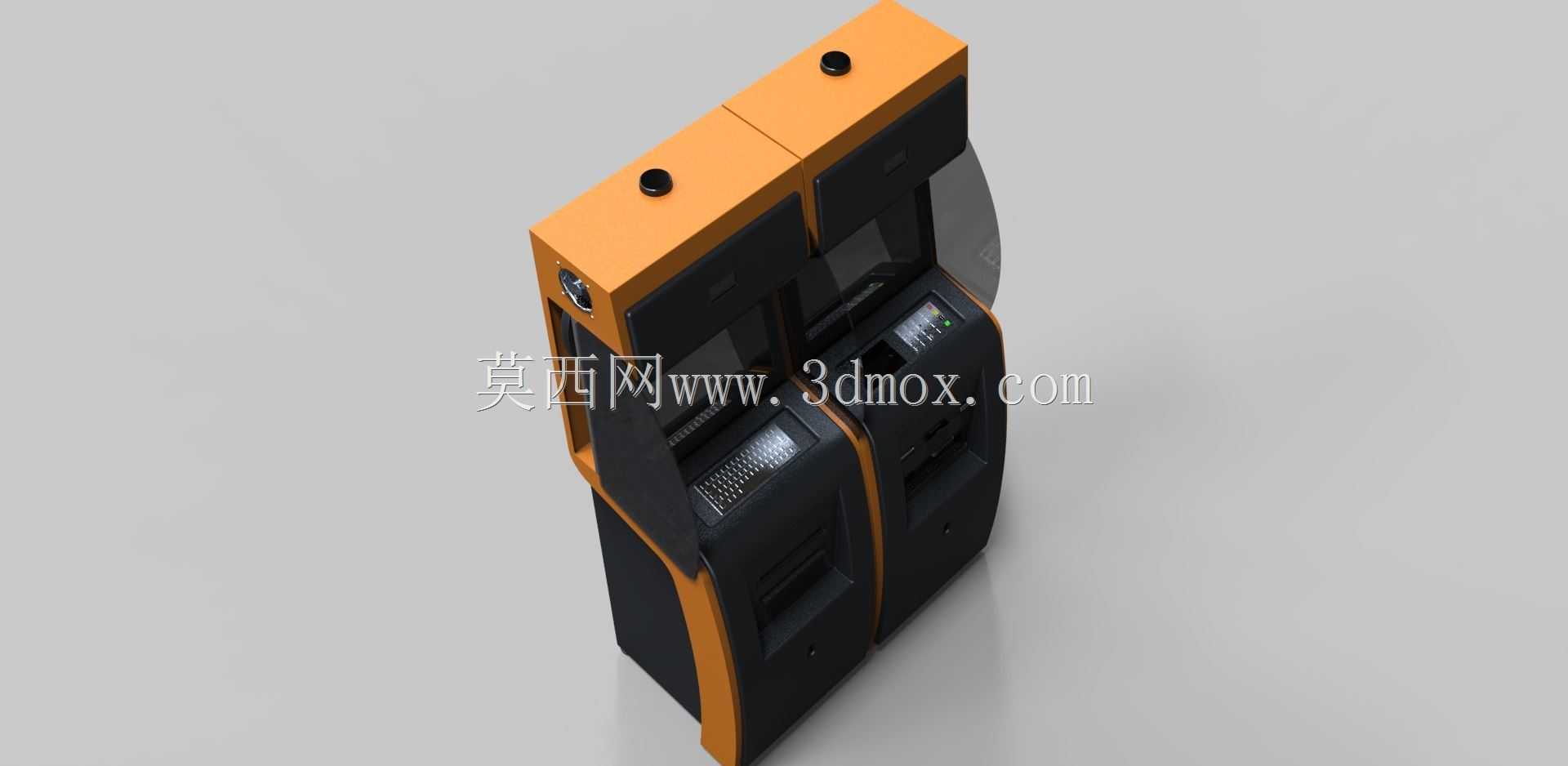

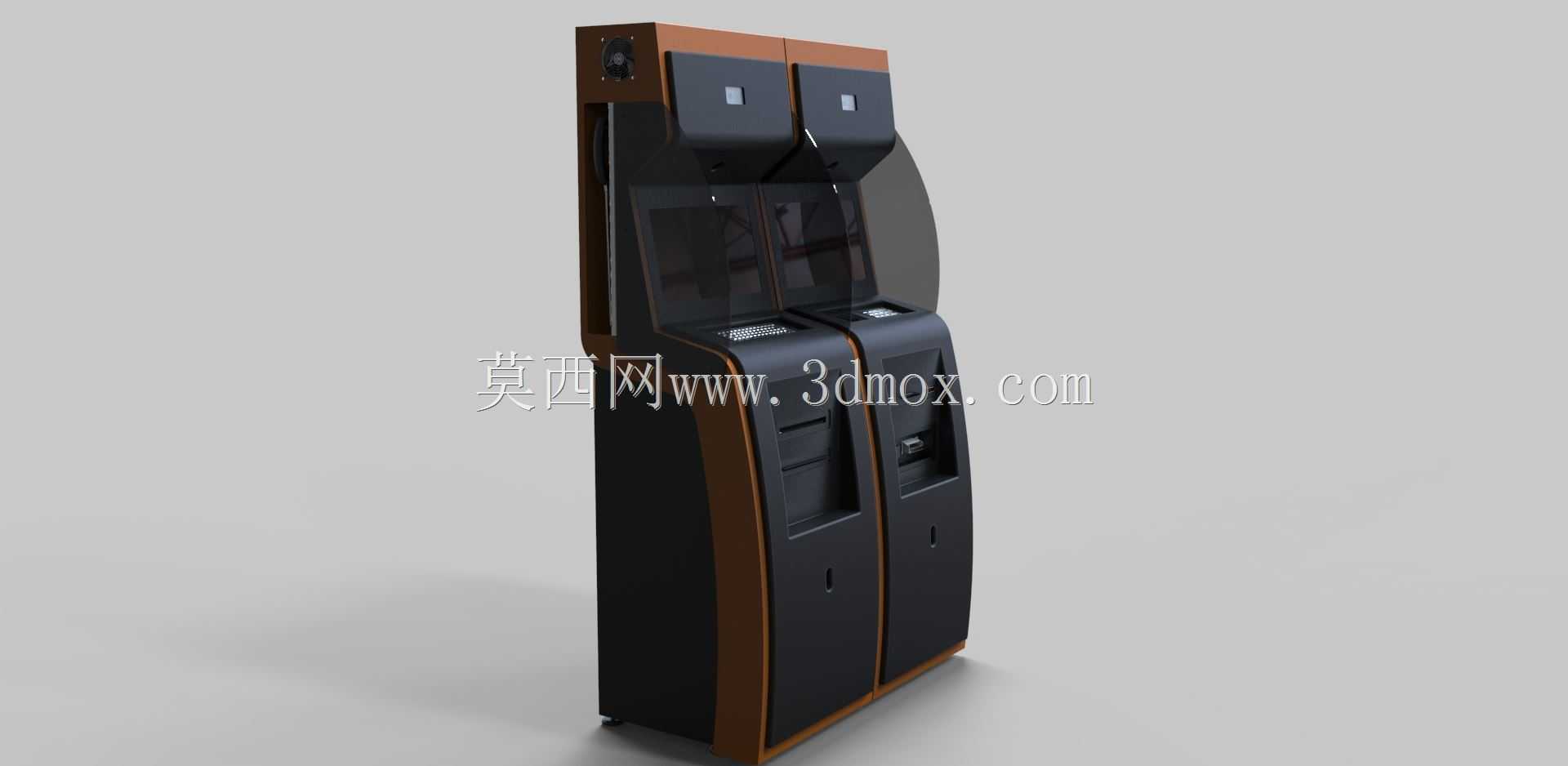

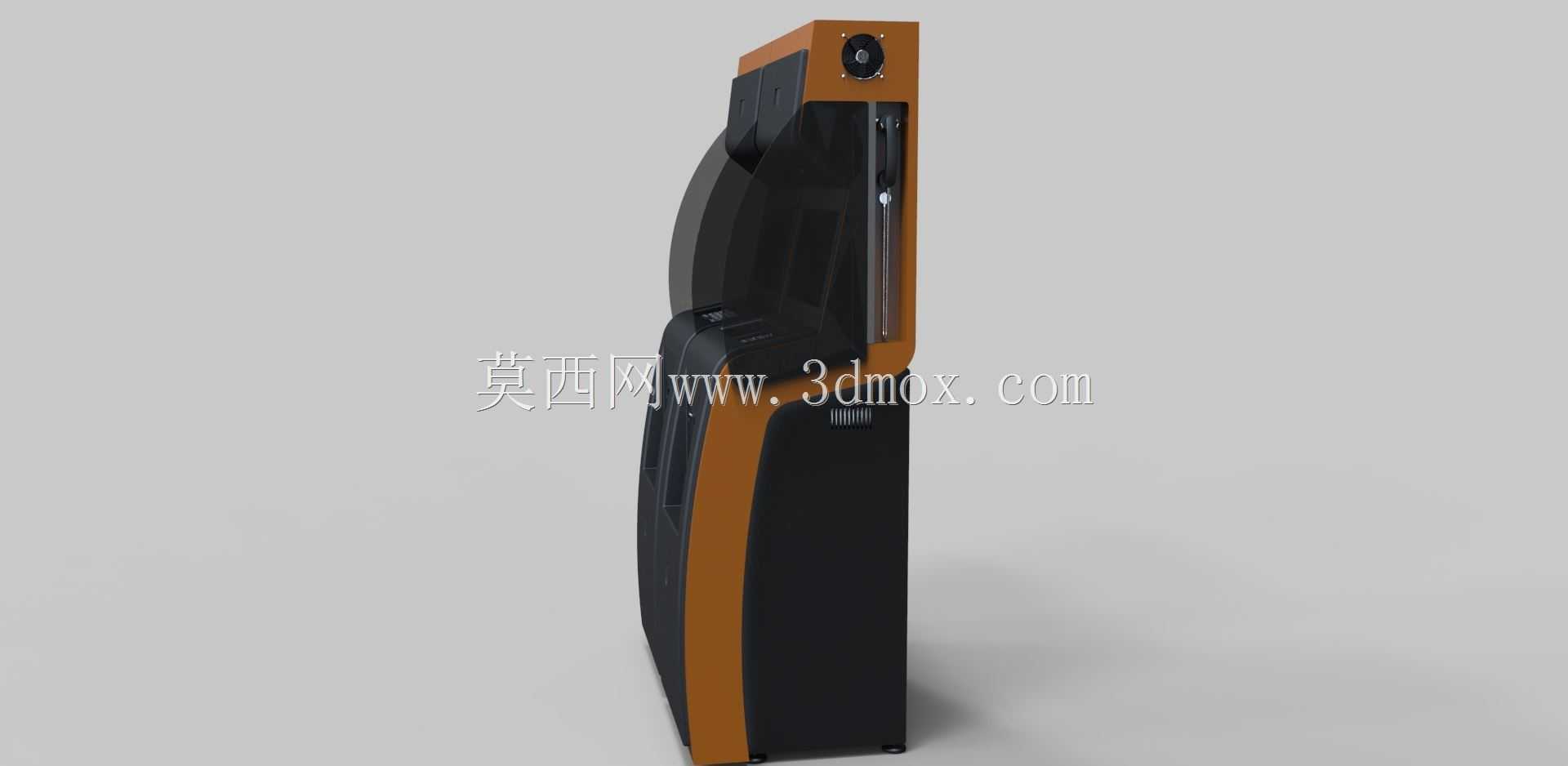

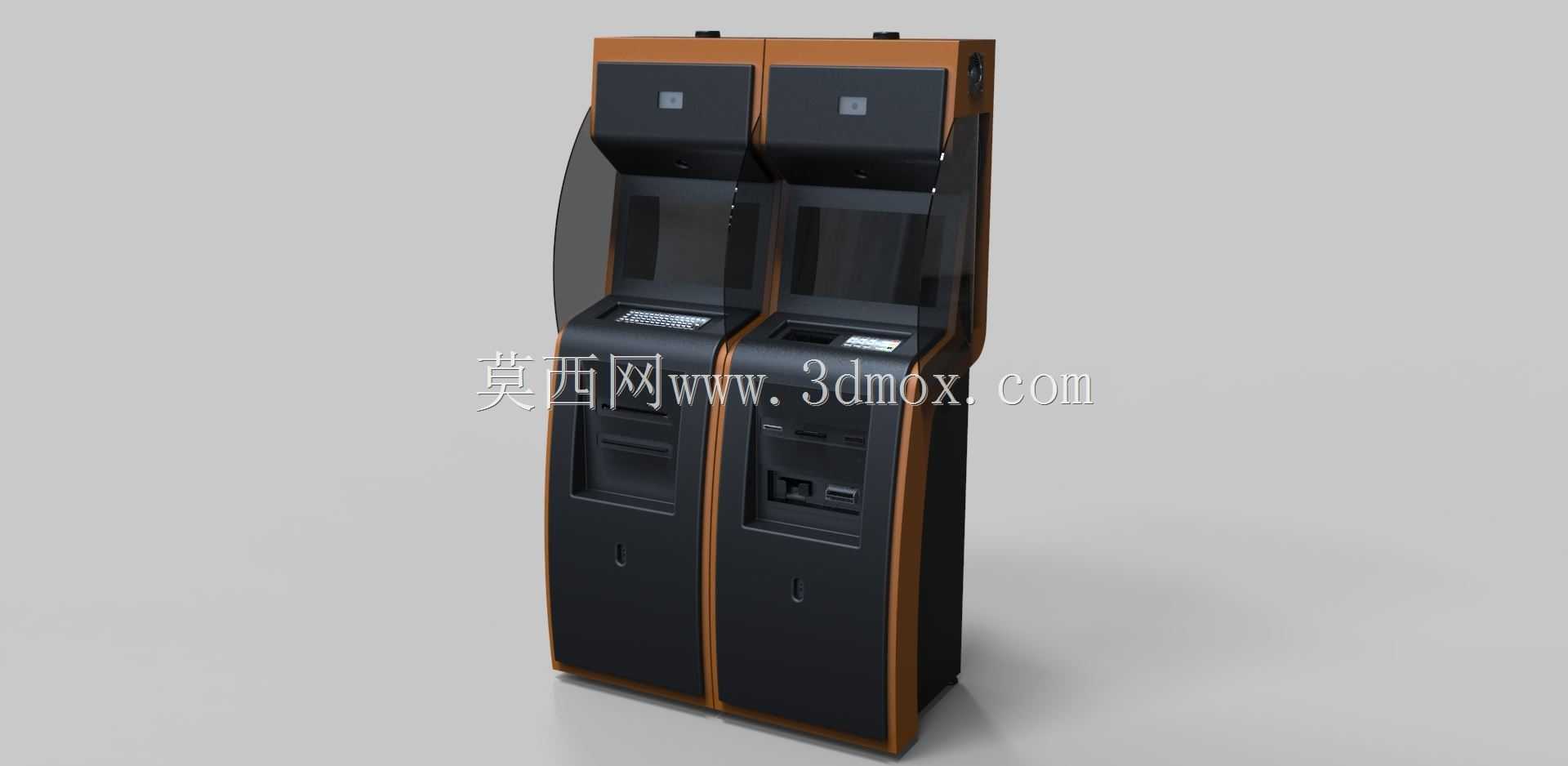

　　该双联体自助终端采用并排联体式结构布局，可同时覆盖金融自助服务与自助售货两类使用场景，在银行网点24小时自助区、政务服务大厅配套便民区、交通枢纽等候区、大型商圈公共服务区等场景中，能够在有限占地空间内同时承载两类业务办理需求，减少设备分散布置带来的空间浪费与布线成本。从结构设计逻辑来看，设备整体采用立式落地安装形式，底部设置平整安装基面，无需额外预埋固定结构，仅需保证安装地面水平度偏差不超过2mm即可稳定放置，单台设备主体宽度控制在550mm左右，联体后整体宽度约1100mm，机身深度约600mm，整体高度约1850mm，安装时需预留机身后侧不小于150mm的散热与维护操作空间，正面操作区预留不小于1200mm的人员站立操作空间，

　　适配常规公共区域的通道与场地尺寸要求。设备外壳主体采用1.5mm厚冷轧钢板折弯成型，边角处做R15圆角过渡处理，既避免尖锐边角带来的磕碰风险，也能提升钣金加工的折弯良率，外表面采用黑色哑光喷塑处理，搭配棕橙色装饰条做视觉分区，既符合公共设备耐脏、耐磨的使用需求，也能通过色彩区分快速引导用户识别操作区域。操作区域的布局完全贴合成年人站立操作的人机工程学尺寸，触控显示屏中心距离地面高度约1450mm，密码键盘、插卡口、凭条打印口、售货取货口均布置在距离地面700mm-1200mm的舒适操作区间内，用户无需过度弯腰或抬手即可完成全部操作流程。上部设置的倾斜遮光挡板能够有效规避环境光线直射屏幕造成的反光问题，即使在靠窗、

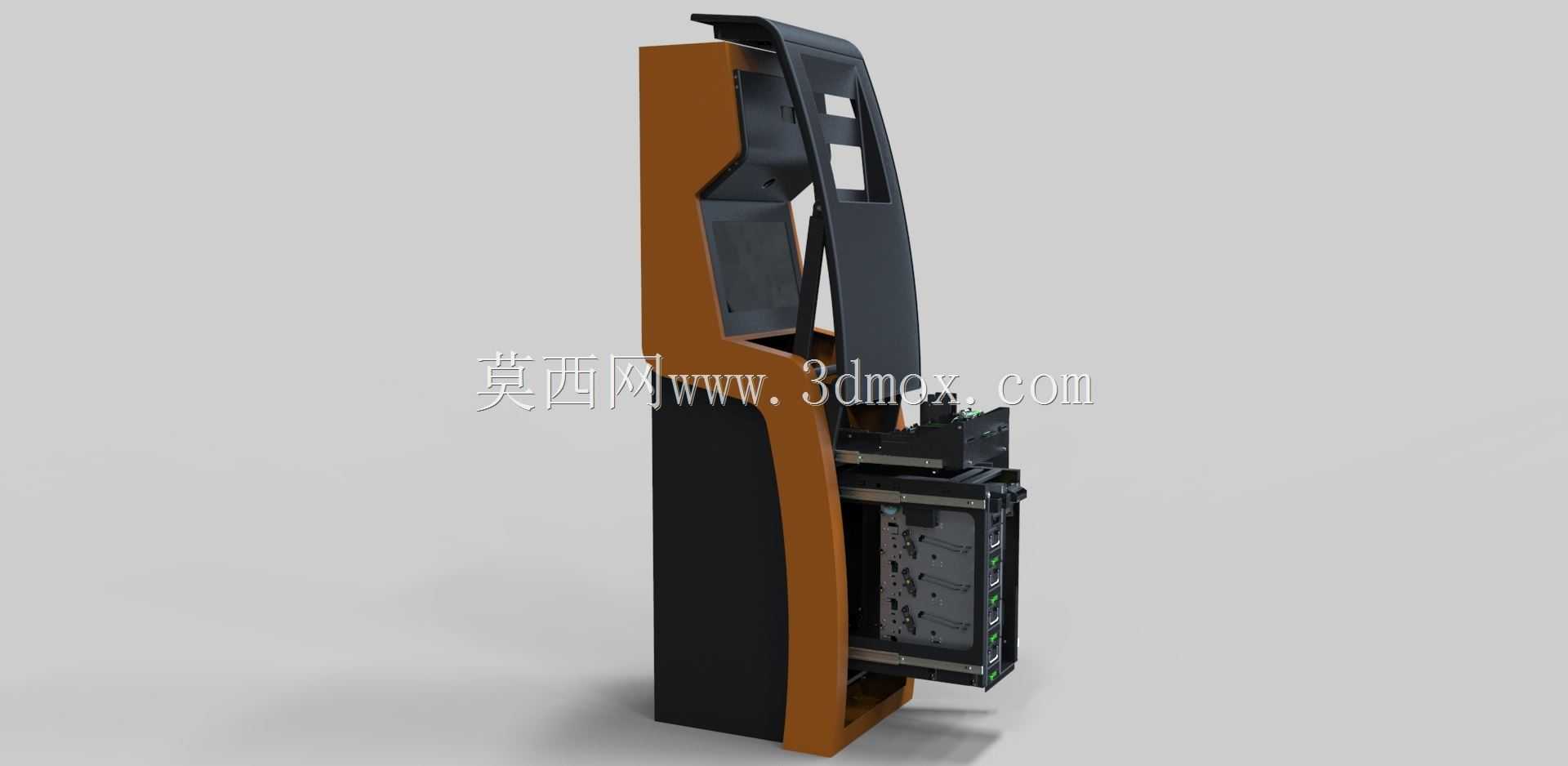

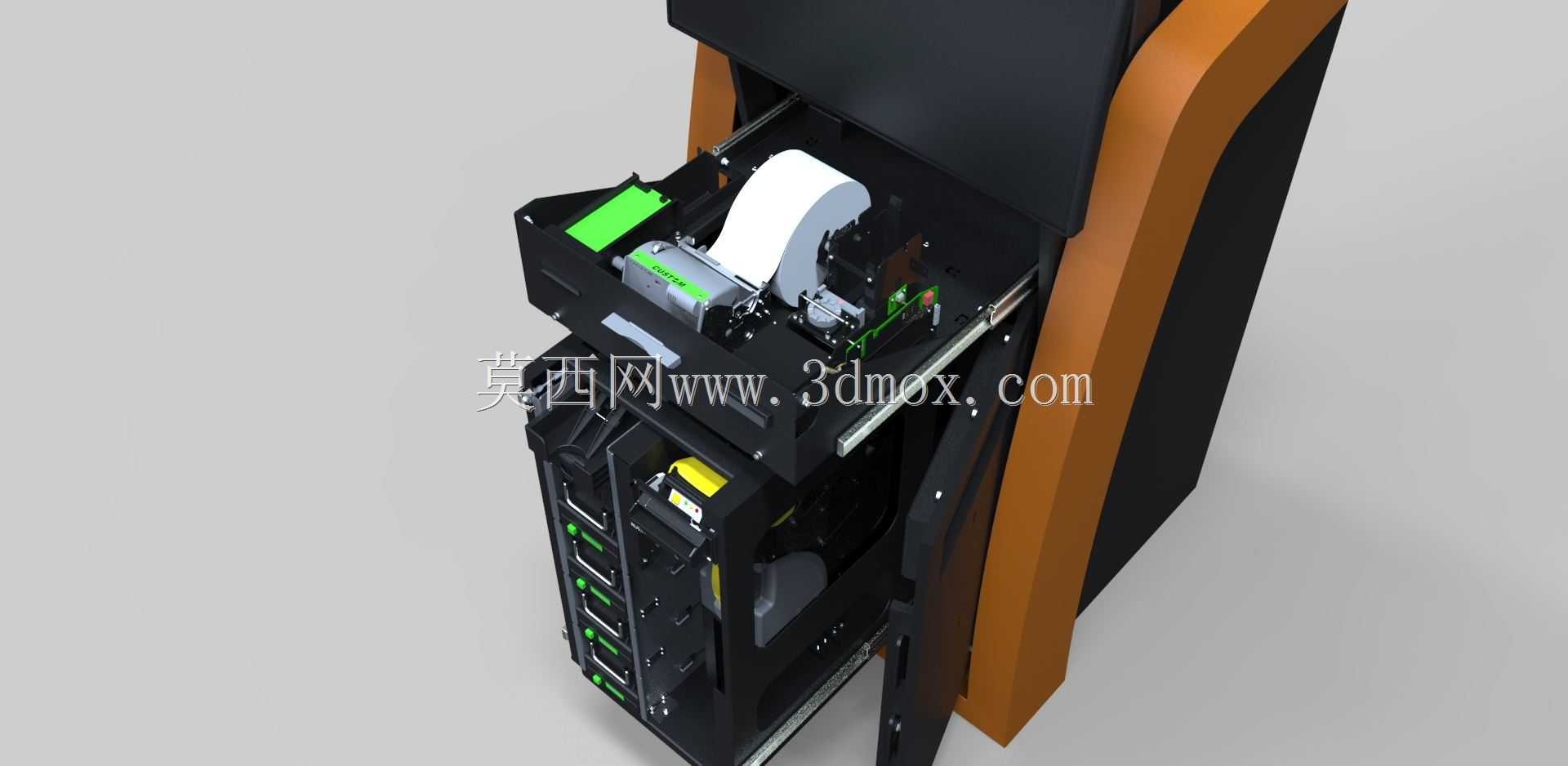

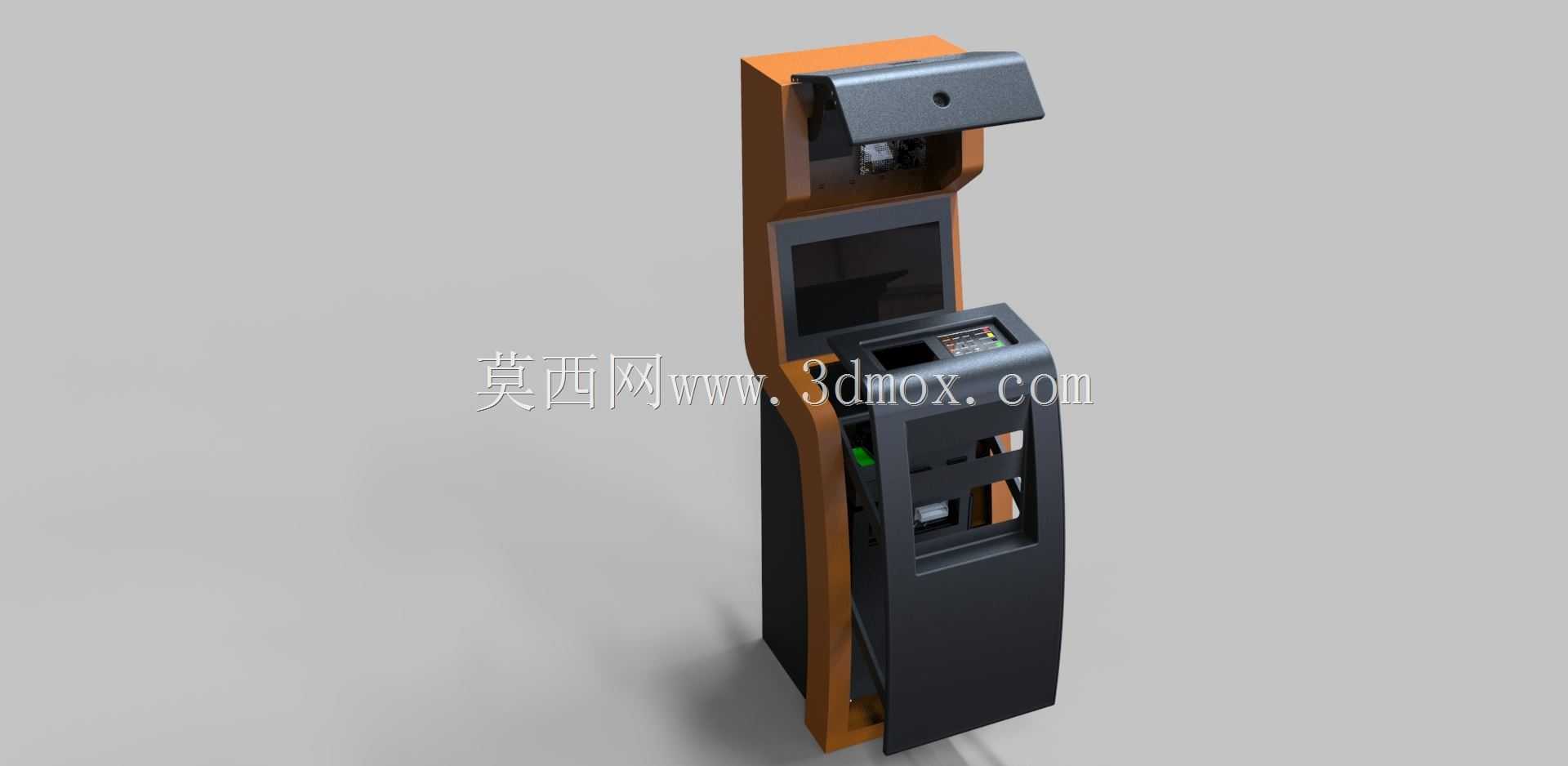

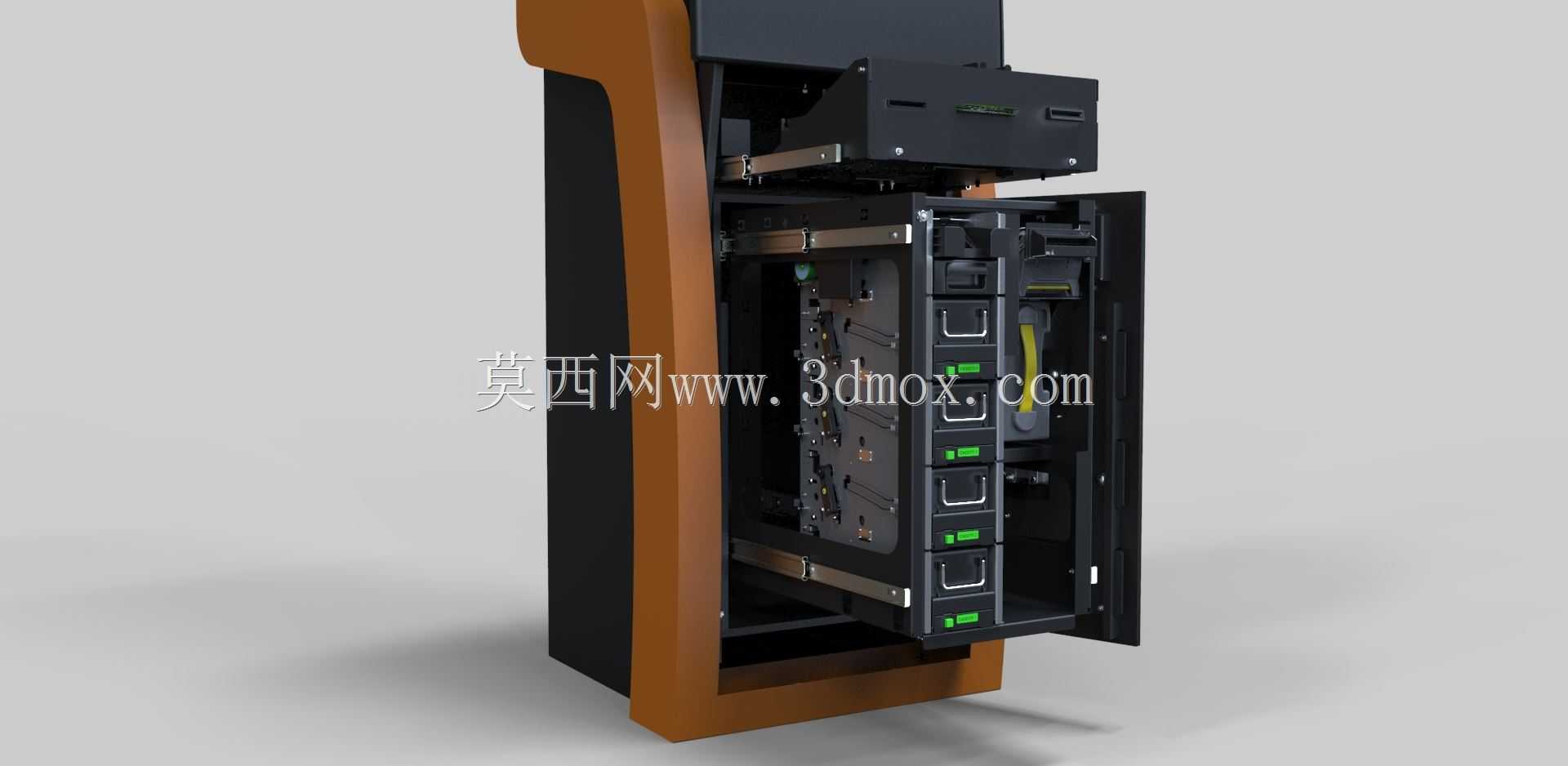

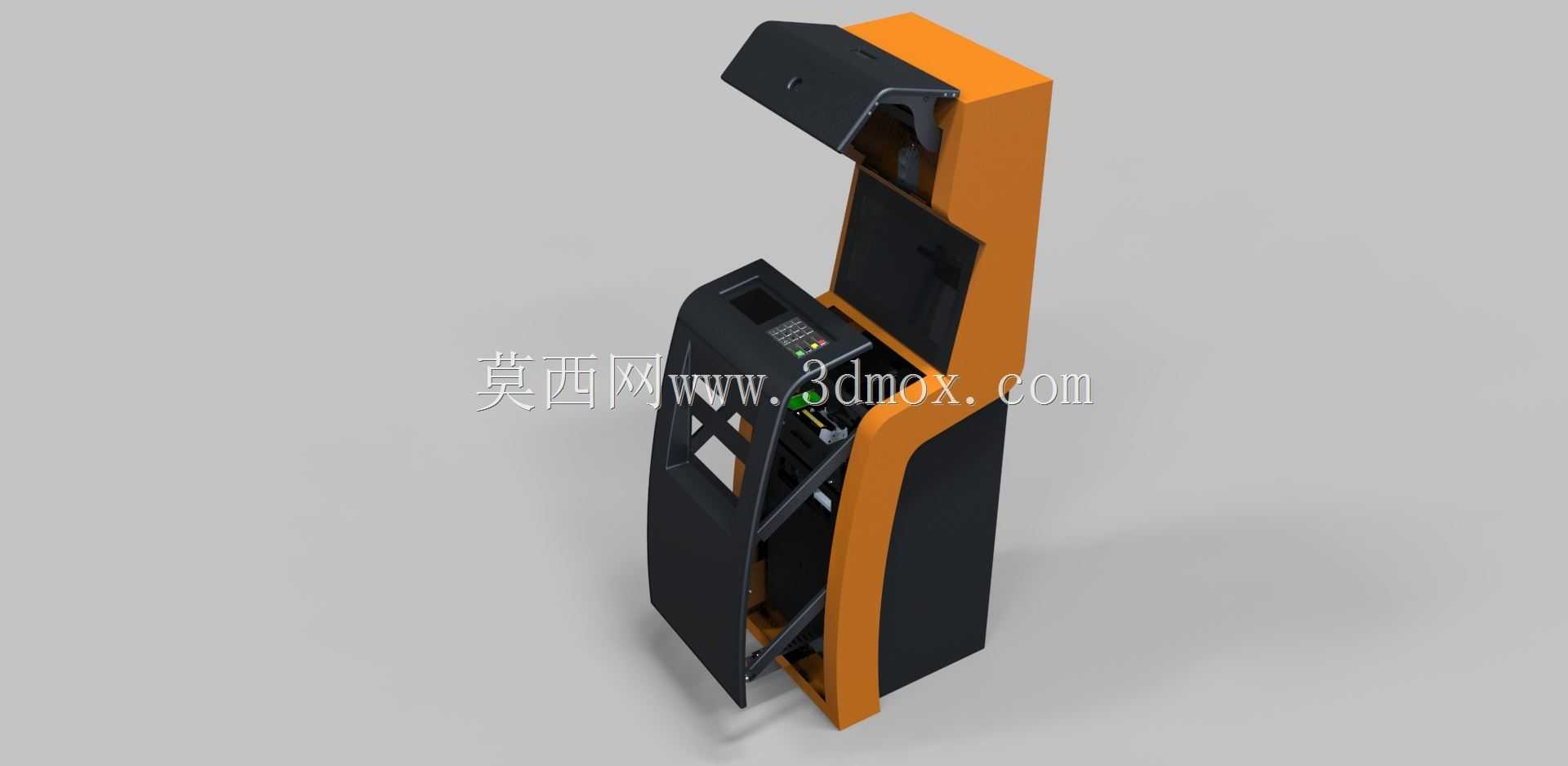

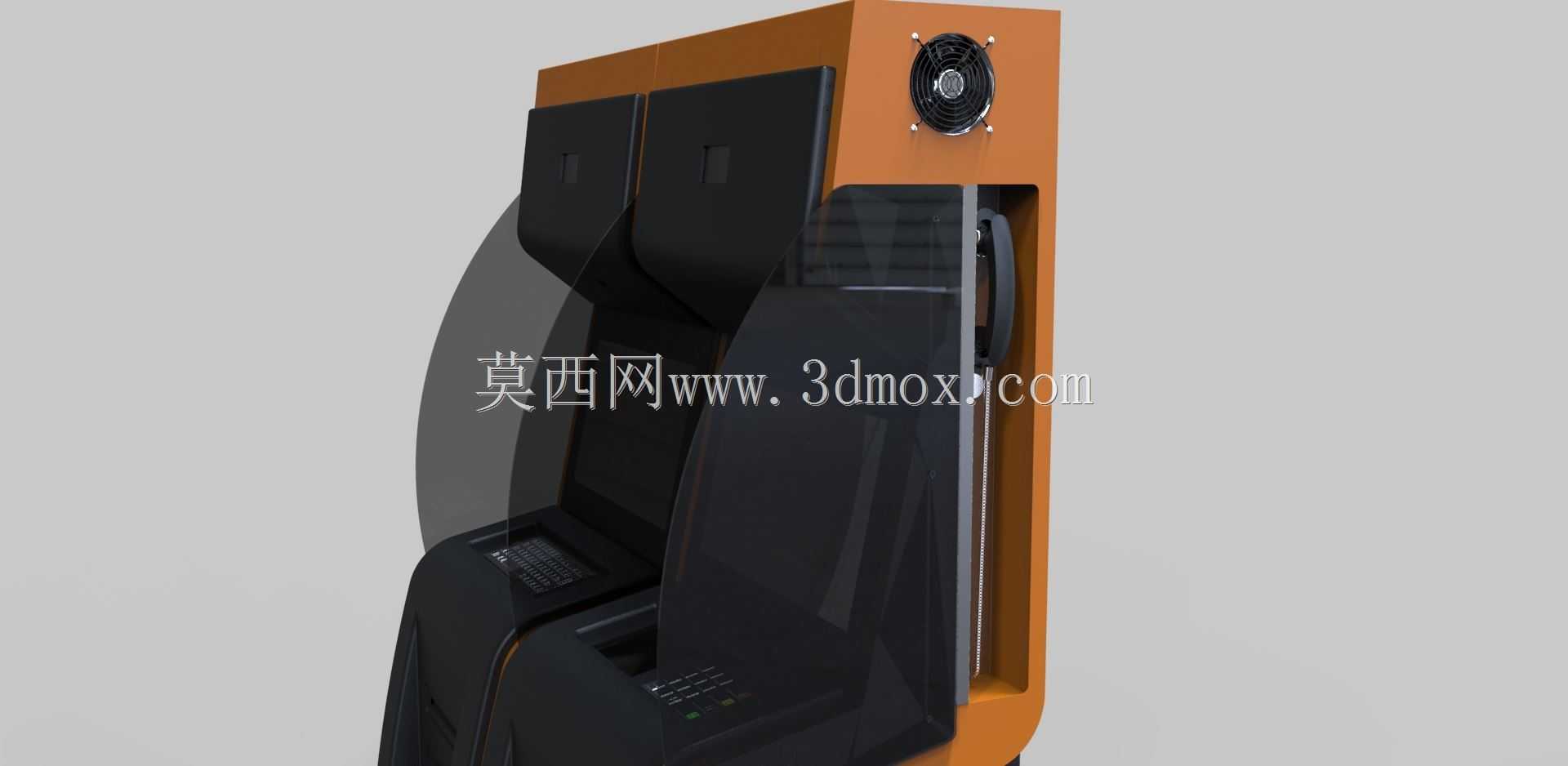

　　强光照明的场地中也能保证屏幕显示内容清晰可辨。设备内部采用分层模块化结构设计，上部为显示与交互模块安装区，中部为功能模块（读卡、打印、纸币识别、货道控制）安装区，下部为电源、散热、储物货道安装区，各模块通过标准快拆结构固定在机身内部的安装立柱上，维护时仅需打开后侧维护门即可快速更换故障模块，无需拆解整机外壳，大幅降低现场维护的时间成本。联体结构的中间框架采用共用立柱设计，相比两台独立设备并排布置，能够减少一套侧框架与侧装饰板的物料成本，同时共用一套进线与接地系统，简化现场施工的布线流程，设备底部设置可调式支撑脚，可在地面存在轻微不平整时调整设备水平度，避免机身倾斜导致的内部模块卡滞、屏幕显示角度偏移等问题。
