正驱动轭式凸轮传动结构设计

　　在自动化送料、轻工包装、纺织机械的间歇往复工位中，轭式凸轮的应用场景十分广泛，这类机构不需要额外设置回程弹簧，依靠从动件的框型结构完全包覆凸轮轮廓，就能实现稳定的往复直线运动输出，避免了弹簧疲劳失效带来的传动误差，在中低速、高频率往复动作的工位上可靠性表现突出。从实际使用层面看，这类凸轮机构的核心用途是将凸轮的连续旋转运动，直接转换为从动轭架的定行程直线往复运动，相比盘形凸轮搭配弹簧回程的结构，它的从动件与凸轮轮廓始终保持恒定接触，不存在回程间隙，传动过程的冲击更小，运动规律完全由凸轮外轮廓曲线决定，能精准控制从动件的位移、速度与加速度参数，适合对动作时序精度有要求的装配、送进、裁切工位。设计这类机构时，

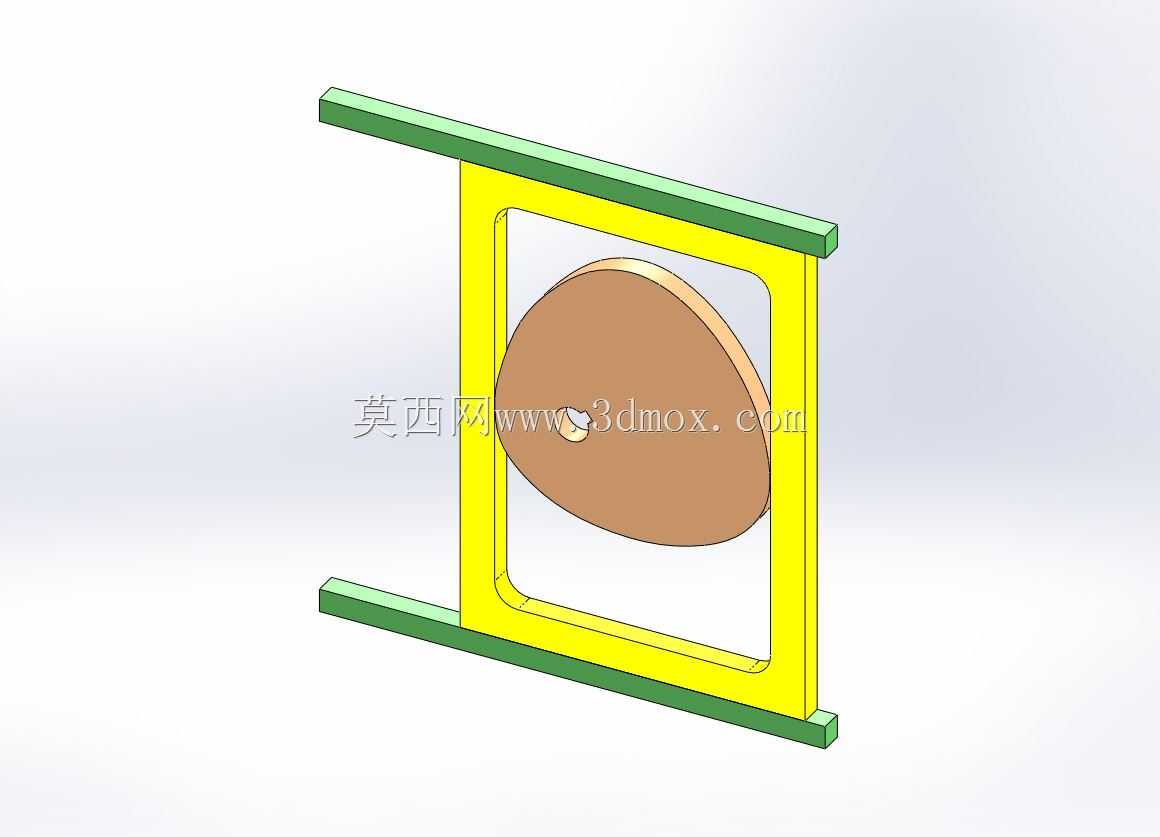

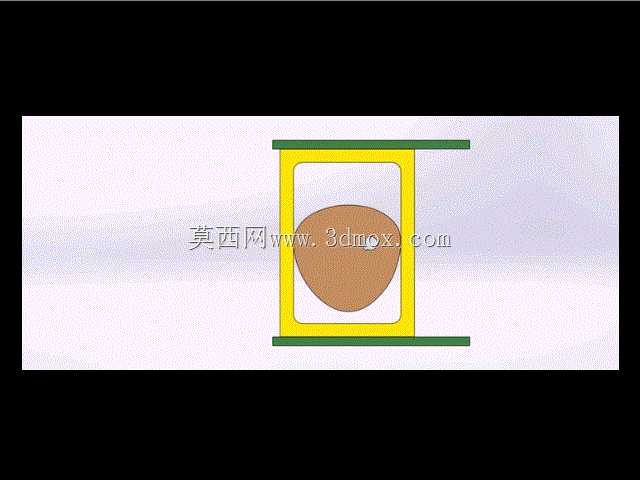

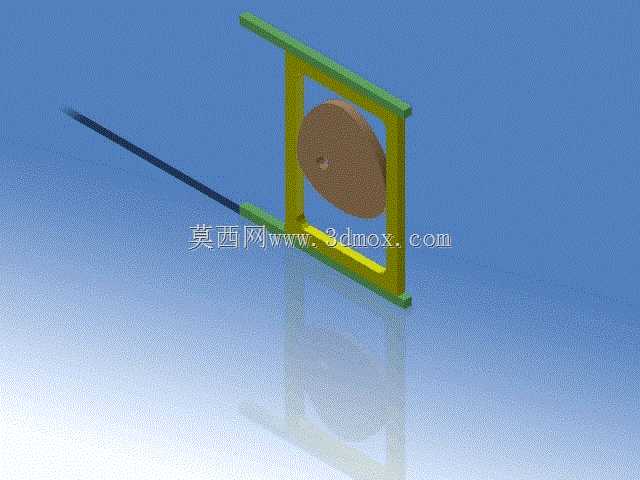

　　首先要根据工位需要的往复行程确定凸轮的基圆直径与偏心距，凸轮的轮廓曲线需要结合从动件的运动规律推导，等速运动段要做好过渡曲线修正，避免刚性冲击，轭架的内框宽度要与凸轮直径做间隙配合，间隙量控制在0.02-0.05mm之间，既要保证凸轮能在框内顺畅转动，又要避免间隙过大带来的传动空程。从结构外形看，这套机构的整体占用空间呈矩形布局，凸轮安装在中心转轴位置，轭架的上下导向边平行布置，安装时需要保证轭架的运动方向与凸轮转轴轴线垂直，导向副的平行度公差要控制在0.02mm/100mm以内，避免轭架运动时出现卡滞。轭架的上下横梁作为与凸轮接触的受力面，表面可以加装耐磨衬板，降低长期运行后的磨损量，凸轮与转轴之间采用平键连接传递扭矩，

　　转轴的支撑轴承要选用能承受径向载荷的深沟球轴承，保证凸轮转动时的回转精度。实际选型搭配时，要注意凸轮的轮廓加工精度，轮廓度公差不能超过0.01mm，否则会导致从动件的运动位移出现偏差，轭架的导向结构可以根据安装空间选择滑动导向或者滚动导向，负载较大的工况下优先选用直线导轨做导向支撑，降低运动阻力。这类正驱动凸轮结构不需要额外的锁止或者回程装置，整体结构紧凑，传动效率高，在很多不需要大行程往复动作的专用设备上，能替代气缸或者丝杠传动，减少设备的气动或者电控元件配置，降低整体制造成本，同时纯机械传动的结构抗干扰能力更强，在粉尘、油污较多的车间环境下也能稳定运行，不需要频繁做维护调整。
