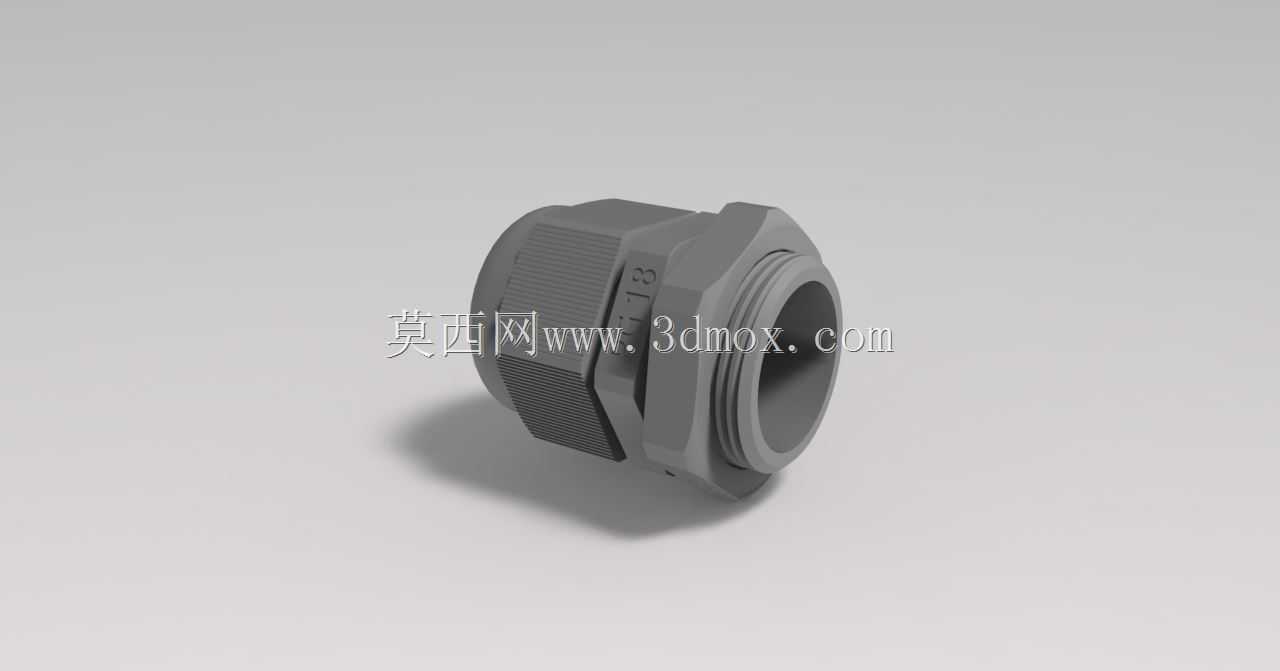

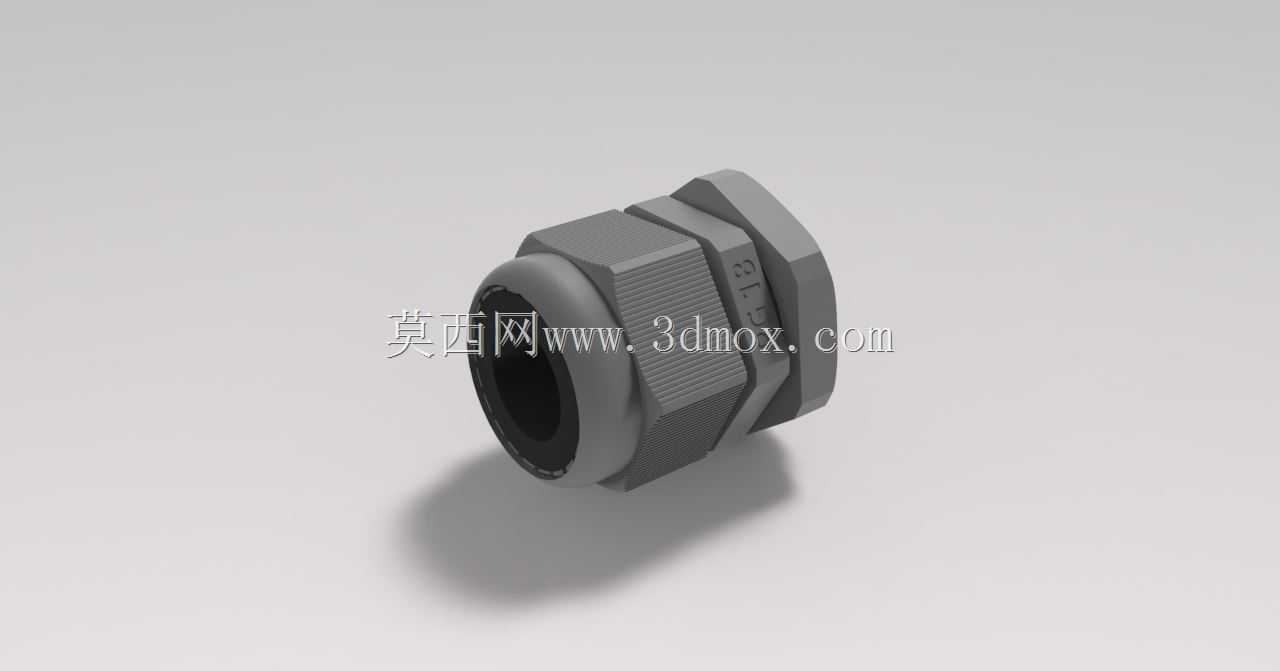

PG18规格PVC电缆穿线固定夹结构设计

　　在电气柜布线、机电设备外接线缆装配、户外接线盒走线等场景中，线缆穿出壳体部位的固定与防护一直是结构设计中容易被忽略却直接影响设备可靠性的环节，这款PG18规格的PVC电缆夹正是针对这类场景开发的穿线固定构件。实际装配时，该构件通过主体自带的外螺纹段穿过设备壳体预制的对应规格安装孔，配合内侧锁紧螺母完成与壳体的刚性固定，线缆从夹体中心通孔穿入后，依靠夹体端部的锥面收紧结构抱紧线缆外护套，既可以避免线缆受外力拉扯时与内部接线端子松脱，也能填补壳体开孔的间隙，阻挡粉尘、水汽沿开孔进入设备内部，适配常规外径在10-14mm区间的PVC护套线缆使用。从结构设计逻辑来看，夹体采用分体式组合结构，主体段做了外六角防滑结构，

　　方便装配时使用扳手施加锁紧扭矩，避免拧紧过程中夹体跟转；中间的防滑筋位既可以提升手持装配的摩擦力，也能在夹体嵌入安装孔时起到辅助定位的作用，端部的外螺纹预留了足够的啮合长度，适配1-4mm厚度范围的设备壳体安装板，不需要额外调整安装孔位的沉台深度。材质选用硬质PVC配方，兼顾了绝缘性能与结构韧性，抱紧线缆时不会因为夹紧力过大割伤线缆外护套，同时自身具备一定的耐候性，可满足常规工业室内场景的长期使用需求，不会出现短期老化脆裂的问题。建模过程中对各段配合公差做了对应优化，锁紧螺母与主体螺纹的配合间隙控制在合理范围，既保证手动可以顺畅旋入，也不会因为间隙过大导致锁紧后出现松旷；锥面收紧段的变形量做了冗余设计，

　　即使穿入线缆外径略小于设计下限，也能通过锁紧螺母的进给实现可靠抱紧，不会出现线缆滑动的问题。夹体整体外形做了倒角过渡处理，没有尖锐棱角，既可以避免装配过程中划伤操作人员手部，也能减少线缆穿入时被棱角刮破护套的风险，中心通孔的内壁做了光滑处理，穿线时阻力更小，也不会磨损线缆外绝缘层。
