工业设备用内齿式方孔圆盘手动操作手轮

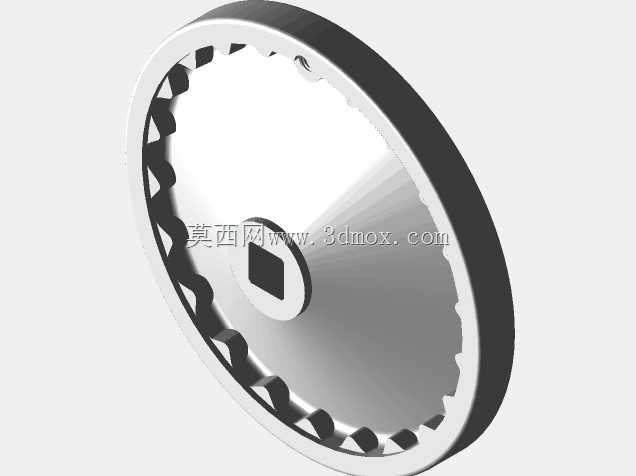

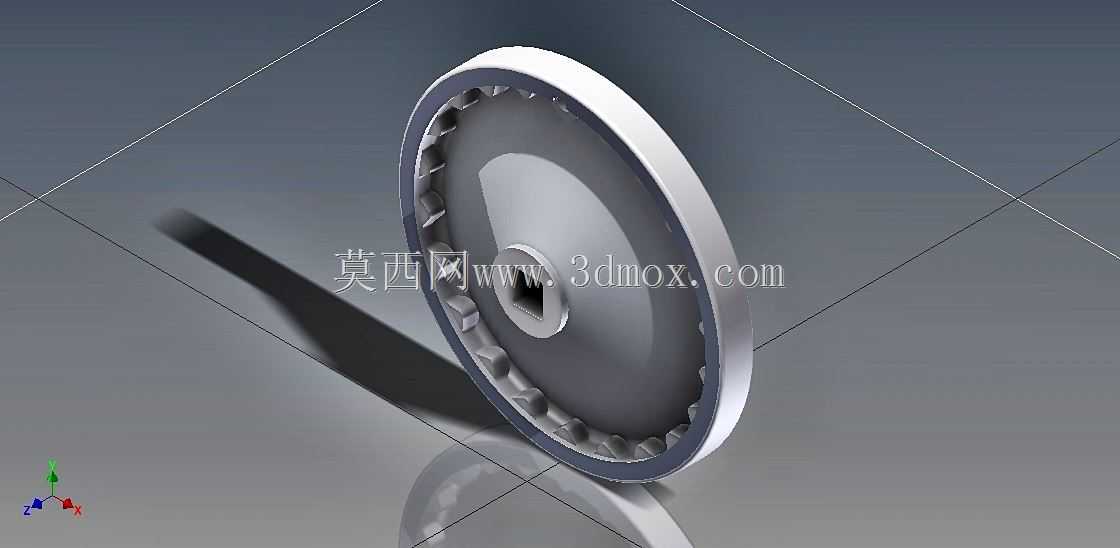

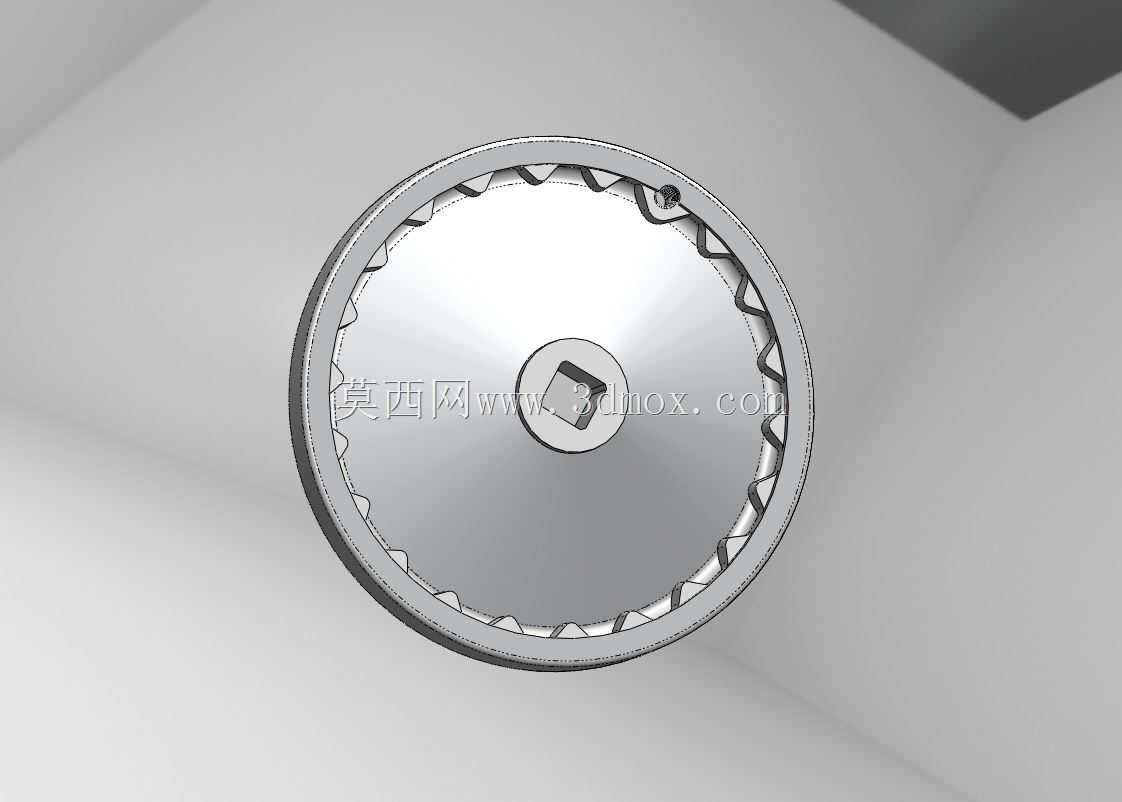

　　这类圆盘手轮常被应用在各类需要手动微调、手动锁止、手动驱动的工业设备上，小到台式机床的进给调节、工装夹具的夹紧操作，大到工业阀门的开度控制、输送线的张紧调节、印刷设备的辊筒位置微调，都能见到这类结构的手轮身影。和常见的外缘带握柄的手轮不同，这款手轮采用整圈圆盘外缘带内齿的结构，没有外凸的握柄，整体外轮廓更规整，在设备外壳安装时不会因为外凸部件造成磕碰风险，也更适合安装在需要做外罩防护、操作空间相对紧凑的设备工位上。手轮中心采用方孔安装结构，和常见的圆孔键连接结构相比，方孔配合的传动抗扭能力更强，不需要额外加装平键就能传递足够的手动操作扭矩，安装时直接套入对应方头的传动轴即可，装配工序更简单，

　　长期使用也不会出现键槽磨损导致的操作空程问题。手轮盘面做了平整的冲压成型结构，外缘的内齿结构一方面可以增加手动旋转时的摩擦力，即便操作人员戴着手套操作，也能稳定施力不会打滑，另一方面内齿结构也可以配套对应的锁止销使用，当设备调节到指定位置后，将锁止销卡入内齿的齿槽中，就能完全锁住手轮的旋转自由度，避免设备运行过程中因为振动导致手轮自行偏移，影响设备参数的稳定性。从安装边界来看，这款手轮的整体盘面厚度均匀，背部没有多余的凸起结构，安装时只需要在设备面板上预留对应传动轴的伸出长度即可，不需要额外挖设较深的沉孔，对安装面板的厚度要求更低，适配0.8mm到5mm厚度的各类金属、非金属设备面板。设计这类手轮时，首先要保证中心方孔的尺寸公差，

　　方孔的对边尺寸公差需要控制在H9级别，和传动轴配合时既不会出现装配卡滞，也不会有过大的配合间隙导致操作晃量；其次是外缘内齿的齿形设计，齿槽的深度控制在3mm左右，齿顶做小圆角过渡，既保证足够的咬合摩擦力，也不会因为齿形过于尖锐划伤操作人员的手部；盘面的平整度也需要做控制，整个盘面的平面度公差不超过0.5mm，旋转时不会出现明显的端面跳动，操作手感更平顺。这类手轮的材质一般选用铸铁或者增强尼龙制作，铸铁材质的手轮刚性更好，适合需要较大操作扭矩的重型设备，增强尼龙材质的手轮重量更轻，绝缘性能好，适合电气设备、轻型检测设备上使用，两种材质的手轮都能满足长期手动操作的耐磨需求，正常工况下使用寿命可以达到数万次操作循环。
