12伏密封免维护铅酸充电电池三维结构

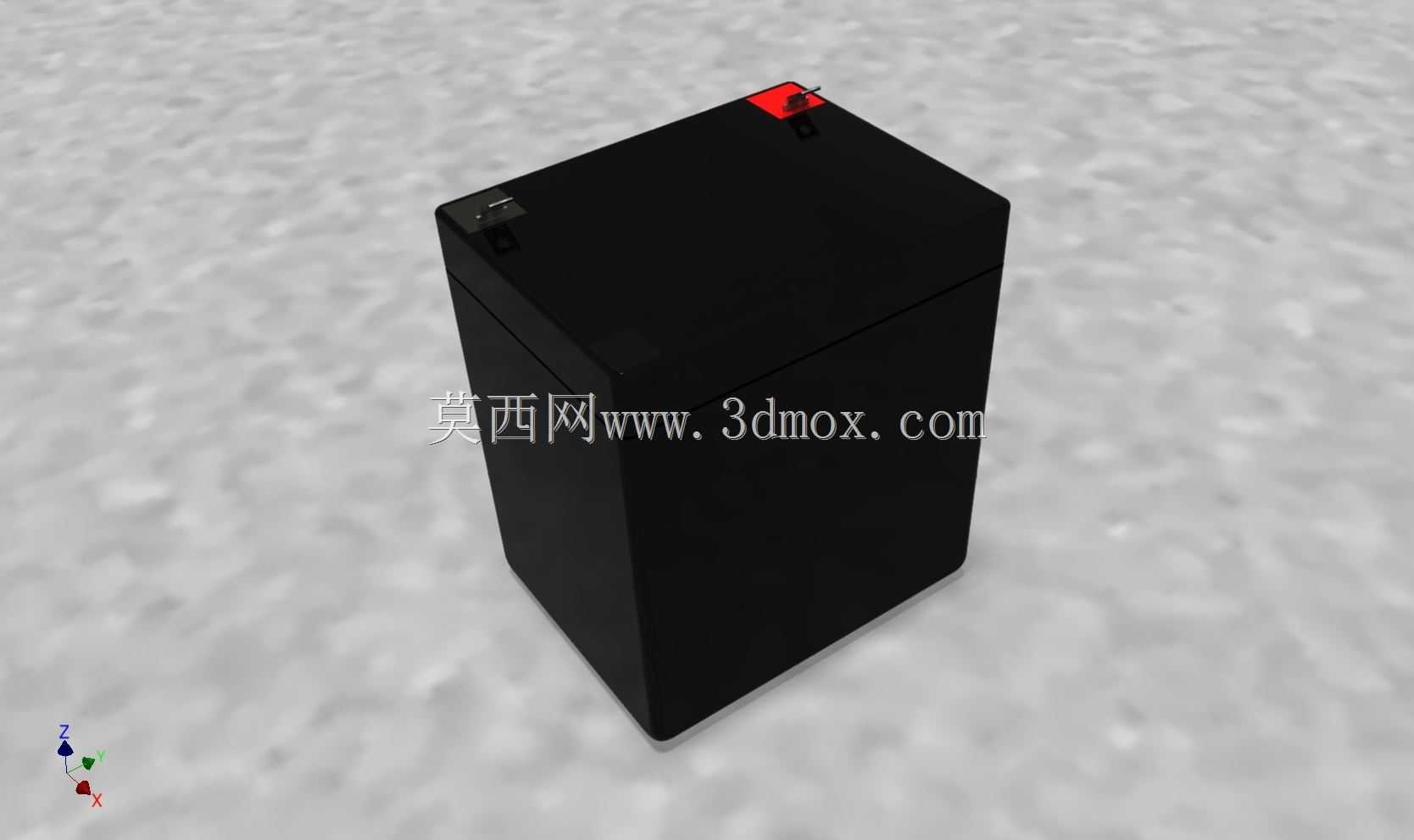

　　在备用电源、小型动力配套、工业控制后备供电的场景里，这类密封式铅酸蓄电池的出镜率一直不低，不同于开口式需要定期补液维护的传统铅酸电池，全密封结构的设计从根源上解决了电解液溢漏、酸雾析出的问题，不管是放在通讯基站的机柜层架、UPS不间断电源的电池仓，还是小型电动代步设备、安防供电系统的安装位，都不需要预留专门的维护操作空间，也不用考虑酸液腐蚀周边结构件的风险。从结构建模的角度拆解这个电池的设计逻辑，外壳采用的是高强度ABS一体注塑成型的方壳结构，壳体壁厚均匀控制在3mm左右，既能够承受内部极板组装配后的压装应力，也能在日常堆叠、运输过程中抵御常规的磕碰冲击，壳体顶部的密封盖采用超声波焊接工艺和壳身结合，

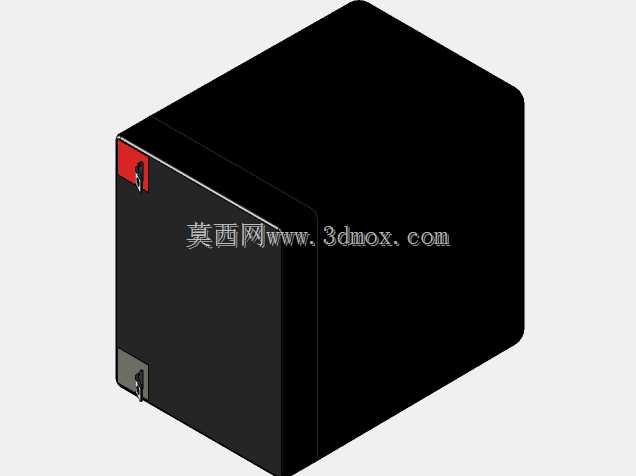

　　接缝处的密封精度直接决定了电池的漏液防护等级，建模时需要特意预留焊接筋的结构余量，避免后期开模后出现焊接虚位导致密封失效。顶部的两个接线端子采用内嵌式铜嵌件设计，正极端子带有红色标识块做极性区分，端子的安装平面高出顶盖表面8mm，接线时可以直接压装接线端子排，不需要额外加装转接件，同时端子周边做了下沉式的挡边结构，即使接线端有凝露产生，也会顺着挡边的导流槽流到壳体外侧，不会顺着端子缝隙渗入电池内部。从安装边界来看，整个电池采用规整的立方体外型，没有外凸的异形结构，长宽高尺寸符合主流12V小容量铅酸电池的安装位标准，可以直接适配市面上多数标准电池仓的卡位，底部做了细微的防滑凸点设计，放在光滑的安装平面上不会出现轻易滑移的情况，

　　壳体侧面没有多余的挂耳或者固定结构，安装时既可以采用底部托架承托，也可以用侧向压条固定，适配不同设备的安装固定逻辑。内部的结构排布上，极板组采用层叠式装配，正负极板之间夹装超细玻璃纤维隔板，电解液完全吸附在隔板和极板的孔隙中，不存在自由流动的电解液，这也是电池可以实现任意方向短时放置不会漏液的核心原因，建模时需要考虑极板组和壳体内壁之间的装配间隙，预留出足够的缓冲空间，避免设备运行过程中的振动传导到极板组，导致极板活性物质脱落影响电池使用寿命。在实际选型配套的时候，这类电池的输出特性偏向于小电流长时放电，更适合做后备供电场景使用，不同于动力型锂电池的大电流放电特性，它的放电曲线更平缓，在浮充状态下的自放电率极低，

　　安装完成后不需要频繁做充放电维护，适合放置在长期无人值守的设备点位做备用电源。建模过程中对外壳表面的处理也做了还原，壳体表面采用细磨砂纹理，既可以避免生产过程中出现的注塑缩水痕外露，也能在日常使用中减少表面划痕的产生，顶盖和壳身的结合缝做了隐藏式设计，从外侧看不到明显的焊接接缝，整体外观更规整。端子的位置设计在顶盖靠近边角的位置，接线时线缆可以顺着壳体侧面走线，不会占用电池顶部的多余空间，多块电池并排安装的时候，相邻电池之间的接线不会出现干涉，方便做串联或者并联的接线组配。对于做设备结构设计的工程师来说，这类标准件的三维模型不需要自己从零开始测绘，直接调用就可以在装配阶段提前预留好安装空间，核对接线端子的位置是否和设备内部的走线结构匹配，避免后期打样后出现电池装不进去、接线端子对位不准的问题，尤其是在做集成式供电柜、小型移动设备的结构设计时，提前把电池的安装边界、干涉风险排查清楚，能减少很多后期改模的成本。
