带减速电机驱动的工业皮带输送装置

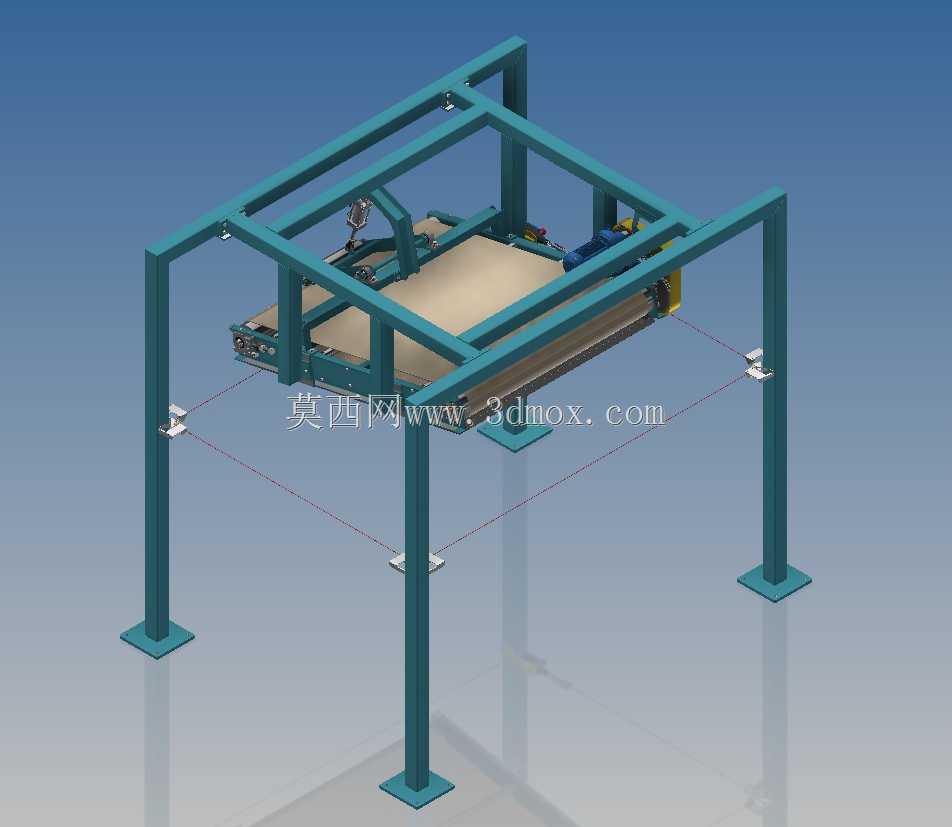

　　这款皮带输送装置的三维结构，完整还原了工业现场常用的平皮带输送单元的全部细节，从驱动端的动力匹配到机架的型材选型，再到皮带张紧与承载结构的设计，都贴合实际生产中的落地应用需求。在轻工制造、电子装配、食品包装、五金加工等离散制造车间的产线衔接环节，这类输送装置承担着工序间工件转运、成品下线输送、待加工物料上料传递的核心作用，可根据产线布局调整安装角度与输送长度，适配不同高度差的工位对接需求。

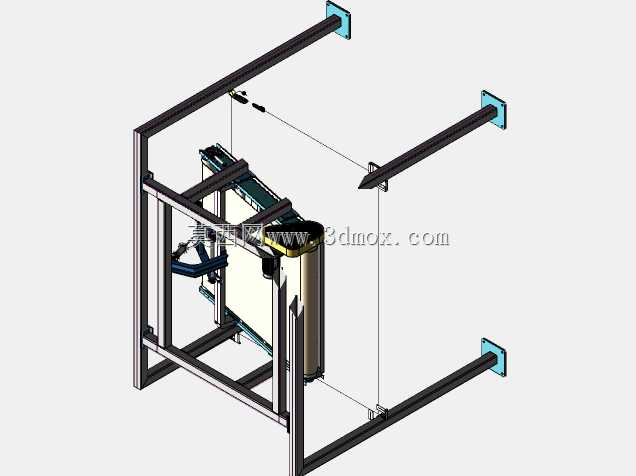

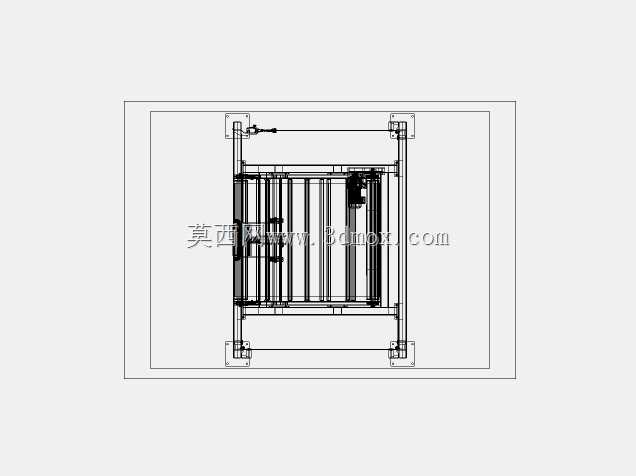

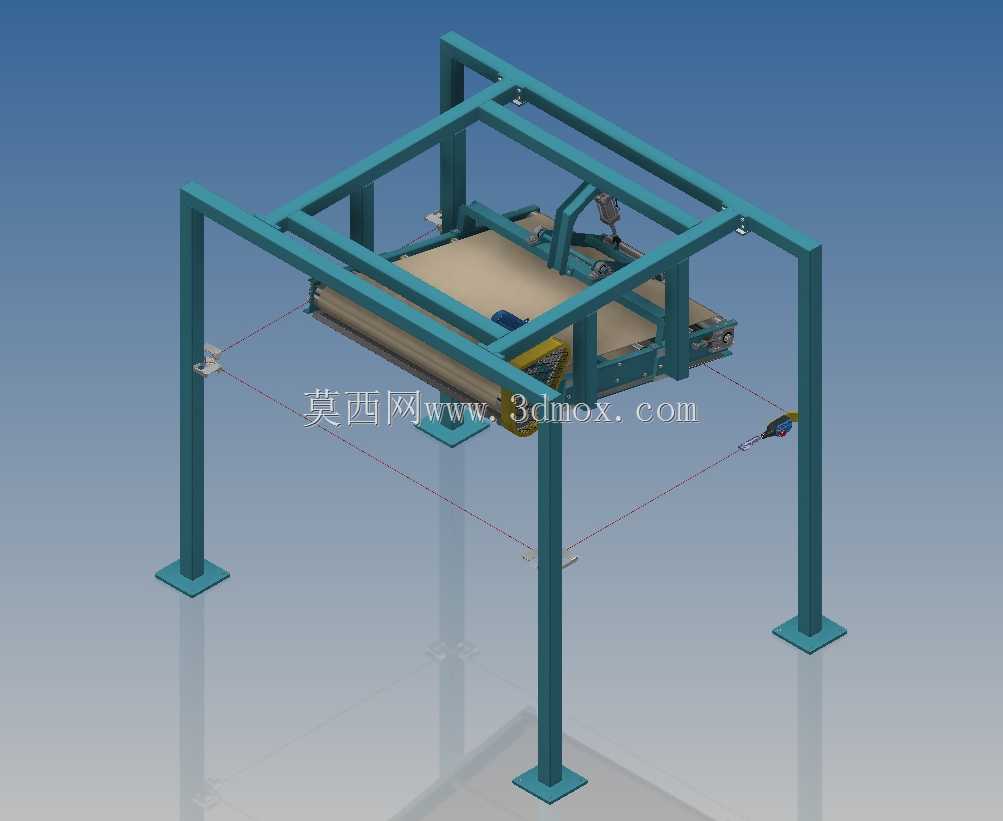

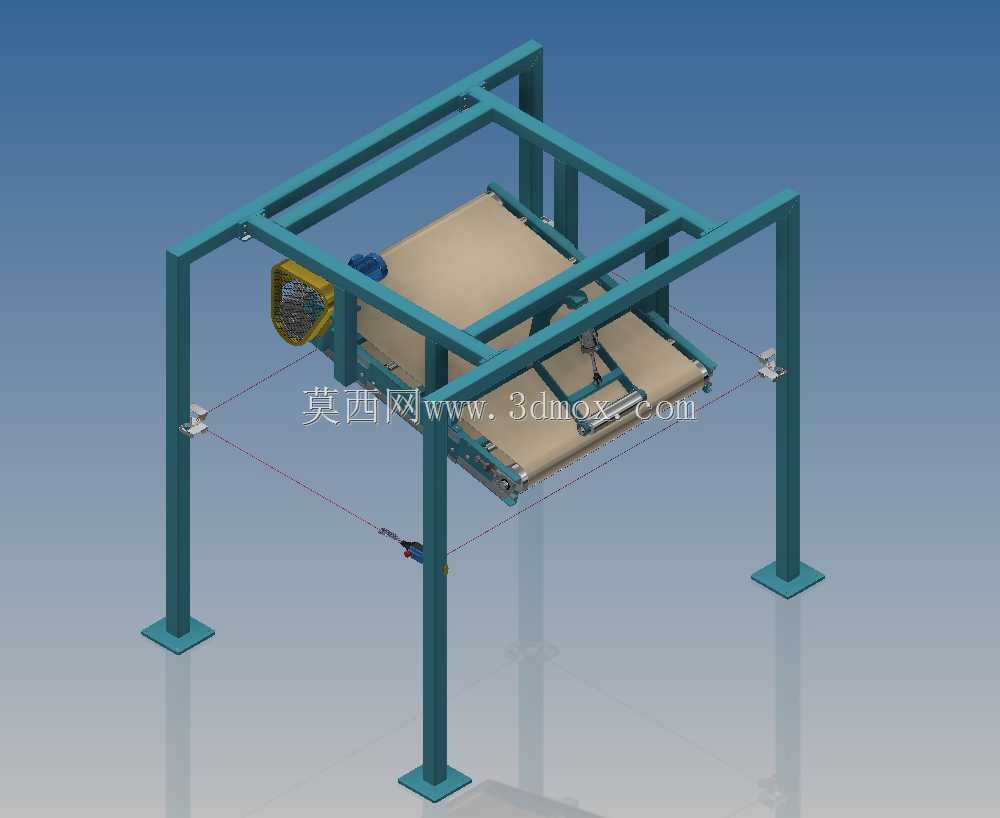

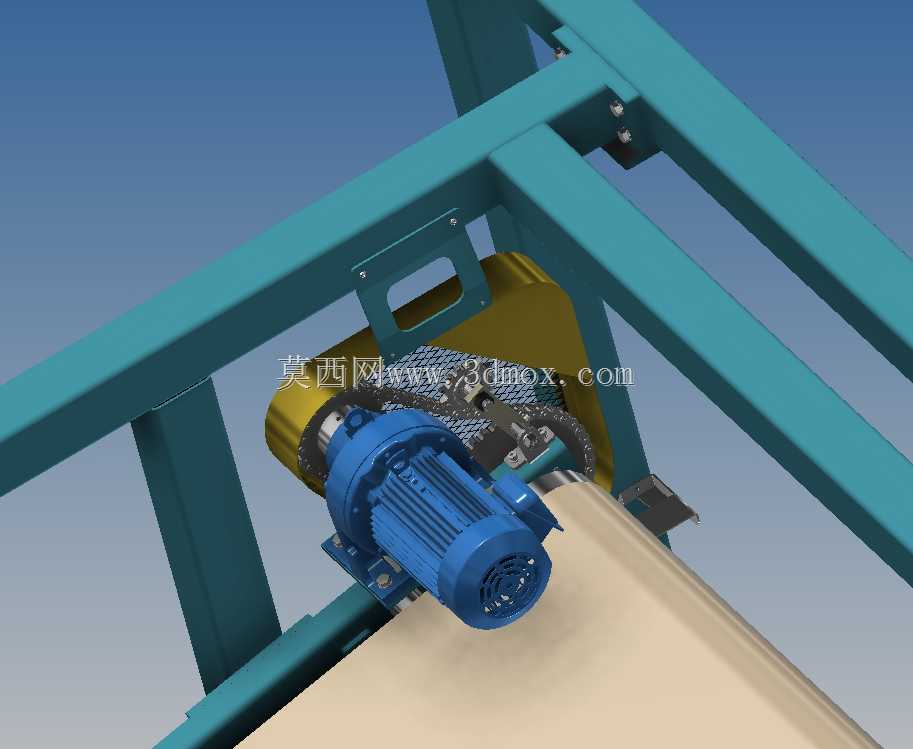

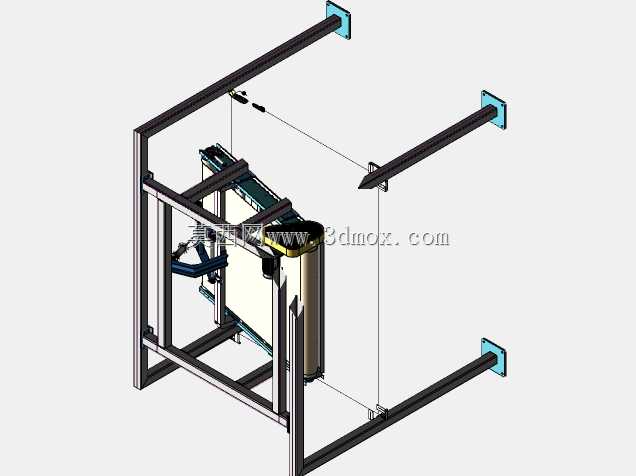

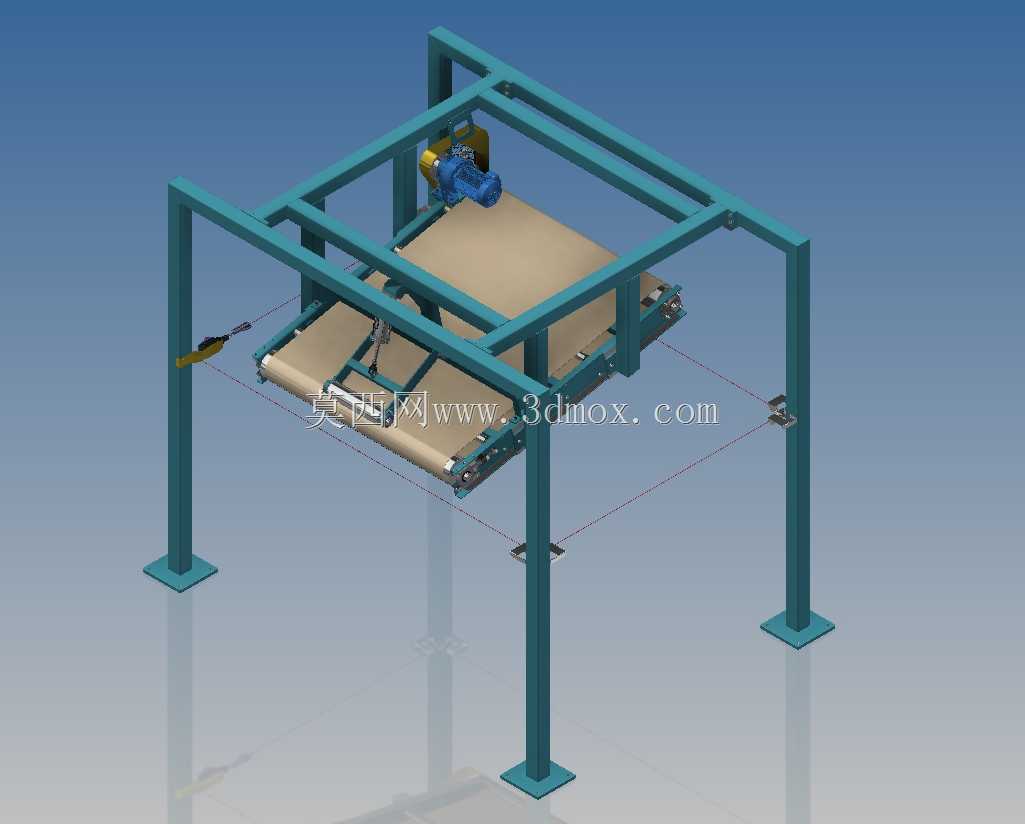

　　从结构设计逻辑来看，装置采用方管焊接成型的一体式机架作为承载基础，机架的横梁与竖撑的型材壁厚选型充分考虑了满载工况下的挠度变形控制，驱动端布置的减速电机直接通过链传动带动主动辊筒转动，省去了额外的传动支座设计，既压缩了设备端部的安装占用空间，也减少了传动环节的功率损耗。从动端预留了张紧调节行程，通过调整从动辊筒的两端安装座位置，可实现皮带张紧度的微调，避免长期运行后皮带打滑、跑偏的问题，皮带下方设置的承托板采用耐磨非金属材质，既降低了皮带运行的摩擦阻力，也能避免硬质工件刮伤皮带工作面。

　　安装边界方面，该装置的机架支脚预留了地脚安装孔，可直接通过膨胀螺栓固定在硬化地面，也可搭配可调脚杯实现地面不平整工况下的水平度调节，设备整体宽度适配常规400-600mm幅宽的工业皮带，输送面高度可根据对接工位的需求调整支腿长度，驱动电机的接线端预留了足够的走线空间，可适配现场不同方向的布线需求。在实际选型应用中，这类结构的输送装置可根据输送物料的单重调整电机功率与辊筒壁厚，针对有防滑需求的工况还可更换表面带花纹的输送皮带，针对洁净车间应用场景也可将机架材质更换为不锈钢型材，结构本身的模块化设计预留了足够的改造空间，方便设计人员根据具体项目需求快速调整参数完成变型设计。整套模型的装配关系完全按照实际装配逻辑搭建，各部件的干涉检查全部完成，可直接用于方案展示、工程出图或者虚拟产线的搭建调试参考。
