自动上料投料输送料仓装置结构

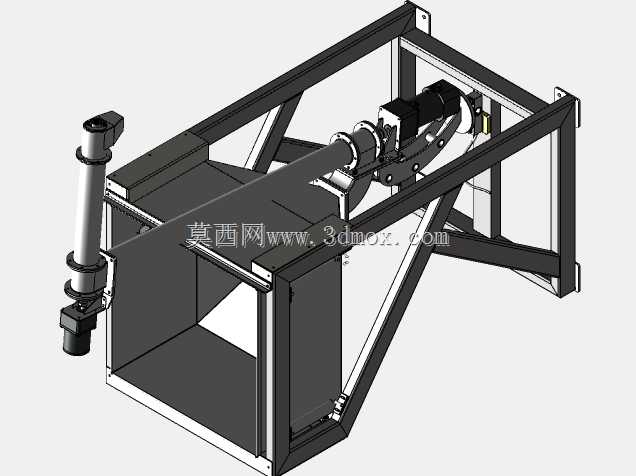

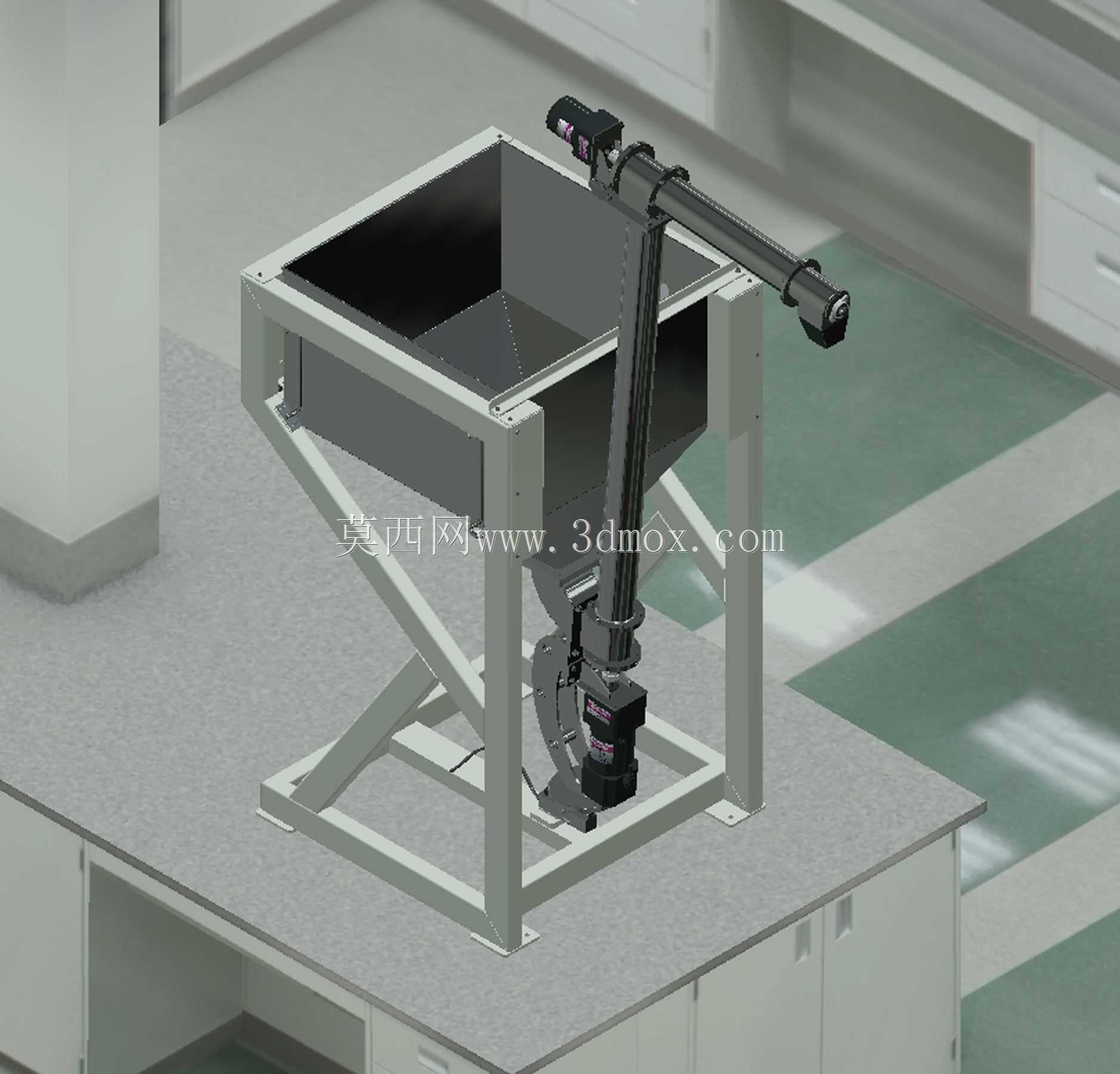

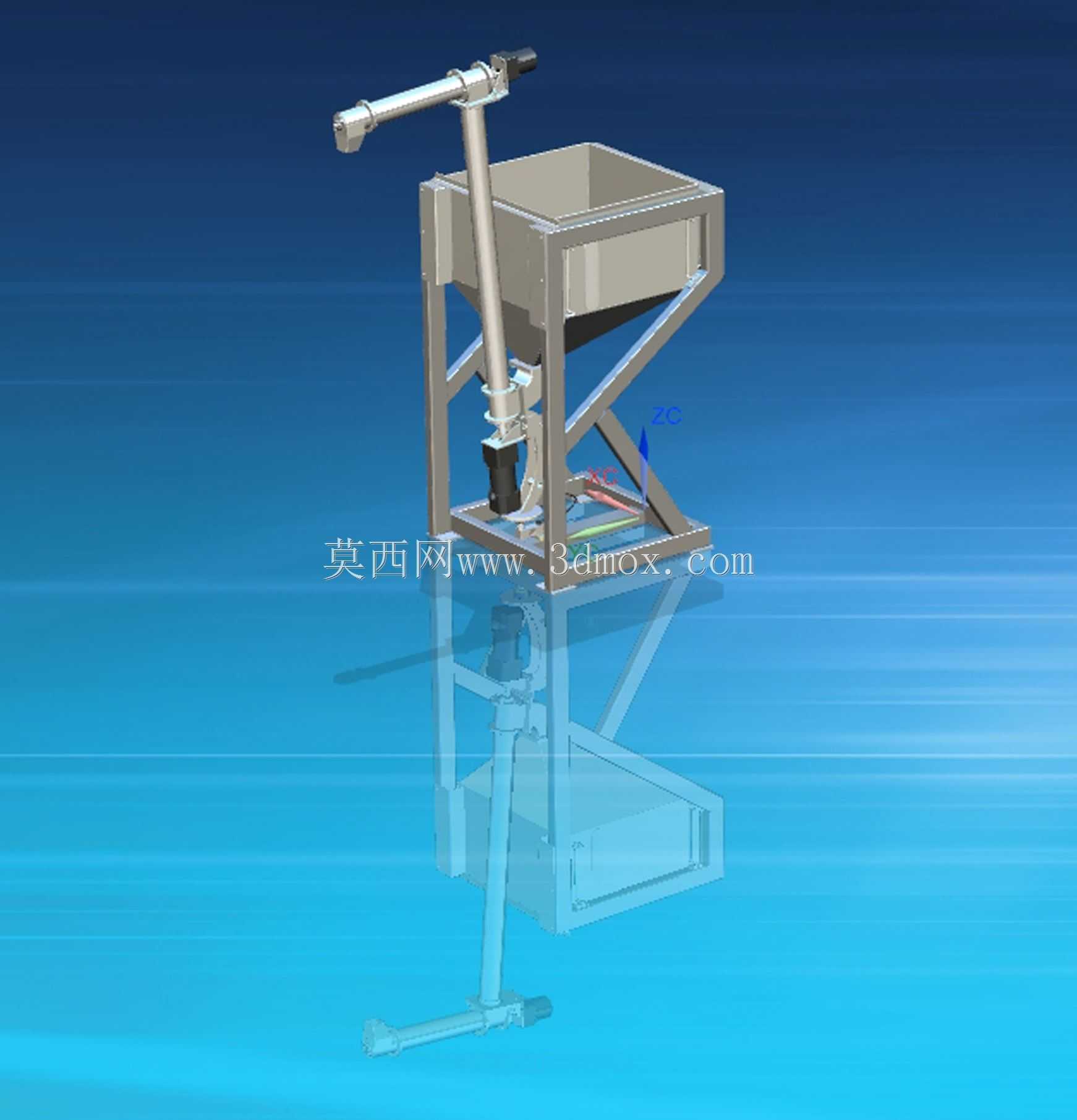

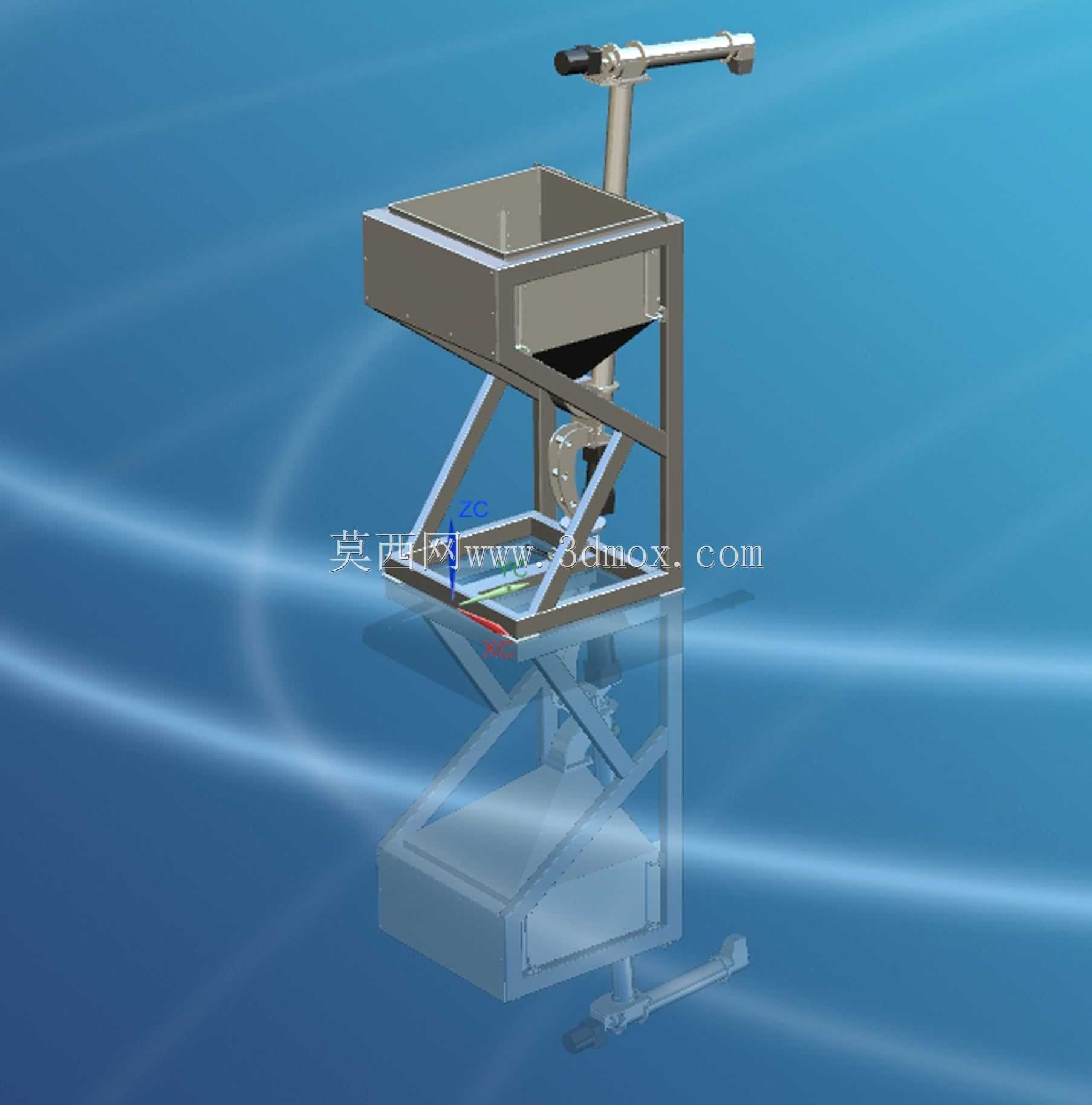

　　该装置主要面向散状颗粒、粉体类物料的定量给料、定点输送场景，常见于食品加工、化工配料、橡塑混炼、建材分装等生产线的前端物料供给工位，替代传统人工投料的低效作业模式，减少物料洒落与人工接触带来的物料污染、职业健康风险。从结构布局来看，装置整体采用方锥形储料仓搭配斜置螺旋输送臂的组合形式，储料仓上部为敞口方形接料段，方便上游工序的物料直接倾倒或者对接上游出料管路，下部锥段采用大倾角收缩设计，避免流动性一般的粉体、颗粒物料在仓内架桥起拱，保证物料能够依靠自重持续落入输送机构的进料口。储料仓的支撑框架采用矩形钢管焊接成型，框架底部预留了标准的地脚安装孔位，可直接通过膨胀螺栓固定在车间硬化地面上，也可适配脚轮组件实现工位间的灵活转场，

　　整体安装边界宽度控制在1.2米以内，长度不超过1.5米，不会占用过多生产线的横向排布空间，适配多数中小型生产线的工位预留尺寸。斜置的输送臂内部为等距螺旋输送结构，输送臂的倾斜角度经过反复校核，既保证物料在螺旋推送过程中不会出现反向滑落，又能将出料口提升至距离地面1.6米左右的高度，可直接对接下游混料机、包装机、反应釜等设备的进料口，无需额外增设中间转接料斗。输送臂的出料端设置了可快拆的出料嘴，可根据下游设备的进料口径更换不同规格的接套，减少物料输送过程中的漏料、扬尘问题。驱动单元布置在输送臂的上端位置，与螺旋轴通过联轴器直连，避免了下置驱动容易出现的物料渗入轴承座的密封失效问题，驱动端的安装座预留了检修间隙，

　　日常维护时无需拆解整个输送臂即可完成轴承、密封件的更换。储料仓内部可根据物料特性选配搅拌破拱组件，针对易吸潮结团的物料，可在锥段位置加装小型振动电机，通过高频振动破坏物料的架桥结构，保证物料供给的连续性。整个装置的所有与物料接触的板面均采用圆弧过渡设计，不存在清洁死角，方便生产结束后的物料清理与设备冲洗，适配多品类物料切换生产的作业需求。在结构设计阶段，对支撑框架的受力做了有限元校核，满载状态下框架的最大变形量控制在0.5毫米以内，不会因为长期满载储料出现框架变形、输送臂偏移的问题，输送螺旋的螺距与转速经过匹配计算，可实现每小时0.5到3立方的物料输送量调节范围，满足不同产能生产线的给料需求。
