便携可折叠金属支架结构折叠桌设计

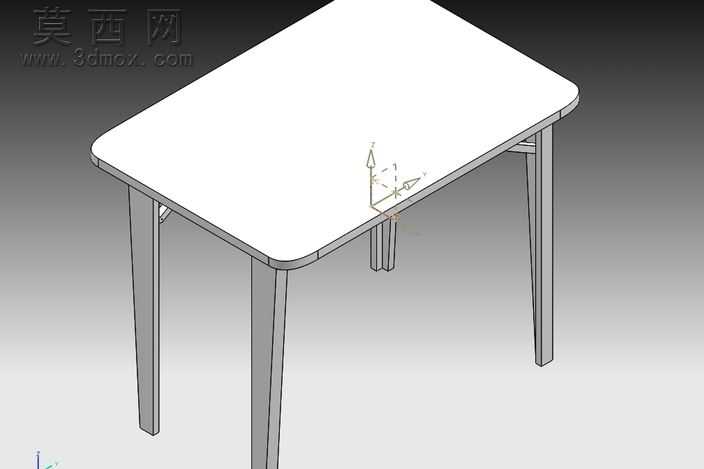

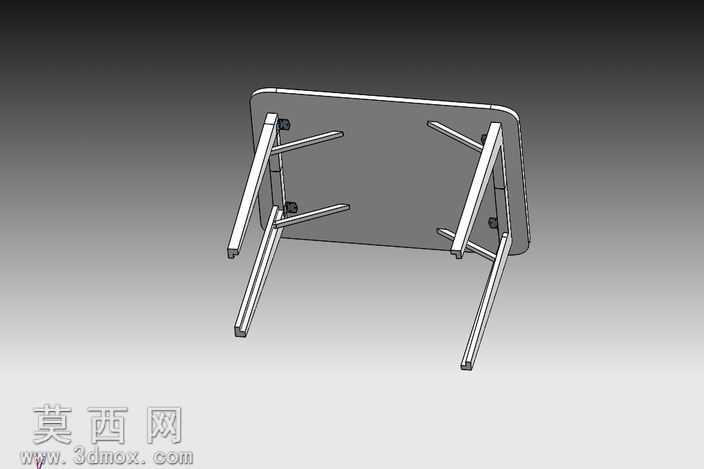

本折叠桌三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程遵循机械结构设计的装配逻辑，先完成桌面主体的基础特征搭建，再逐一构建折叠支架的各个杆件、铰接转轴、限位卡扣等细节零件，最后通过装配约束将所有零件组合为完整的可动装配体，确保折叠、展开动作的运动逻辑符合实际使用需求。模型渲染阶段采用哑光金属材质搭配硬质桌面材质，还原金属折叠桌的真实质感，金属支架部分赋予磨砂银白金属材质，模拟铝合金或钢制管材的表面处理效果，桌面部分赋予哑光浅灰色硬质材质，还原常见折叠桌的桌面质感，渲染时采用柔和的渐变背景突出模型主体结构，清晰展现支架的折叠铰接细节。从结构设计来看，该折叠桌采用双侧对称的四杆折叠支架结构，每侧支架由两根主支撑腿、两根横向连接杆以及铰接转轴组成，支架与桌面背面通过铰接座连接，展开时支撑腿向外撑开至限位位置形成稳定的三角支撑结构，保证桌面放置时的承重稳定性，折叠时支撑腿可向内转动收合至桌面背面，大幅缩小收纳体积，方便搬运与存放。设计思路围绕便携收纳与稳定支撑的核心需求展开，在保证结构强度的前提下尽可能简化支架杆件数量，减少多余的冗余结构，铰接位置的转轴结构设计简洁可靠，避免出现卡顿或松脱的问题，整体结构没有复杂的异形零件，所有杆件均采用等截面管材设计，既降低了生产加工的难度，也有效控制了整体重量，适配临时办公、户外使用、小户型居家等多种场景的使用需求，模型完整还原了折叠桌展开状态下的支撑形态，清晰展现了各个连接位置的装配关系，可作为折叠家具结构设计、五金支架结构优化的参考三维模型。
