CA6140车床用螺栓撞针组合结构

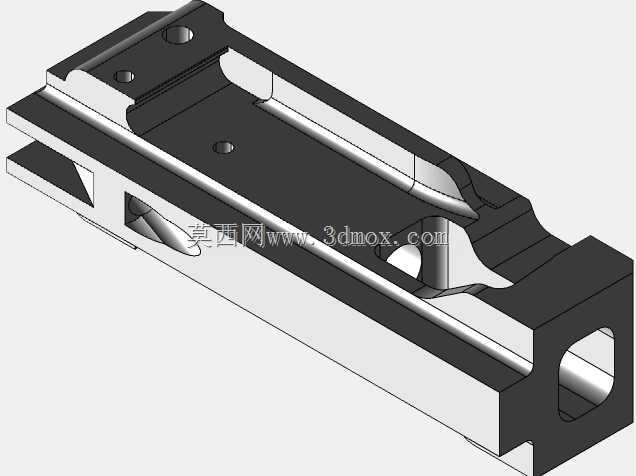

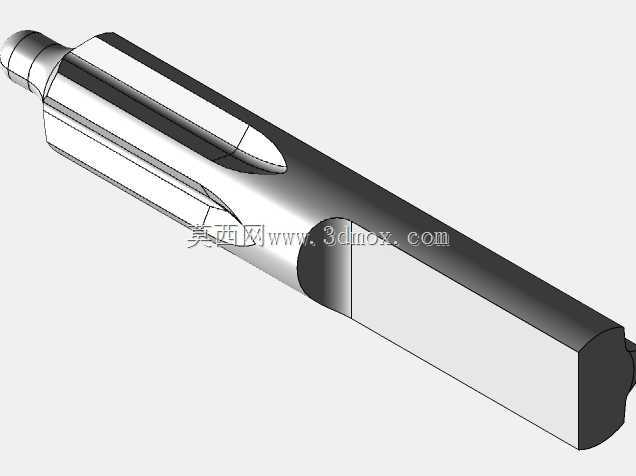

　　在普通卧式车床的进给操纵与锁紧机构中，这类螺栓与撞针组合构件承担着行程触发、部件锁紧的核心作用，是CA6140系列车床操作机构里易损耗的关键小尺寸零件。从结构设计来看，该构件采用一体化轴类布局，左端为带定位轴颈的螺栓连接段，加工有标准紧固螺纹与退刀槽，可直接旋入车床操纵机构的连接基座，轴颈部分与基座安装孔采用小间隙配合，保证安装后无径向窜动；中段为长条形导向杆身，表面做了磨削处理，粗糙度控制在Ra1.6以内，可在导向衬套内做轴向往复滑动，杆身一侧铣出的平面为行程触发工作面，与机床上的行程微动开关拨块配合，当杆身移动到设定位置时，平面推动拨块触发行程信号，完成进给动作的切换或限位；右端为撞针工作端，做了局部淬火硬化处理，

　　硬度达到HRC45-50，可承受频繁的刚性撞击而不出现墩粗变形，撞针端部的圆弧过渡设计能有效分散撞击应力，避免长期使用后出现端部崩裂问题。设计过程中重点考量了安装边界的适配性，构件总长与车床操纵机构的安装腔深度完全匹配，杆身直径与原有导向衬套内径一致，无需对原有车床结构做任何改造即可直接替换安装，左端螺纹规格与原厂连接螺孔完全通用，降低了配件替换的适配成本。从实际应用场景来看，这类构件主要安装在CA6140车床的溜板箱操纵机构内，配合进给手柄的动作完成快速移动、进给切换的行程触发，同时螺栓段的锁紧结构可在撞针触发到位后提供足够的锁紧力，避免机构出现误动作。建模过程中对各段的同轴度做了严格约束，螺栓段、导向杆身、

　　撞针端的同轴度公差控制在0.02mm以内，保证往复运动过程中无卡滞，杆身的铣削平面与轴线的平行度公差控制在0.01mm，确保行程触发的位置精度稳定，不会出现触发信号延迟或误触发的问题。这类小尺寸零件虽然结构不复杂，但直接影响车床进给操作的可靠性，长期使用后撞针端磨损、螺纹段滑牙都会导致操作失效，因此建模时还原了所有工艺细节，包括退刀槽的尺寸、端部倒角的角度、淬火段的长度范围，可直接用于配件的加工生产或设备维修的替换参考。
