带定位卡槽的阶梯式传动轴结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:536662
  • 带定位卡槽的阶梯式传动轴结构设计
  • 带定位卡槽的阶梯式传动轴结构设计

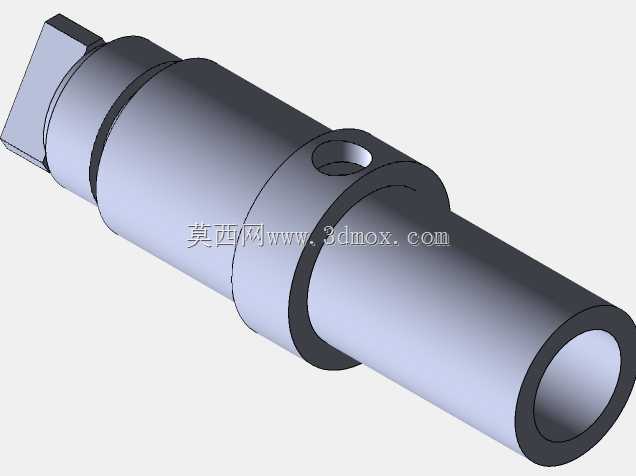

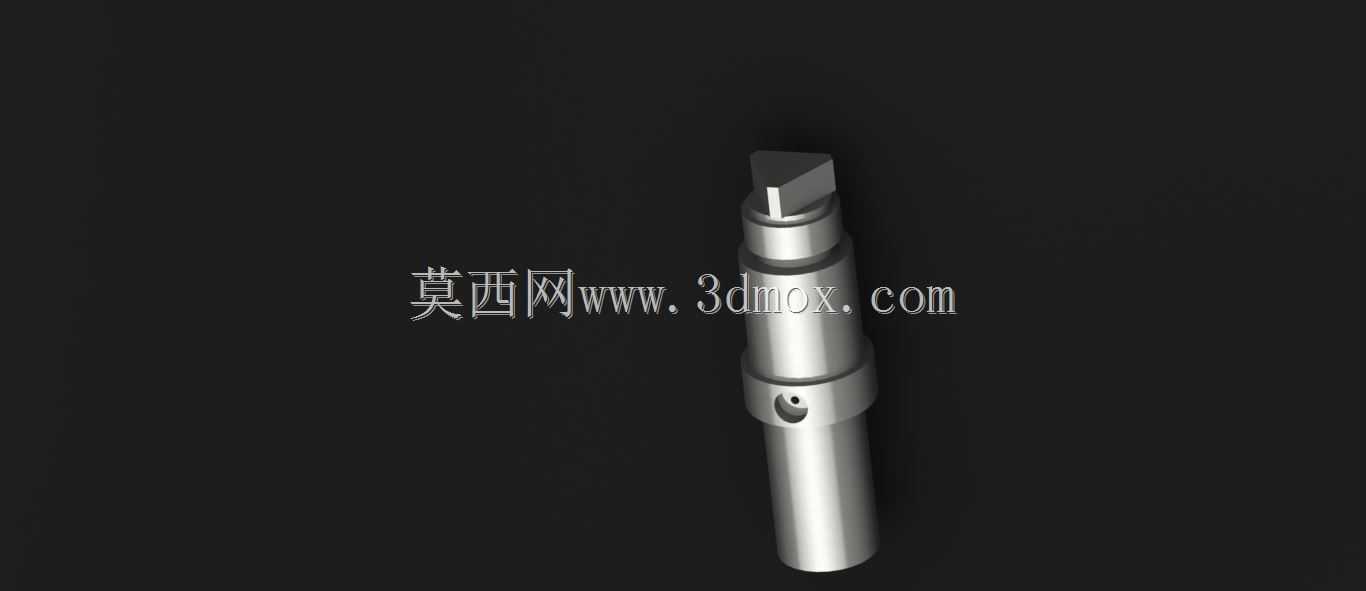

  这类阶梯式传动轴常应用在中小型传动设备、风动工具以及精密进给机构中,作为动力传递的核心承载部件,需要同时兼顾扭矩传递精度、轴向定位可靠性以及转动过程中的动平衡表现。从结构设计来看,轴身采用多段阶梯式布局,不同轴段的直径差并非随意设定,每一处轴肩都承担着对应的零件定位功能,比如靠近顶端的小直径段用于安装传动拨叉或者联动销件,中间的环形凹槽是配套卡簧的安装位,能够限制轴上套装零件的轴向窜动,避免设备运行过程中零件移位引发的传动卡顿。轴身中段的径向开孔是锁紧销的装配位置,当轴上套装齿轮、带轮或者叶轮类零件时,穿过该孔的锁紧销可以同步传递周向扭矩,相比纯键连接的结构,这种带径向销孔的设计更适合小空间、中等载荷的传动场景,

  装配时不需要额外加工键槽,也能降低轴截面的应力集中风险。顶端的扁位结构是为了适配手动调节或者快速装夹的需求,在设备调试阶段,可以通过扳手夹持该扁位转动轴体,快速调整末端执行件的初始位置,不需要拆解外部壳体就能完成对位操作。设计这类轴件时,首先要根据传递的额定扭矩核算最小轴径的抗扭强度,每一段阶梯的过渡位置都要做圆角处理,避免热处理或者交变载荷作用下出现应力断裂,轴段的长度尺寸需要和配套的轴承、隔套、传动件的安装宽度严格匹配,预留的轴向窜动间隙通常控制在0.1到0.3毫米之间,既不能因为间隙过大导致传动晃动,也不能因为间隙过小出现热胀卡滞。轴表面的粗糙度要求根据配合性质区分,和轴承内圈配合的轴段粗糙度要达到Ra1.6以下,

  安装传动件的轴段可以适当放宽到Ra3.2,非配合面保持Ra6.3即可,兼顾加工成本和使用性能。实际应用中,这类轴件常配套在小型风动打磨设备、精密进给滑台以及轻工机械的传动链中,安装时需要保证两端支撑轴承的同轴度误差控制在0.02毫米以内,否则高速转动时会出现明显的振动和噪音,长期运行还会导致轴肩位置出现疲劳裂纹。轴上的径向销孔在加工时要保证和轴线的垂直度,否则锁紧销装配后会出现偏斜,传动过程中容易出现剪切断裂,扁位的对称度误差也要控制在合理范围,避免扳手夹持时出现打滑。
