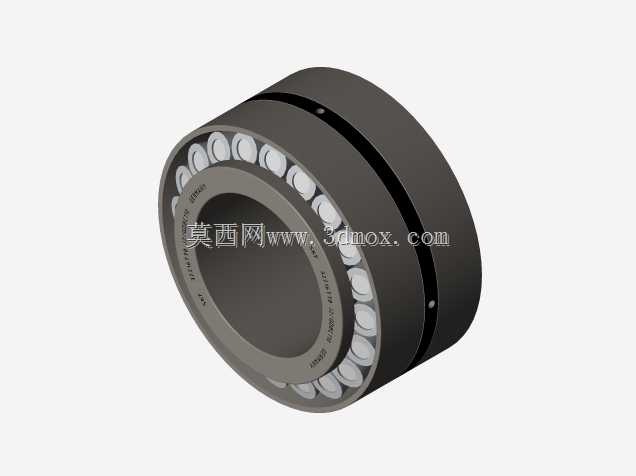

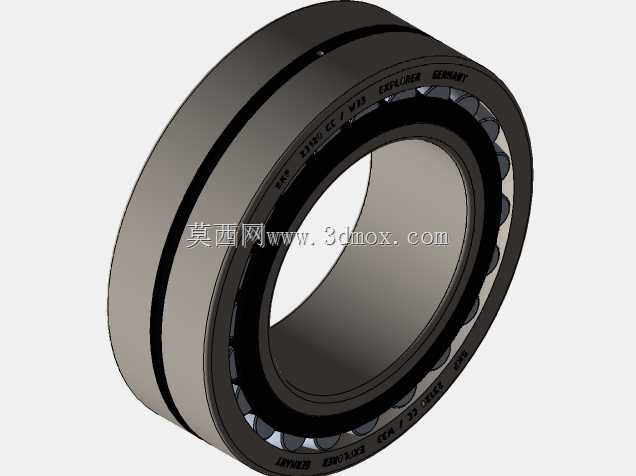

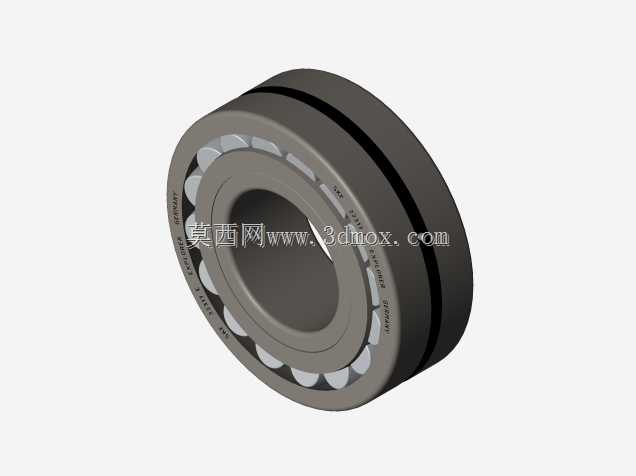

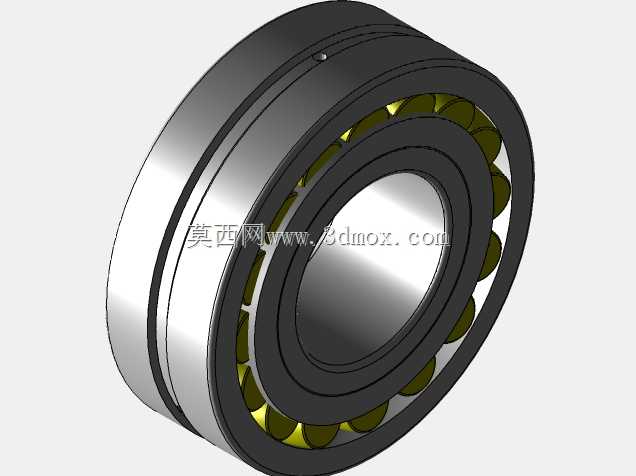

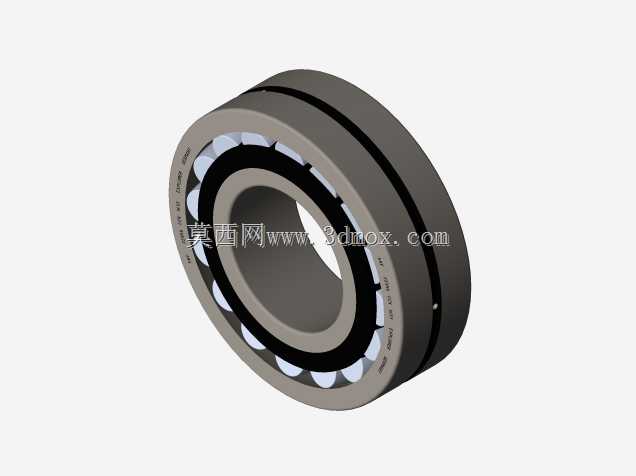

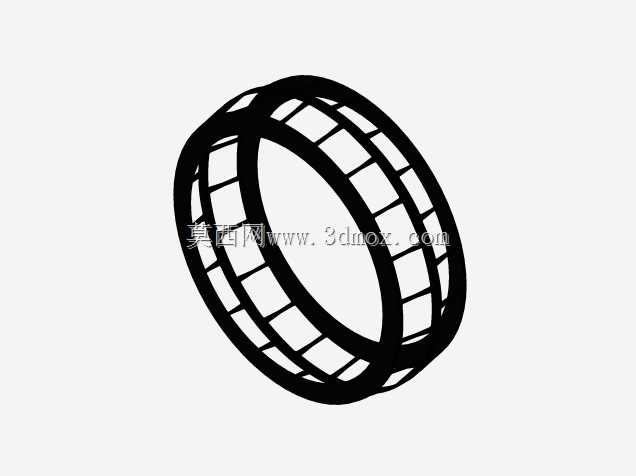

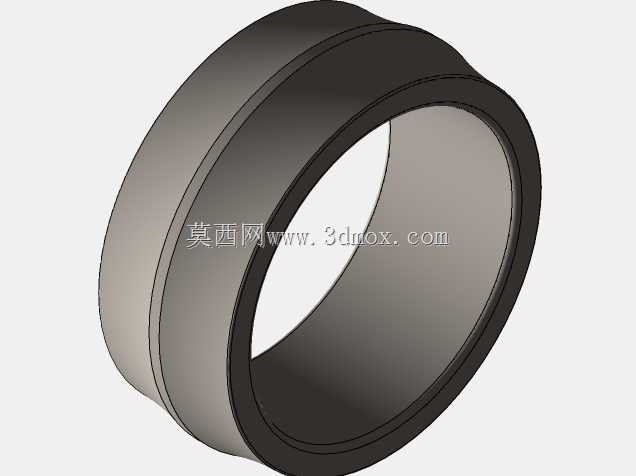

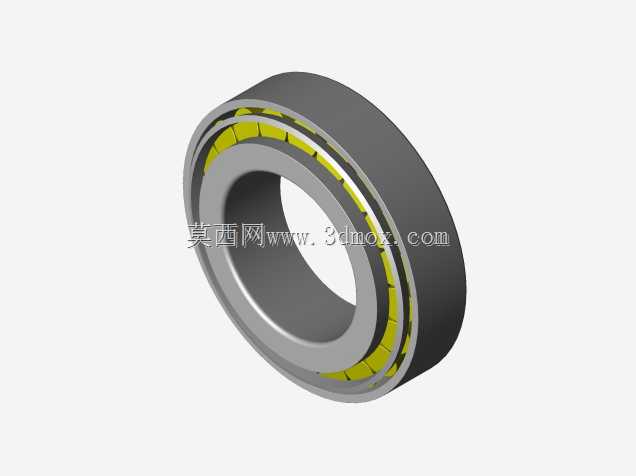

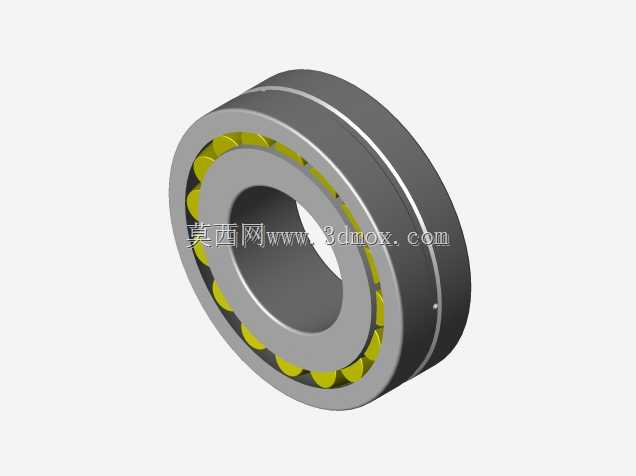

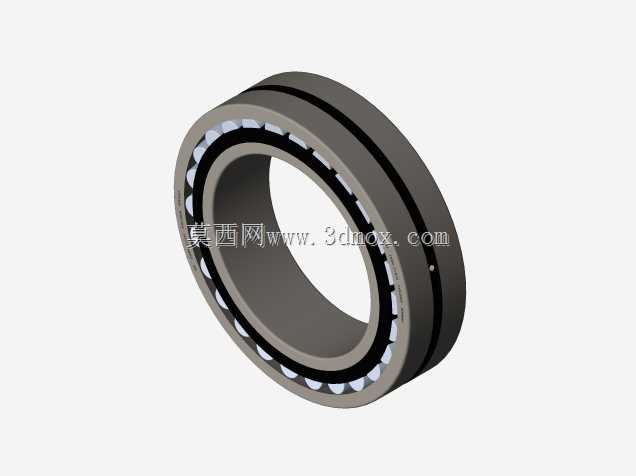

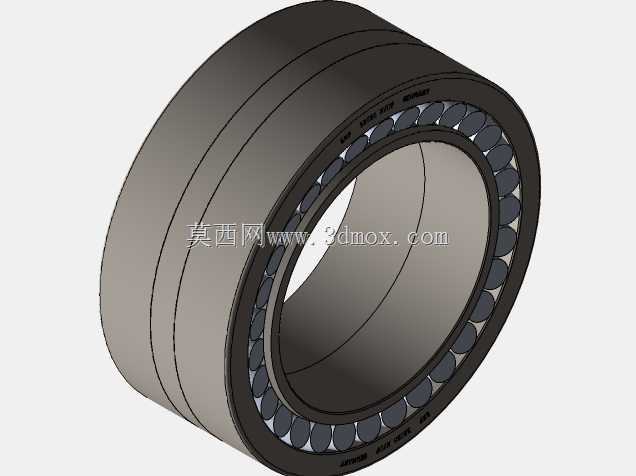

SKF调心滚子轴承精密三维结构

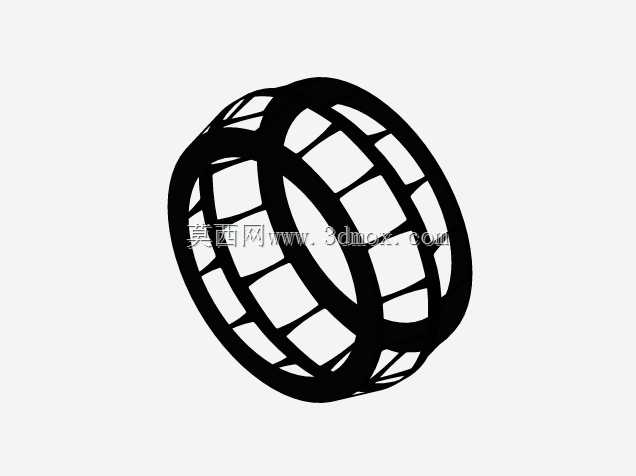

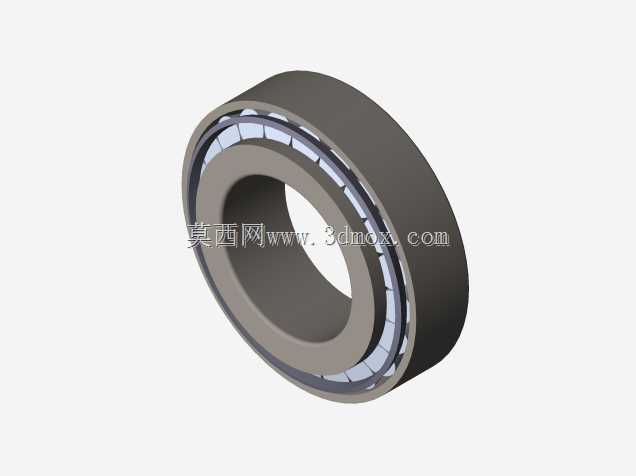

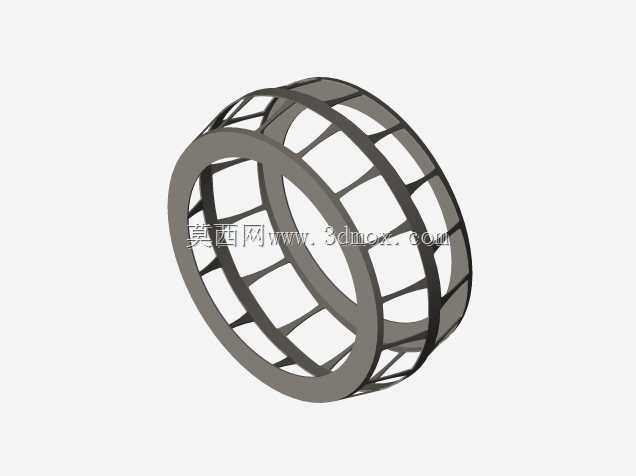

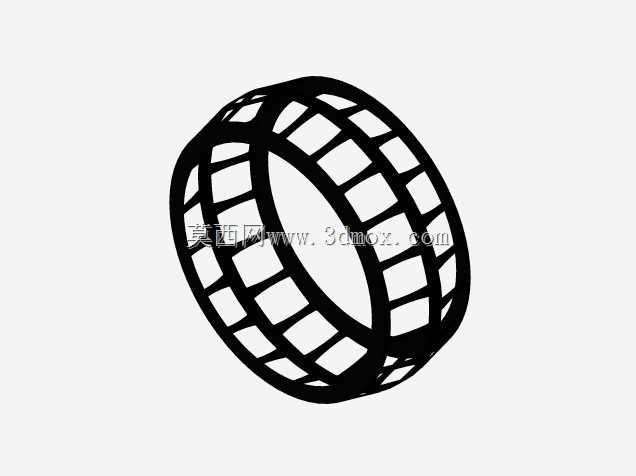

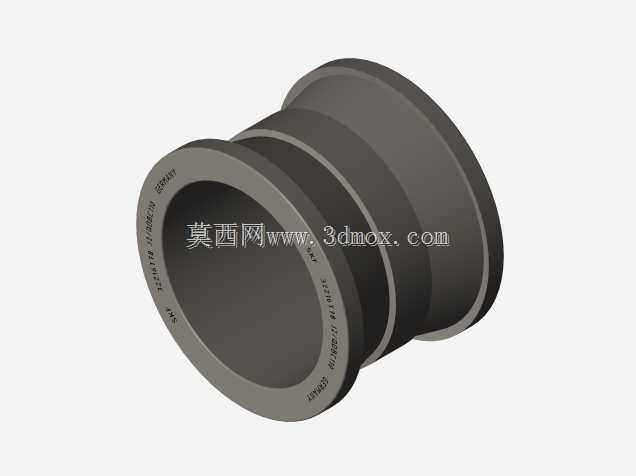

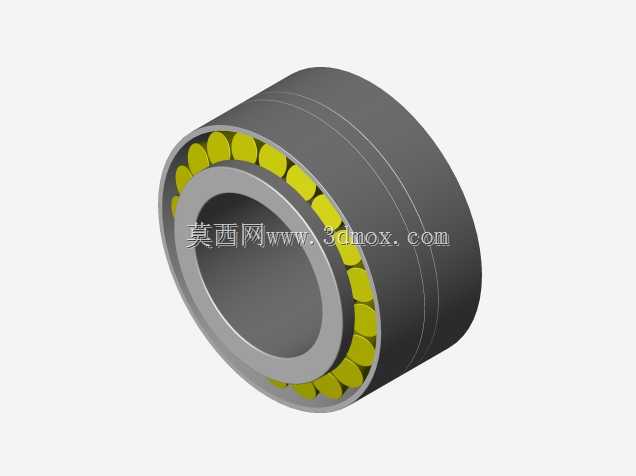

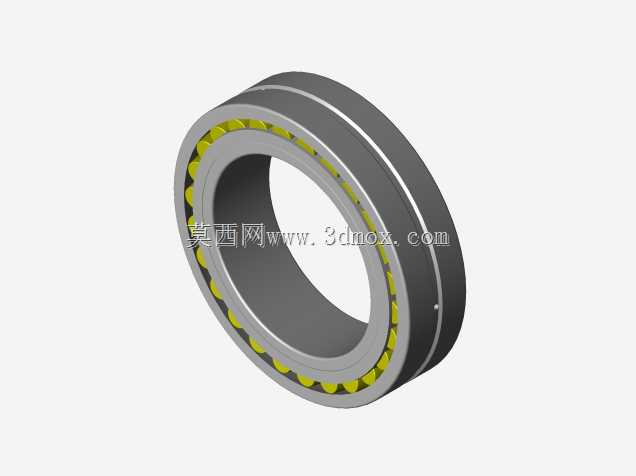

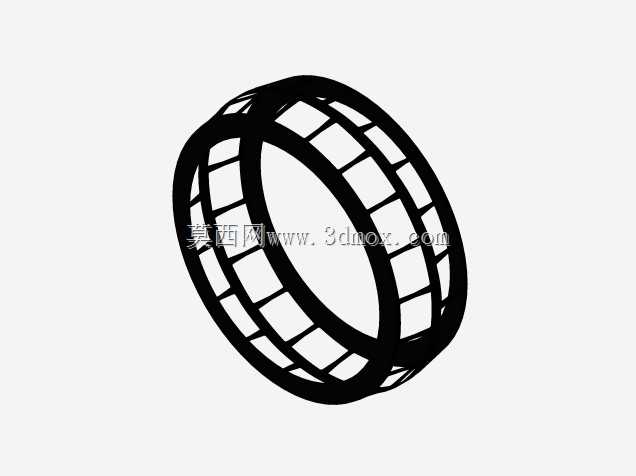

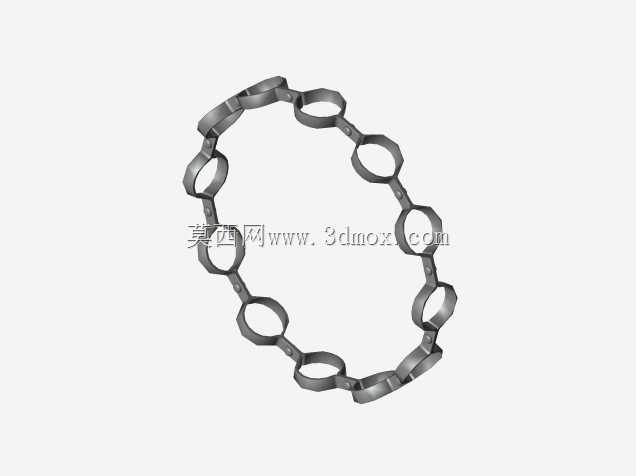

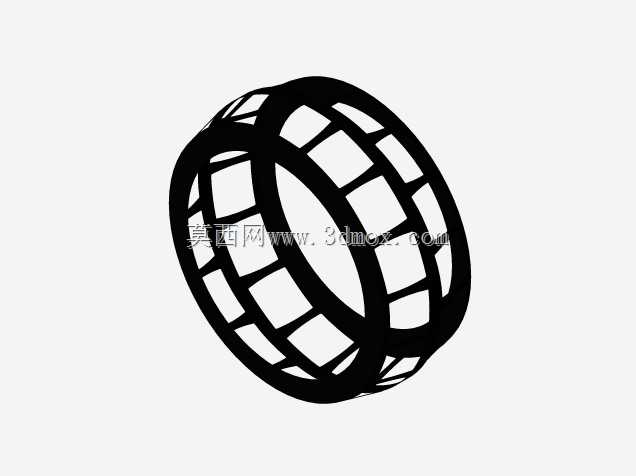

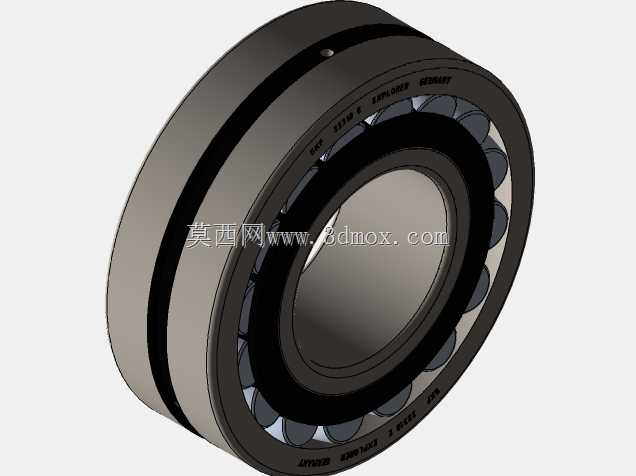

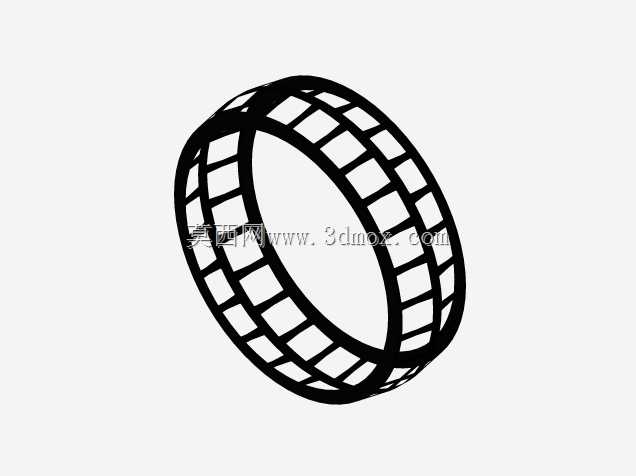

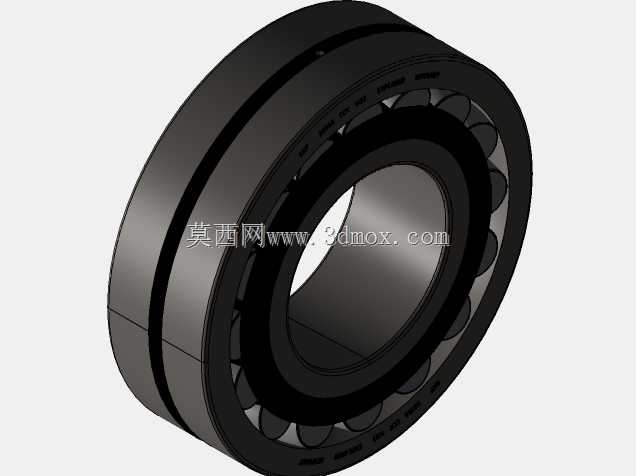

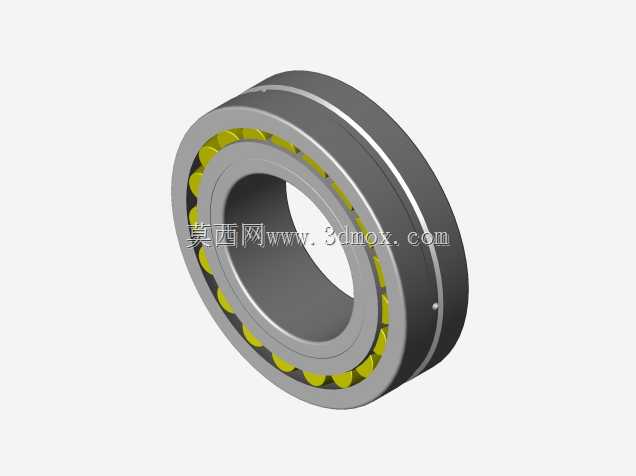

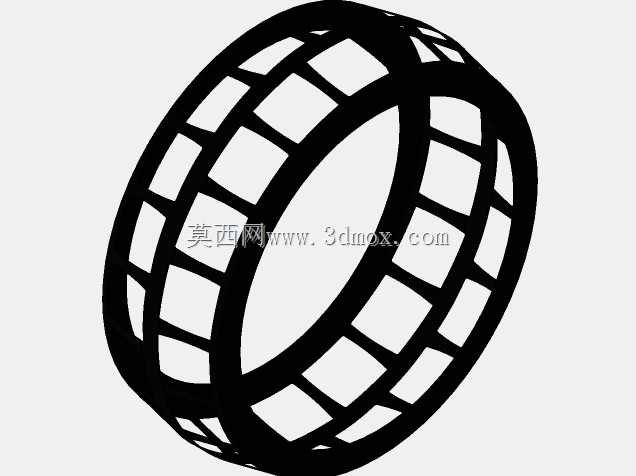

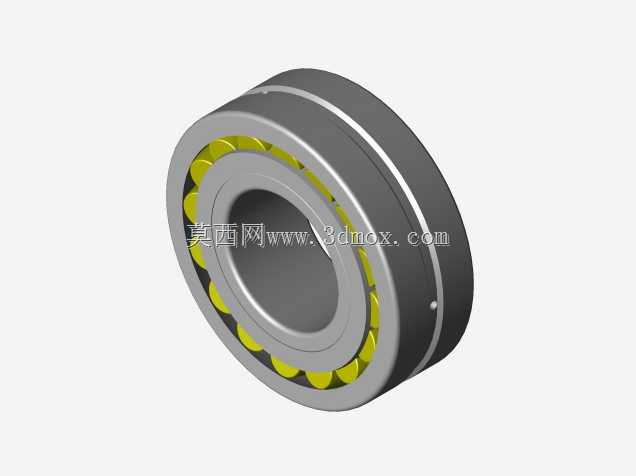

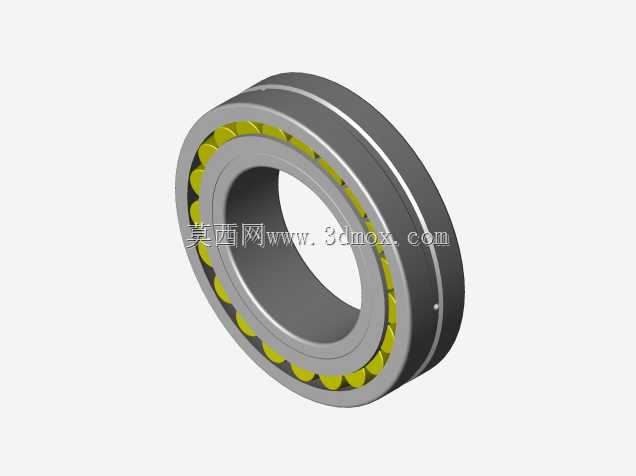

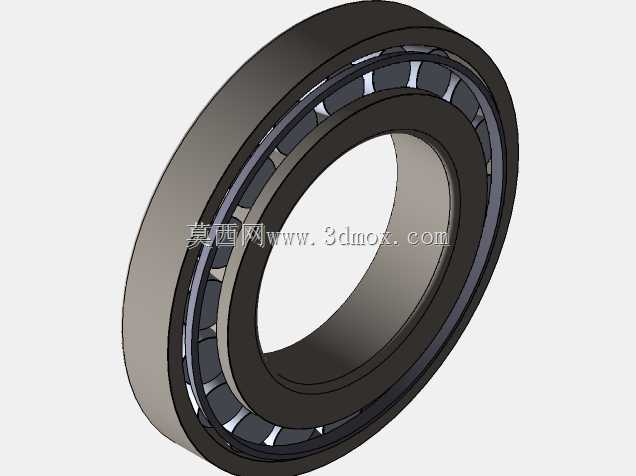

　　调心滚子轴承作为重载传动场景的核心支承部件，常被应用在冶金轧机辊道、矿山破碎设备主轴、大型风机转子、输送线重载托辊这类存在安装对中误差、轴系挠曲变形的工况中，能够同时承受径向载荷与双向轴向载荷，补偿轴与轴承座之间的角度偏差，避免局部应力集中导致的早期失效。这类轴承的设计核心围绕滚动体与滚道的匹配关系展开，双列对称球面滚子的排布，配合内圈双滚道、外圈球面滚道的结构，让轴承在轴出现一定角度偏斜时仍能保持滚动体与滚道的均匀接触，不会出现卡滞或局部载荷过载的问题。保持架采用分体式引导结构，能够在高速回转时稳定分隔滚动体，减少滚动体之间的碰撞与摩擦，降低运转过程中的温升与磨损速率。从安装边界来看，这类轴承的内圈与轴采用过盈配合，

　　安装时需通过热装工艺控制加热温度，避免材料金相组织变化影响硬度与耐磨性，外圈与轴承座孔多采用过渡配合，预留一定的轴向游动空间，适配轴系运转时的热伸长量，避免附加轴向力叠加在轴承滚道上。外形尺寸上，不同规格的调心滚子轴承对应不同的内径、外径与宽度参数，选型时需结合轴系的额定动载荷、极限转速、允许的对中角度偏差来匹配，比如重载低速的破碎设备主轴会选择宽度更大、滚子数量更多的型号，而中速运转的风机转子则会选择轻量化保持架、精度等级更高的型号，平衡承载能力与运转平稳性。建模过程中需精准还原滚道的球面曲率、滚动体的母线修形量，以及保持架的兜孔间隙，这些细节直接影响后续有限元分析时接触应力计算的准确性，也能为装配干涉检查提供可靠的模型依据，

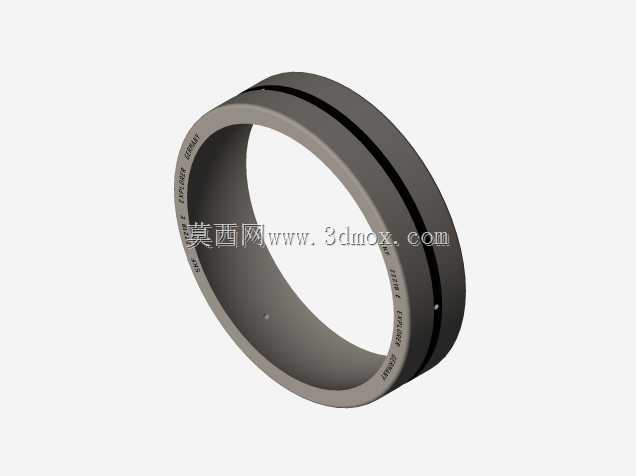

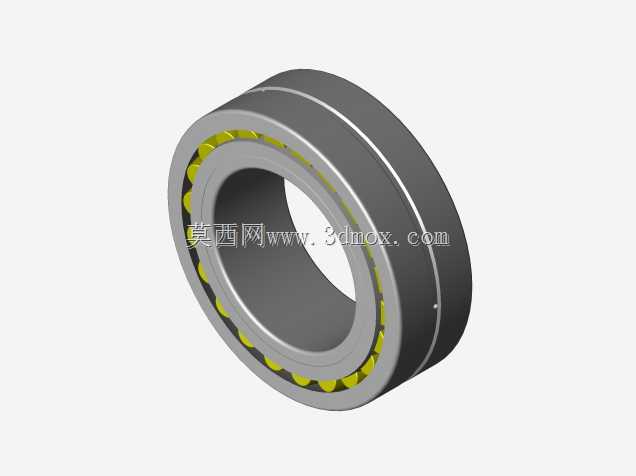

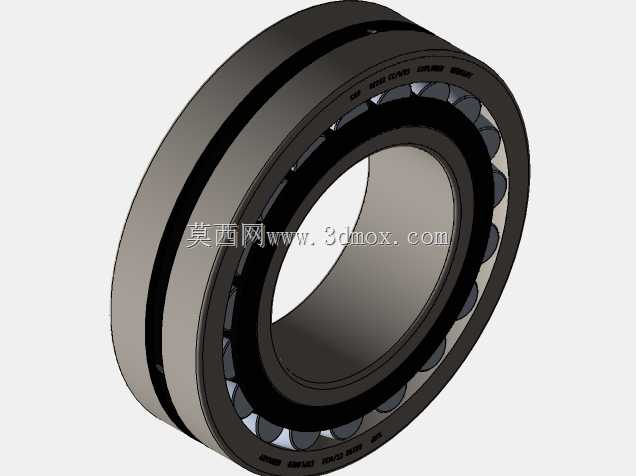

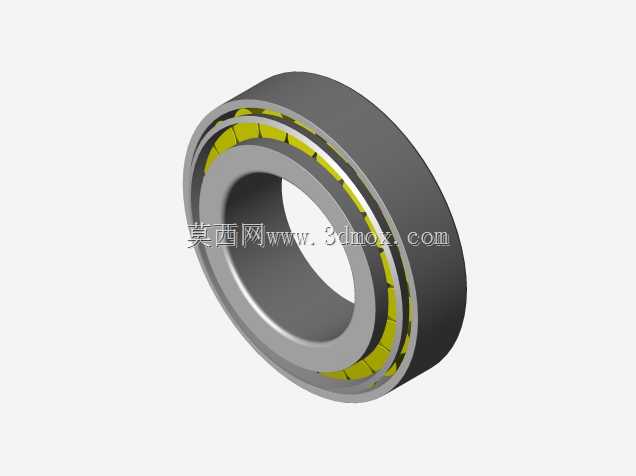

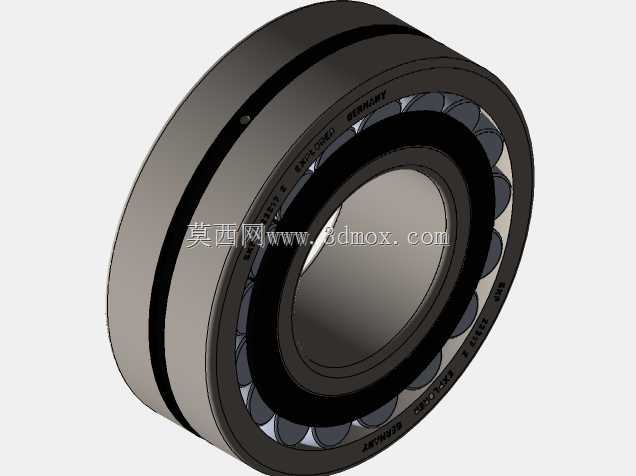

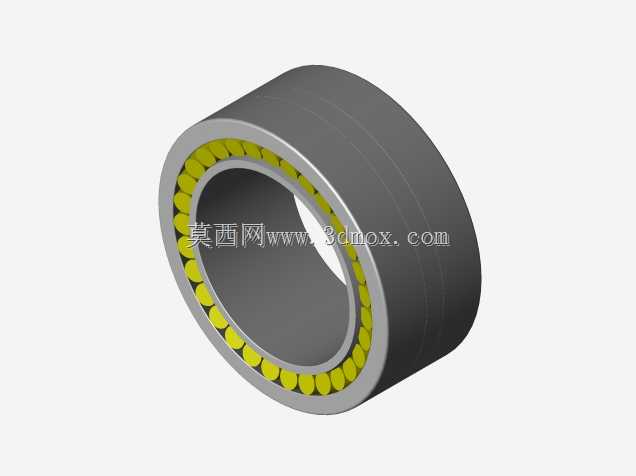

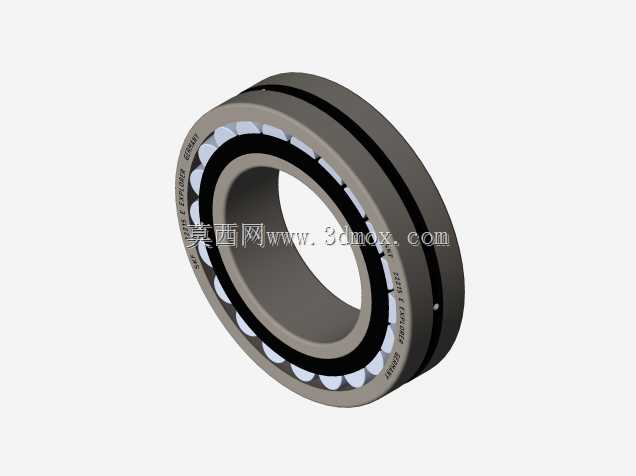

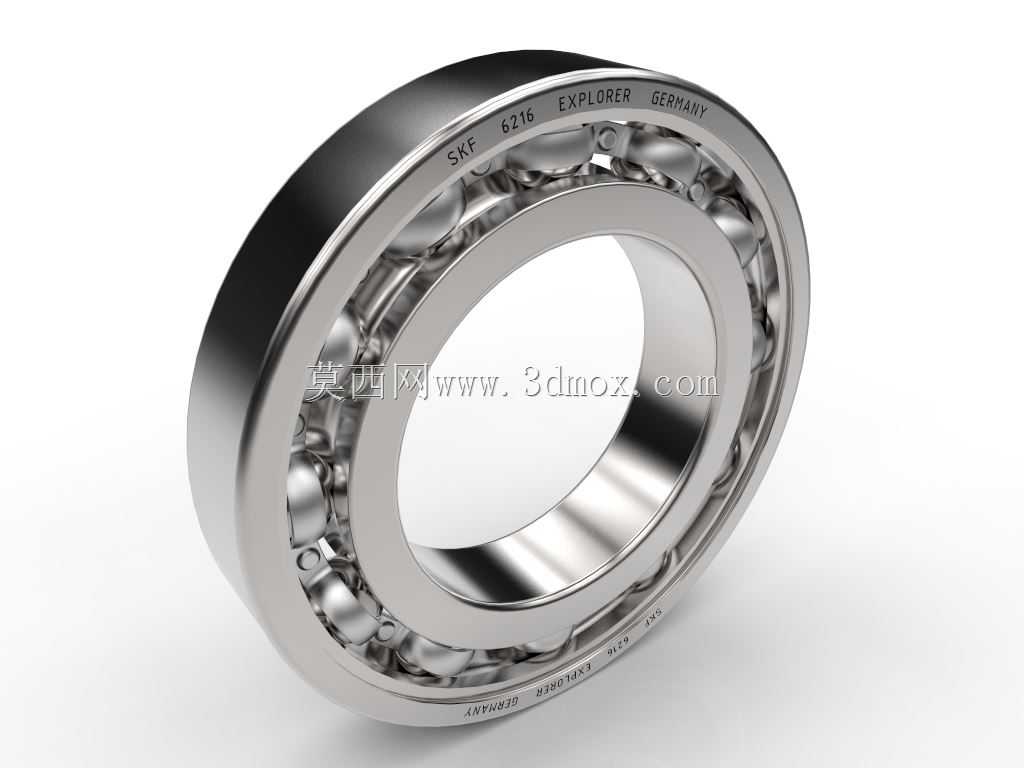

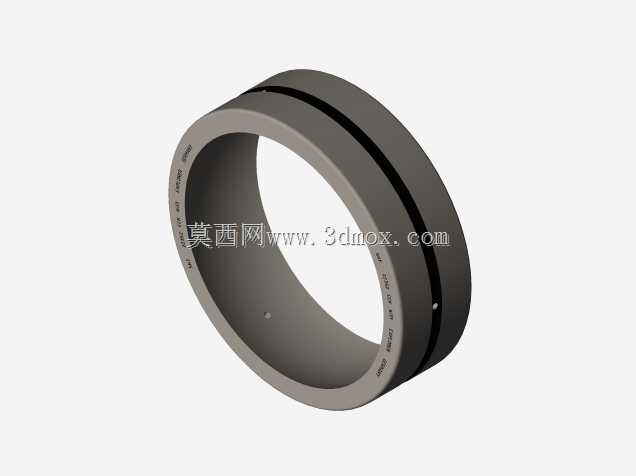

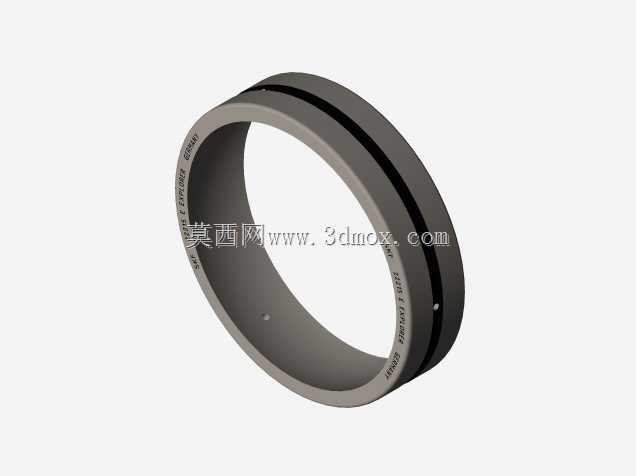

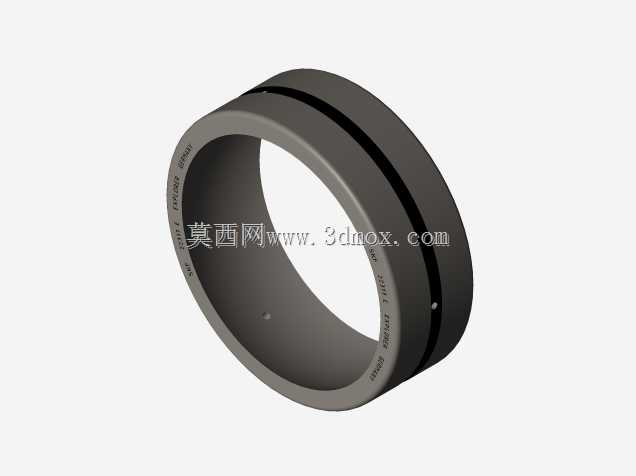

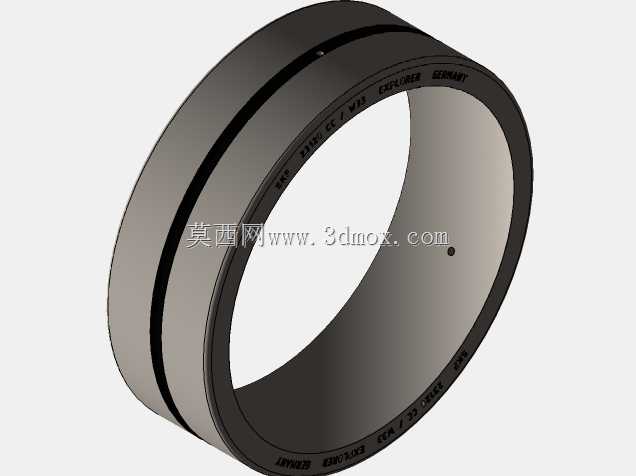

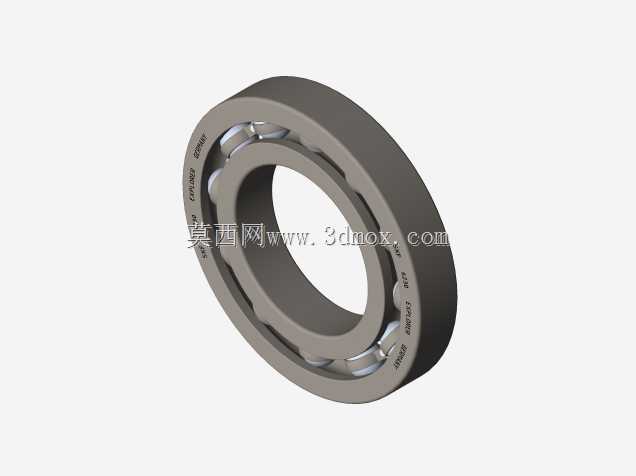

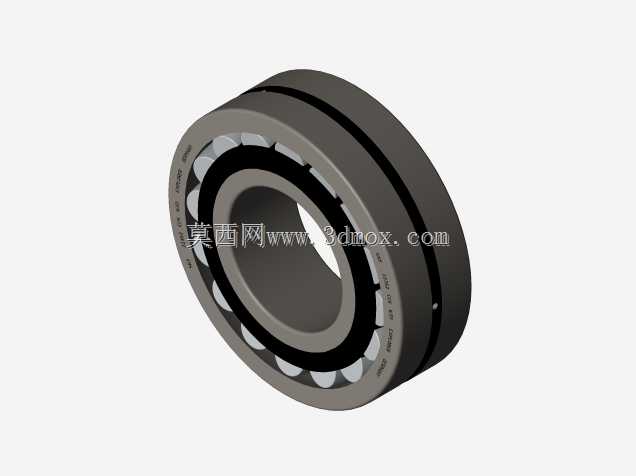

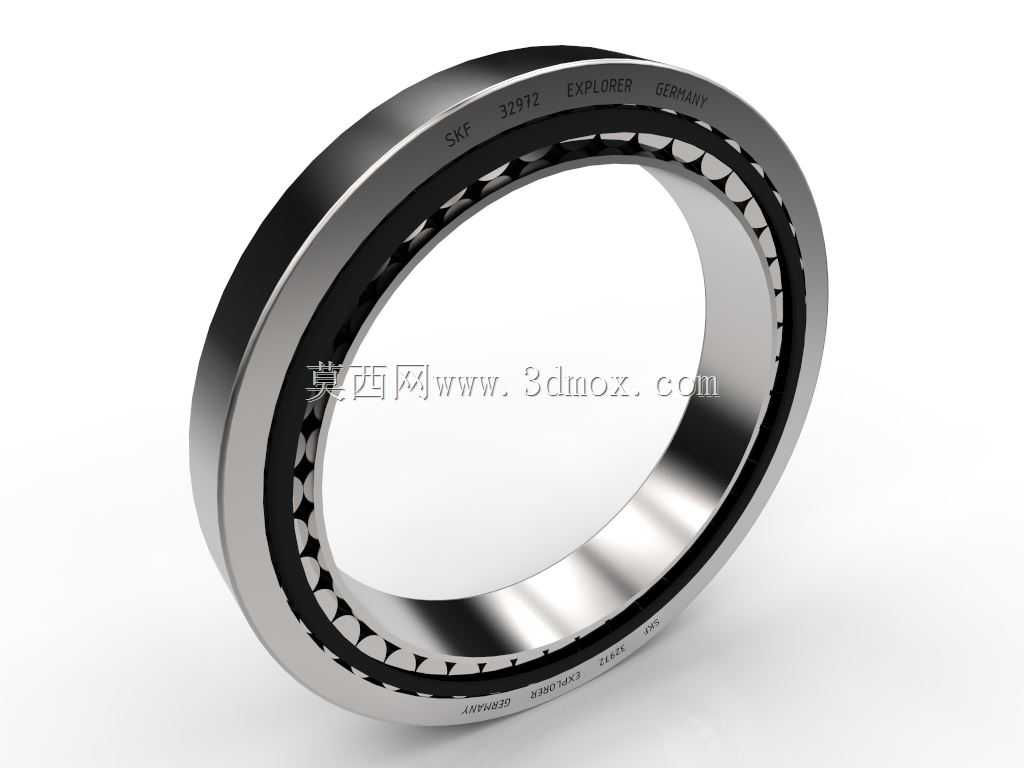

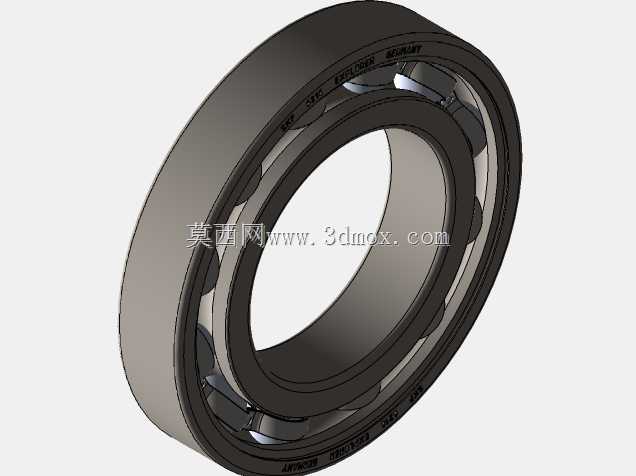

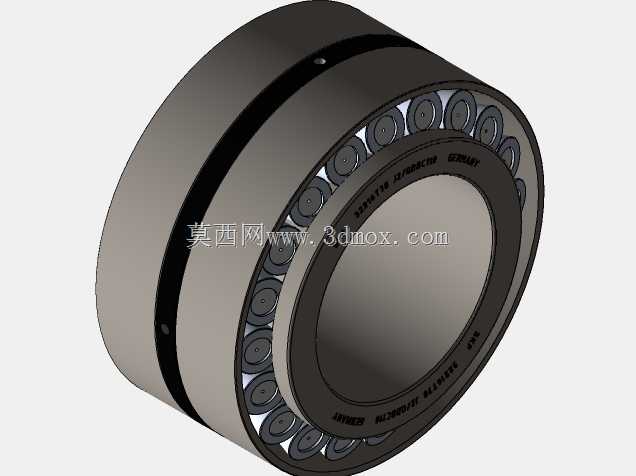

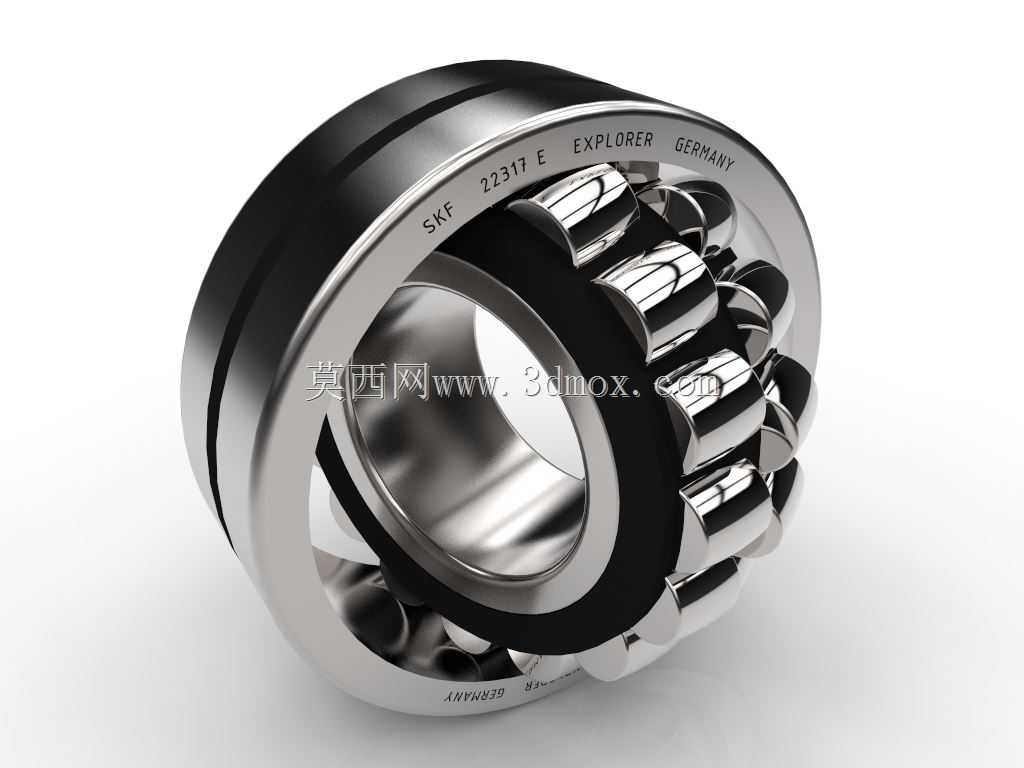

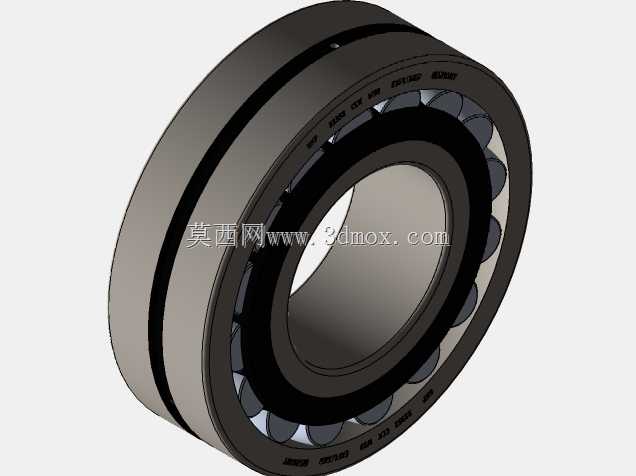

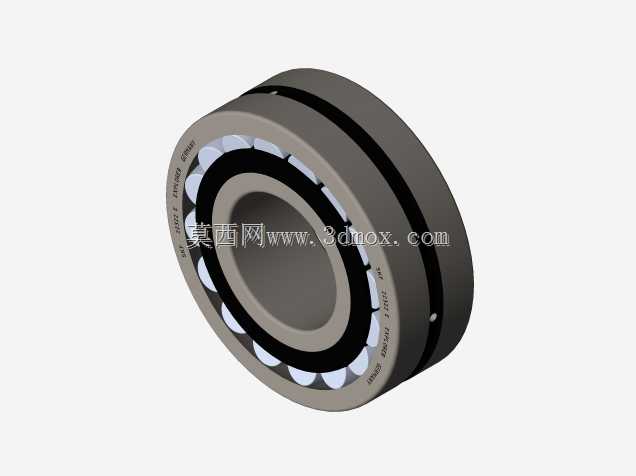

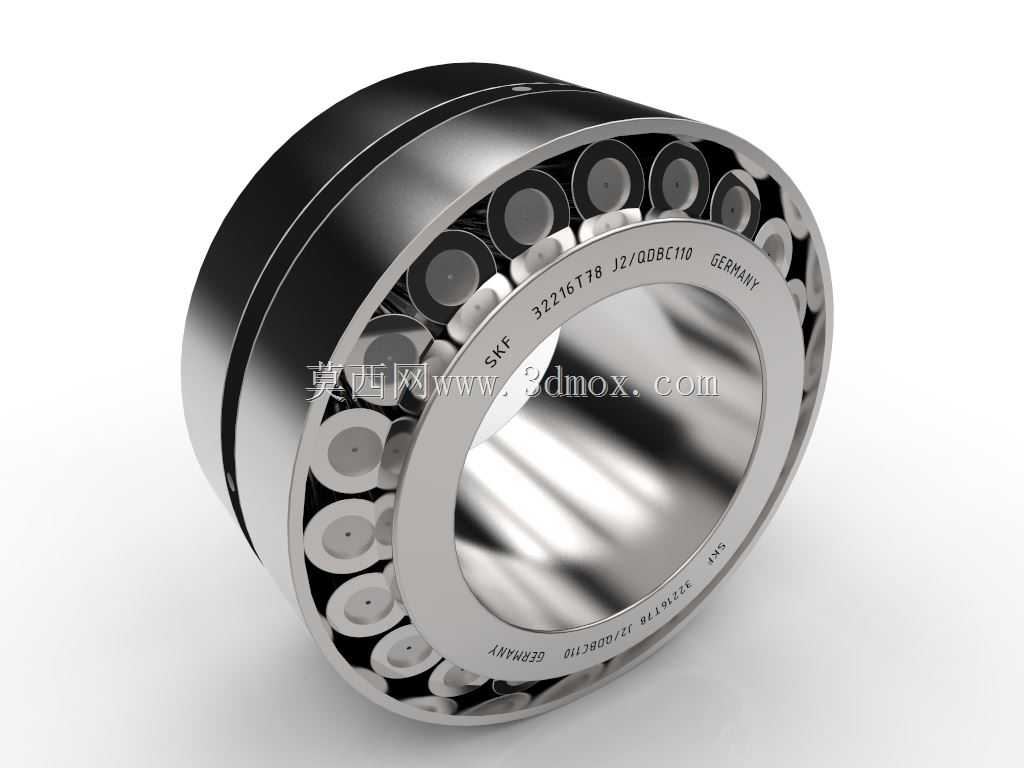

　　避免实际装配时出现滚子卡滞、保持架与密封件干涉的问题。轴承外圈上刻印的型号、品牌标识与产地标注，也在模型中做了等比例还原，方便装配过程中的零件识别与选型核对，整体结构完全参照实物的装配关系搭建，内圈、滚子、保持架、外圈的相对位置符合实际装配状态，可直接用于设备的整机装配仿真、运动干涉校验，也能作为轴承选型阶段的可视化参考，帮助设计人员快速确认轴承与周边密封件、端盖、轴肩的尺寸匹配关系，减少设计阶段的尺寸校核工作量。
