自动包装设备钳口连接构件结构设计

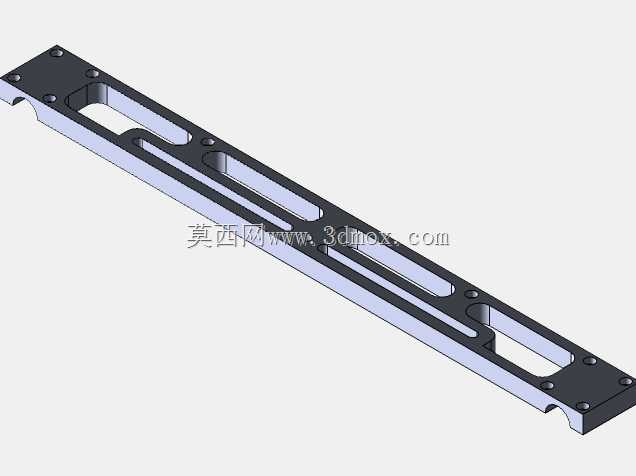

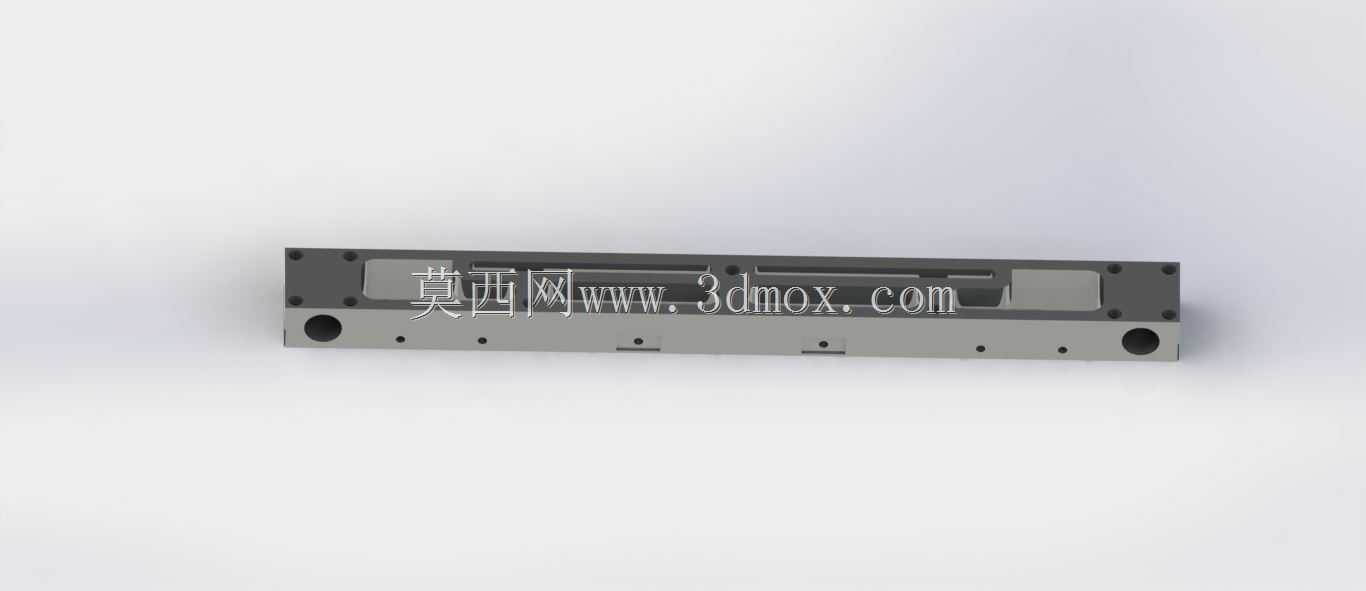

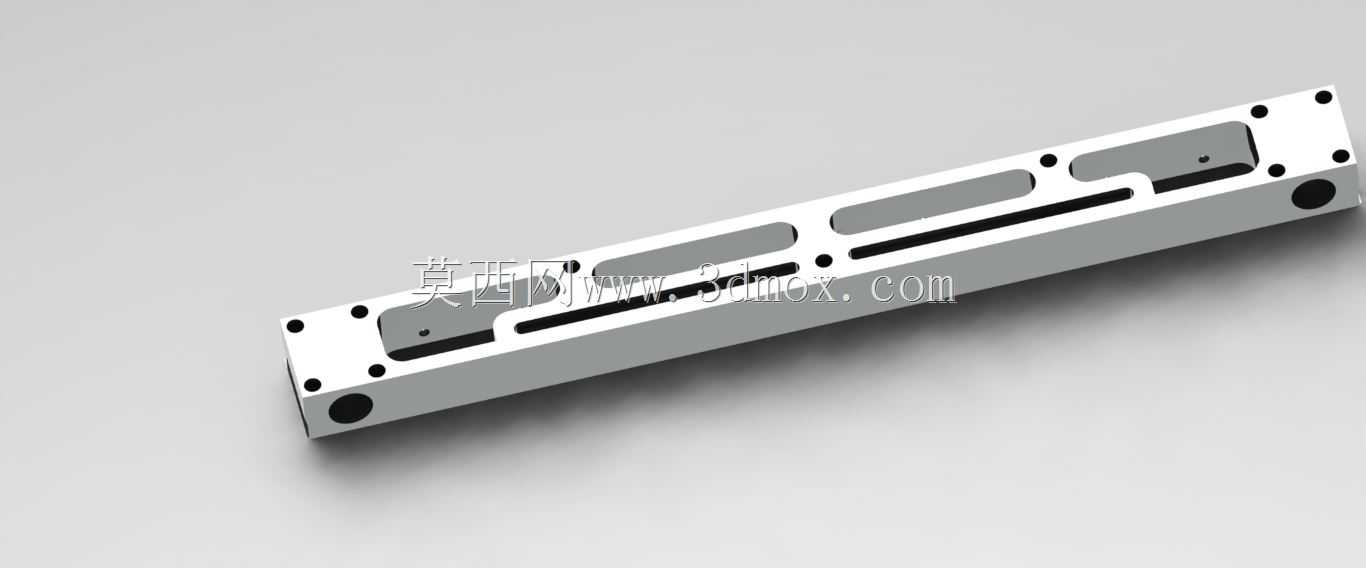

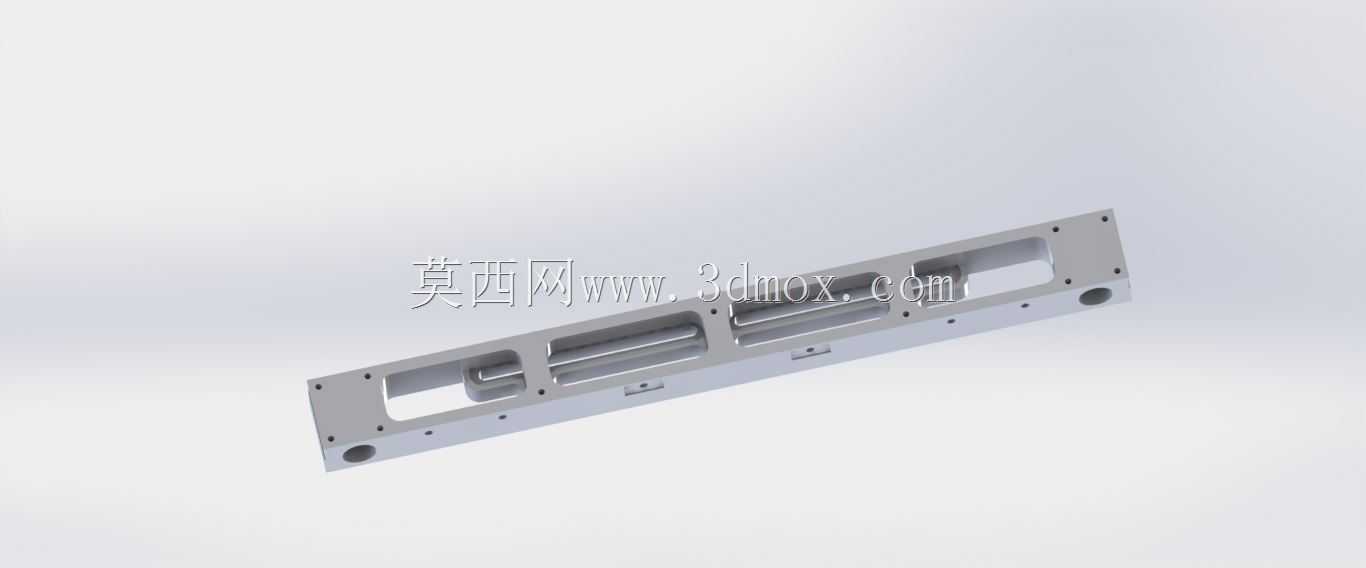

　　在食品、日化、医药等行业的后端自动化包装产线中，钳口连接构件是横封、纵封执行机构的核心受力连接件，直接决定包装封口动作的同步精度与长期运行稳定性。不同于普通的型材连接件，该构件需要同时承担钳口开合的往复冲击载荷、封口加热模块的安装定位基准、以及多工位动作的传动衔接作用，设计过程中需要兼顾刚性、安装便利性与动作容错空间。从结构设计逻辑来看，该构件采用长条形一体化铣削成型的主体结构，整体截面做了等强度优化，在非受力区域开设多组矩形减重槽，既降低了构件自身重量，减少往复动作的惯性冲击，又保留了安装面的整体刚性，避免长期交变载荷下出现形变导致封口错位。构件两端设置有同轴定位孔，用于和传动摆臂做铰接配合，孔位公差按照H7级精度设计，

　　保证铰接转动的间隙控制在0.02mm以内，避免动作过程中出现旷量。沿构件长度方向均匀分布的多组螺纹安装孔，对应不同宽度规格的包装钳口安装位，可适配300mm到600mm幅宽的包装膜封口作业，安装孔周边做了沉台设计，螺栓锁紧后端面不会突出基准面，避免和周边的走膜机构产生运动干涉。构件侧面预留的两组小圆孔，用于布置加热模块的温度传感器走线，走线槽内置在构件减重腔内部，避免往复动作过程中线缆被拉扯磨损。从安装边界来看，该构件的整体长度适配常规立式自动包装机的横封机构安装空间，安装时需要保证两端铰接孔的同轴度误差不超过0.01mm/m，构件基准面和钳口安装面的平行度公差控制在0.03mm以内，才能保证封口时钳口的全幅面压力均匀，

　　不会出现封口虚封、压纹不均的问题。在实际产线应用中，该类连接构件的失效形式多为长期交变载荷下的安装孔位形变、或者减重槽应力集中位置的疲劳断裂，因此设计时在减重槽的转角位置全部做了R3以上的圆角过渡，消除应力集中点，同时主体材质选用6061-T6铝合金做硬质阳极氧化处理，表面硬度达到HV400以上，既满足轻量化需求，又具备足够的耐磨性能，适配包装车间多尘、偶尔有清洁水汽的作业环境。不同于焊接拼接的连接构件，一体化铣削的结构没有焊接应力残留，长期运行不会出现焊接位置开裂的问题，后期维护时仅需更换铰接位置的耐磨衬套即可，大幅降低产线的运维成本。
