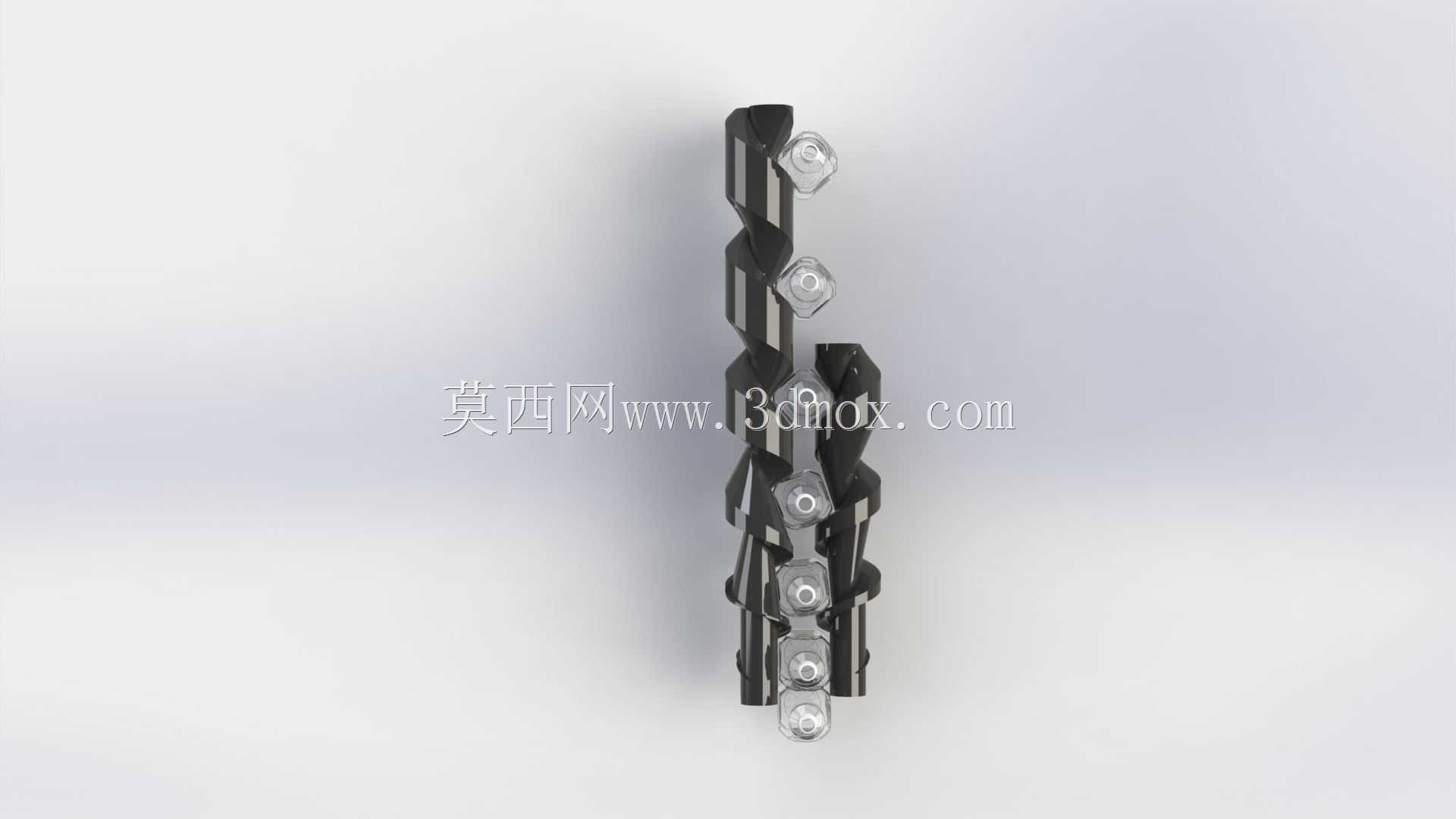

PET瓶45度旋转输送变距螺杆结构

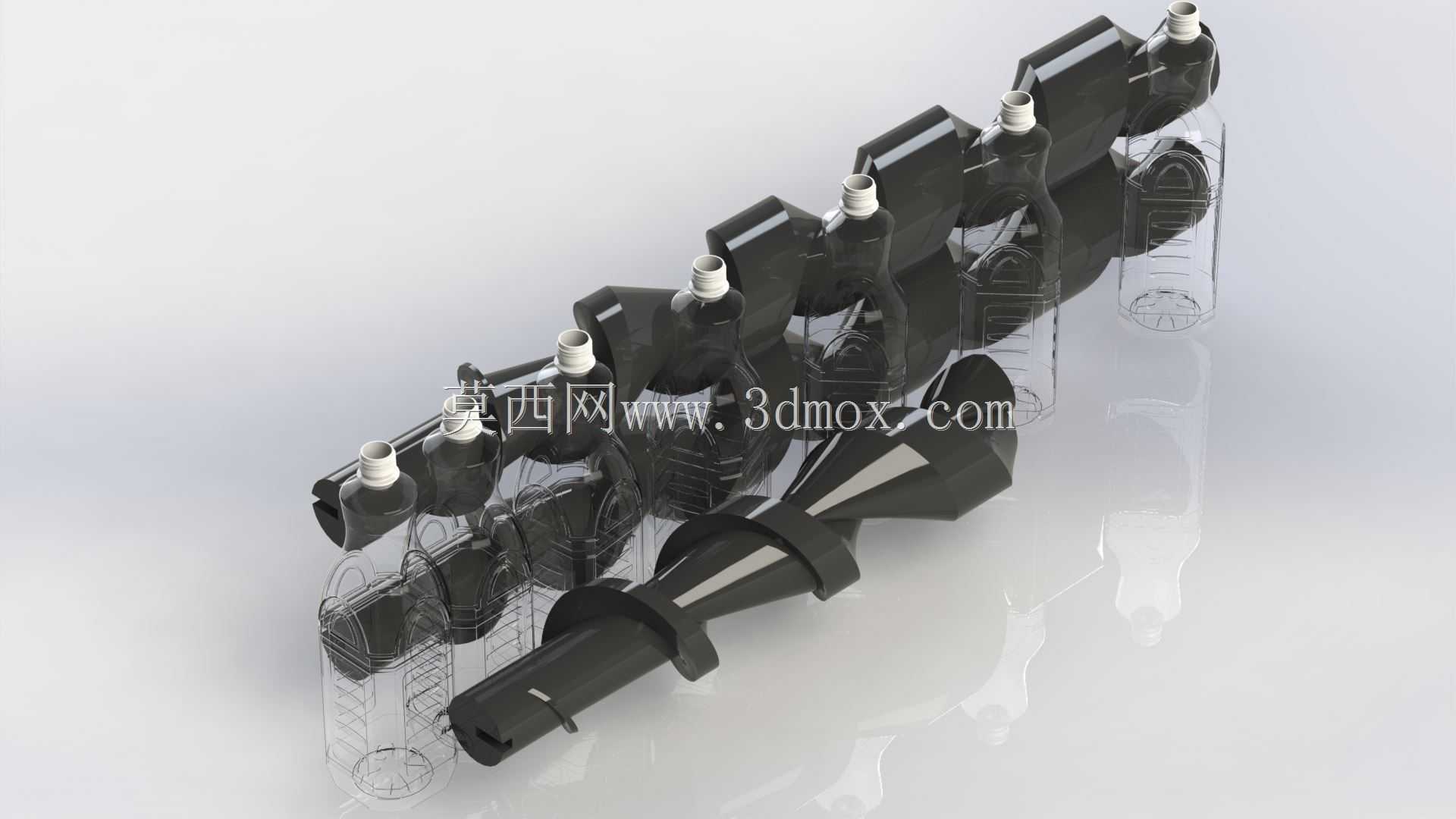

　　这款旋转螺杆主要应用在瓶装饮品、日化PET瓶包装生产线的进瓶、分瓶、转向衔接工位，承担瓶体输送过程中的姿态调整、间距规整、角度转向功能，解决直输线体与后续贴标、灌装、旋盖工位存在角度差、瓶距不匹配的衔接问题。在实际产线布局中，这类螺杆常安装在理瓶机出口与贴标机进瓶端的过渡段，或是多道合流输送线的单道排序位置，当直立输送的PET瓶进入螺杆螺槽后，随着螺杆的连续回转，螺槽的螺旋升角会逐步带动瓶体完成45度的周向旋转，同时通过螺距的渐变设计，将前道工序送来的杂乱间距瓶体，规整为与后续工位节拍完全匹配的等间距排列状态，避免瓶体在高速输送下出现挤瓶、倒瓶、卡滞的问题。设计过程中，螺槽的截面轮廓完全匹配对应规格PET瓶的瓶身外轮廓，

　　采用等深变距加螺旋扭转的复合型线，螺杆进料端的螺距做放大处理，预留足够的进料容错空间，即使前道输送的瓶体存在±5mm的位置偏移，也能顺利导入螺槽；螺杆中段的螺距逐步收窄，同时螺旋角逐步偏转，在输送过程中同步完成瓶距调整与角度旋转，到螺杆出料端时，螺距与后续工位的进瓶间距完全一致，瓶体的旋转角度刚好达到45度，可直接送入后续工位的卡瓶定位结构，无需额外设置导向拨轮或转向拦板。从安装边界来看，螺杆两端采用标准的轴头定位结构，可直接适配常规包装线的螺杆安装座，轴端预留键槽与同步带轮连接位，可直接对接产线的主传动系统，不需要额外增设独立驱动单元；螺杆的整体外径与对应瓶型的中心输送高度匹配，

　　安装时只需保证螺杆中心与输送链板中心的高度差符合瓶身重心位置，即可保证输送过程中瓶体不会出现倾斜歪倒。这类螺杆的型线设计需要兼顾输送顺滑性与定位精度，螺槽与瓶身的接触段做圆弧过渡处理，避免硬接触刮花瓶身外壁，在高速运转工况下，螺杆的动平衡精度控制在G2.5级，可适配最高每分钟120瓶的高速包装线运行节拍，相比传统的拨轮分瓶加固定导向转瓶结构，这种一体化螺杆的结构更紧凑，安装调试的工作量更小，转瓶与分瓶的同步精度更高，能有效减少产线换型时的调整时间，更换不同规格的螺杆即可适配不同容量、不同外形的PET瓶生产需求。
