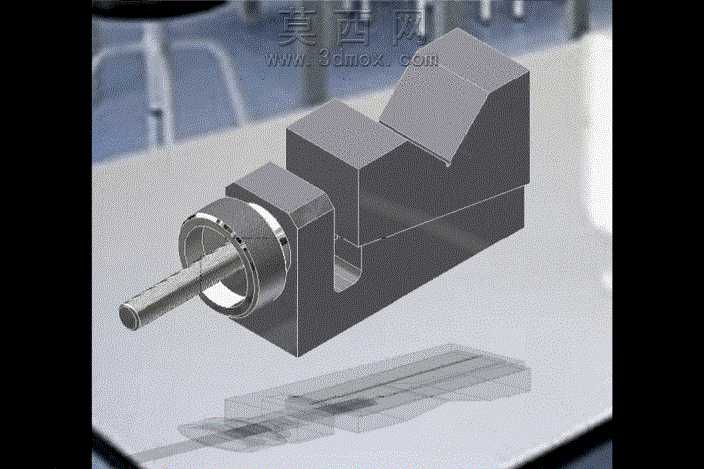

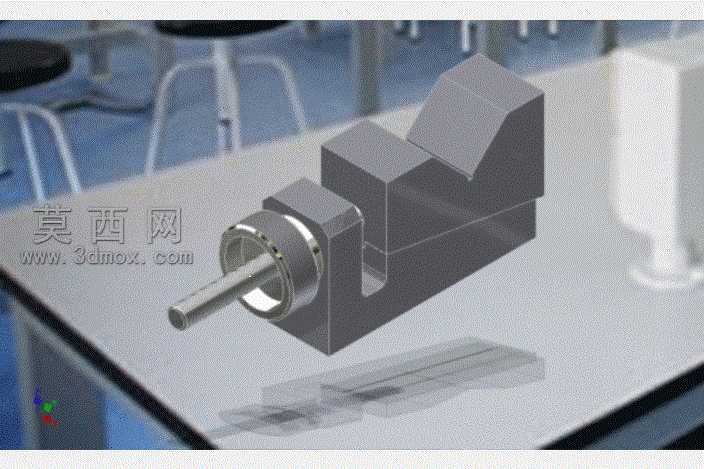

V型可调式工件支撑定位夹具结构

该V型可调支撑结构采用三维参数化建模方式完成整体设计，建模过程中首先对支撑主体的基准特征进行搭建，以V型定位面作为核心定位基准，依次完成主体基座、调节轴套、锁紧组件、V型承托块的特征构建，所有配合面均按照机械加工公差要求预留合理的装配间隙，保证各活动部件的运动顺畅度。建模阶段对调节螺杆与轴套的螺纹配合特征进行了精细化处理，还原了梯形传动螺纹的牙型细节，同时对V型承托块的夹持斜面做了倒角与表面纹理处理，模拟实际工件接触时的防滑结构。渲染环节采用金属哑光材质作为主体材质，对基座部分赋予铸铁磨砂质感，调节轴与锁紧部件赋予镀铬亮面金属材质，通过环境光遮蔽效果突出各部件的装配层次，半透明投影效果清晰展示了支撑结构的整体轮廓与安装基准面。结构设计上采用螺杆推进式调节方案，通过旋转伸出的调节轴带动内部滑移机构，实现V型承托块的高度与角度微调，可适配不同直径的轴类工件定位需求，基座底部设计有平整安装面，可通过螺栓固定在机床工作台或工装平板上，V型块的夹角采用标准90度设计，保证轴类工件定位时的对中性，侧面预留的锁紧槽可在调节到位后完成位置锁定，避免加工过程中出现支撑位移。设计思路围绕机加工场景的轴类工件辅助支撑需求展开，兼顾了调节便捷性与夹持稳定性，整体结构无冗余部件，所有受力部位均做了加厚处理，可承受较大的工件载荷，同时各易磨损部件均设计为可拆分结构，方便后期维护更换，建模过程中对所有活动部件做了运动干涉检查，确保调节行程范围内无部件碰撞，完全满足实际工装的使用功能要求。
