1/2寸内螺纹手动球阀三维设计模型

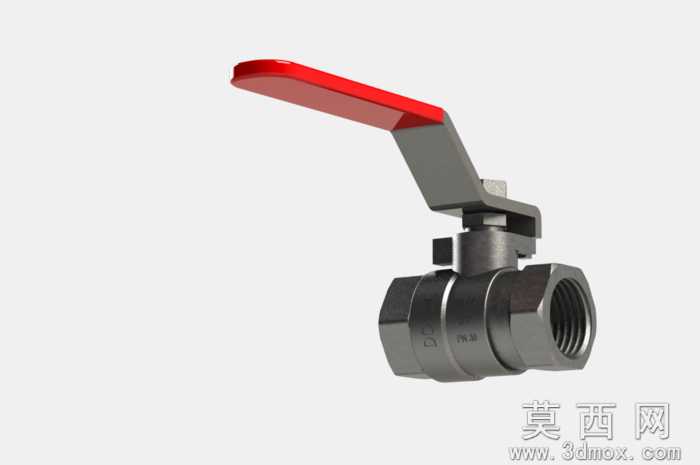

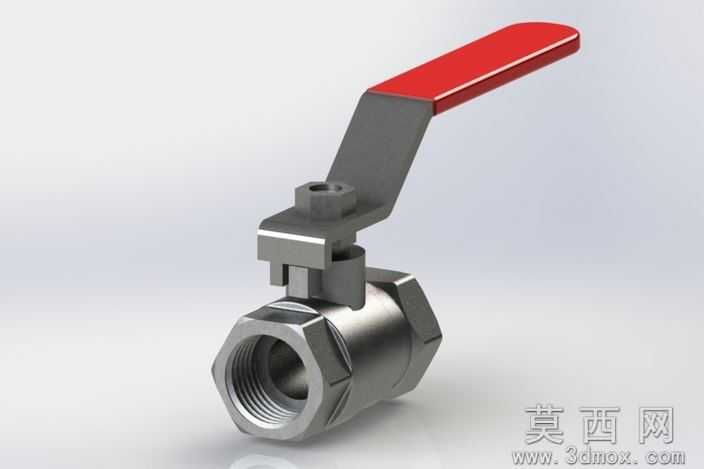

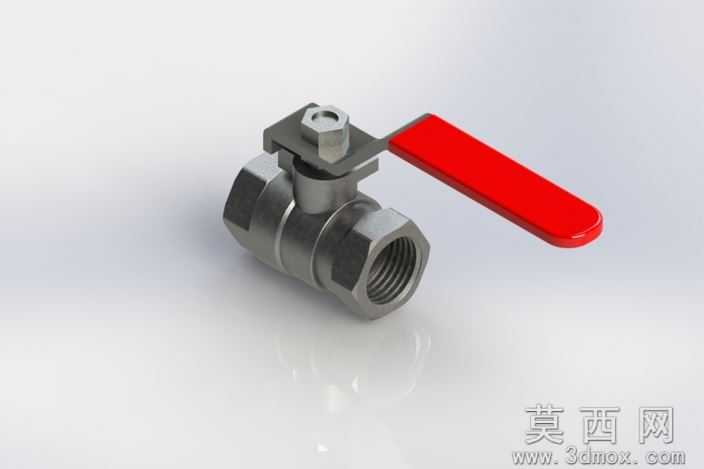

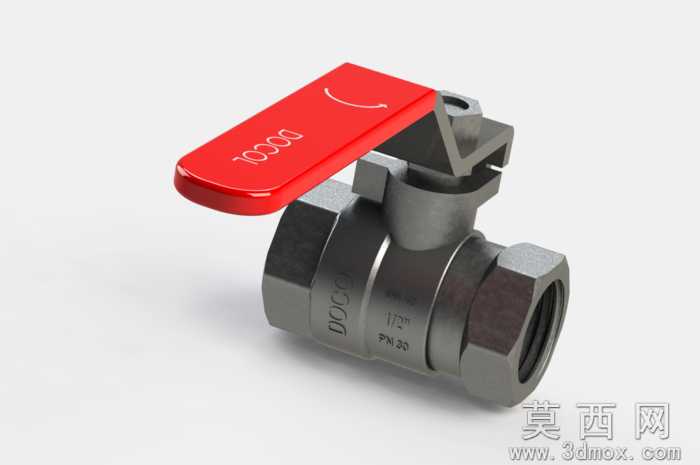

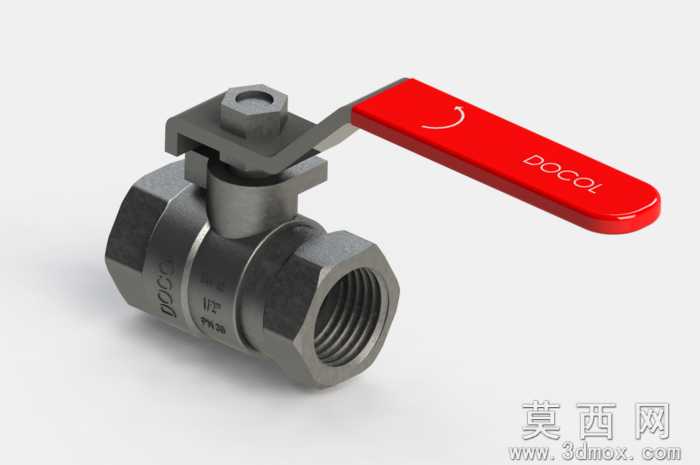

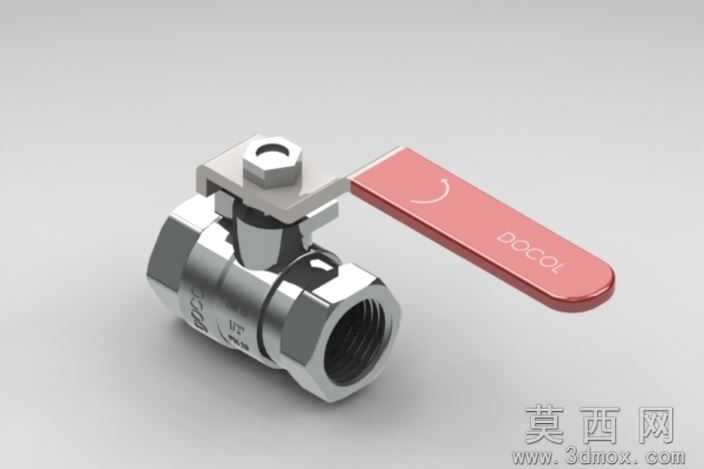

本模型为1/2规格内螺纹手动球阀，建模流程遵循工业阀门正向设计逻辑，首先依据公称通径DN15、公称压力PN30的设计标准，绘制阀体、球芯、阀杆、手柄、密封垫圈、锁紧螺母等核心零件的二维草图，通过拉伸、旋转、扫描、切除等特征操作完成单个零件的实体建模，再按照实际装配约束关系完成总装，对活动部件添加旋转自由度模拟手柄启闭动作，过程中反复校验零件间的干涉问题，确保各部件配合间隙符合机械加工公差要求，还原真实球阀的装配精度。参数设计层面严格匹配民用及工业管路的通用标准，两端内螺纹尺寸符合管螺纹规范，球芯通孔直径与通径匹配，阀杆密封槽、手柄限位结构的尺寸均经过合理性校验，可直接用于同规格产品的设计参考。渲染材质方面，阀体、锁紧螺母、球芯、阀杆采用金属材质，分别赋予铸钢哑光金属、镀锌亮面金属、抛光不锈钢的材质属性，密封件添加橡胶哑光材质，手柄部分赋予红色烤漆塑料材质，添加环境反射与光影效果，还原实物的视觉质感，清晰区分不同零件的材质差异。结构原理上，该球阀为两片式内螺纹结构，通过旋转红色手柄带动阀杆转动，进而驱动带通孔的球芯旋转90度即可完成管路的通断切换，手柄处设置限位结构确保启闭行程准确，阀杆与阀体间设置密封结构防止介质泄漏，两端内螺纹用于直接与同规格管路连接，结构紧凑启闭迅速，流体阻力小密封性能可靠。软件兼容层面，模型提供SolidWorks2013原生格式，同时附带CATIA可编辑文件、STL通用3D打印格式以及KeyCreator兼容格式，可被主流三维机械设计软件直接打开编辑，无需额外格式转换，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可用于阀门设计研发阶段的结构验证、管路系统的装配模拟，也可作为机械制图、三维建模课程的教学案例，帮助学习者掌握阀门类零件的建模方法、装配约束逻辑以及工业管路元件的结构原理，也可用于3D打印制作教学演示教具，直观展示球阀的工作过程。
