双色拼接式工业合页铰链结构设计

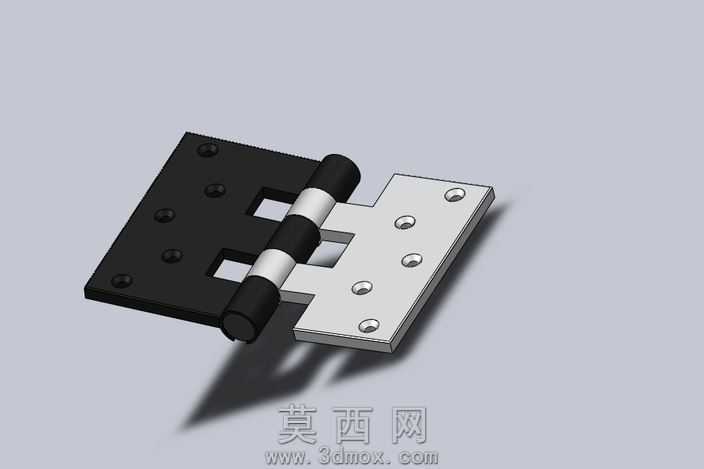

本作品为工业用合页铰链三维建模设计，采用SolidWorks软件完成全参数化建模与渲染输出，整体结构还原了重载型合页的真实装配逻辑与细节特征。建模过程中首先对合页的两个页片进行草图绘制，分别针对黑色安装页与银色安装页的轮廓进行精准约束，黑色页片采用加厚板材设计，表面均匀排布六颗沉头安装孔位，孔位做了沉头倒角处理，保证安装后螺丝端面与页片表面齐平，避免突出部分影响部件贴合；银色页片采用对称式五颗沉头安装孔布局，孔位间距经过尺寸校核，适配常规工业门板与门框的安装孔位标准。中间的铰接转轴部分采用分段式结构设计，转轴与页片的连接部位做了轴套配合结构，黑白相间的轴段既区分了装配层级，也还原了实际产品中耐磨衬套与转轴主体的装配关系，建模时对转轴与页片的铰接间隙做了合理预留，保证合页转动时无干涉，可实现0到180度的顺畅开合模拟。材质渲染阶段，黑色页片赋予哑光磨砂喷塑金属材质，调整粗糙度参数模拟工业五金表面的耐磨涂层质感，银色页片赋予亮面不锈钢材质，添加轻微的环境反射效果凸显金属冷加工的光洁质感，转轴部分的黑色段做橡胶质感处理、银色段做抛光金属处理，区分不同部件的材质属性。设计思路上，该合页针对电梯等工业设备的门体连接需求设计，兼顾结构强度与安装便捷性，页片的镂空减重设计在不降低结构刚性的前提下减少了材料用量，铰接部位的加长轴套设计提升了合页的承重能力，避免长期开合出现转轴松动变形的问题。建模过程中对所有圆角、倒角细节都做了还原，页片边缘的R角处理避免安装时划伤操作人员，孔位边缘的倒角保证螺丝安装时可顺利导入，整体模型装配关系完整，可直接用于工程出图、运动仿真以及3D打印样件验证，能够直观展示该类五金连接件的结构特点与装配逻辑，为同类产品的设计优化提供参考。
