发光二极管内六角螺栓太阳能电池组件建模

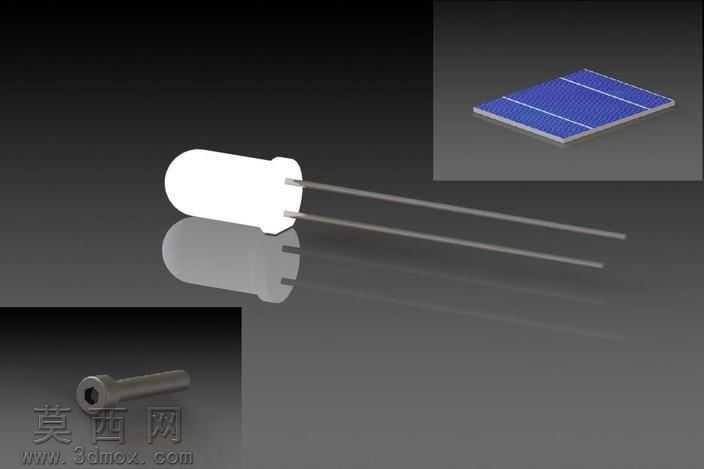

本次建模围绕直插式发光二极管、ISO4762标准内六角螺栓、3x6规格太阳能电池三类零件展开，依托三维建模软件完成全参数化结构搭建，兼顾工业零件的尺寸精度与展示用渲染质感。直插式发光二极管建模阶段，首先依据直插LED的通用尺寸规范，绘制椭球形环氧树脂封装头部的旋转截面轮廓，通过旋转凸台命令生成半透明的封装主体，精准还原封装头部的圆弧过渡与引脚伸出端的平面切口；两根金属引脚采用扫描特征生成，严格匹配引脚的直径、平行间距与伸出长度，引脚根部与封装衔接处做微小圆角处理，避免尖锐棱角带来的失真，同时为引脚赋予哑光镀镍金属材质，封装部分设置半透明白色聚碳酸酯材质，添加轻微的折射与散射参数，还原环氧树脂封装的通透质感。内六角螺栓建模严格遵循ISO4762标准的尺寸参数，先绘制外螺纹圆柱主体，通过螺旋线扫描切除生成标准牙型的外螺纹结构，螺栓头部的内六角凹槽采用拉伸切除命令生成，凹槽深度、对边宽度完全匹配标准公差要求，螺栓头部与螺杆衔接处做标准退刀槽结构，头部端面添加轻微的倒角处理，材质设置为304不锈钢，调整金属粗糙度参数，还原不锈钢紧固件的哑光金属质感，螺纹牙底与牙顶做微小圆角处理，既符合实际加工工艺特征，也避免渲染时出现尖锐破面。3x6规格太阳能电池片建模，首先绘制正方形基底的硅片主体，表面通过阵列特征生成等距分布的主栅线与细栅线，栅线凸起高度与宽度匹配常规光伏电池片的工艺参数，硅片基底设置深蓝色多晶硅材质，添加细微的多晶纹理凹凸贴图，还原硅片表面的颗粒质感，栅线赋予亮银色银浆材质，电池片边缘做微小的倒角处理，模拟实际电池片的切割边缘特征。场景搭建阶段采用深色反光地面，添加柔和的环境光与定向补光，为每个零件添加柔和的地面反射效果，调整渲染参数输出高清展示图，三类零件既可以独立调用用于不同的装配场景，也可组合用于光伏照明类小装置的装配设计，所有特征均保留参数化编辑能力，可根据实际需求调整尺寸参数适配不同的设计场景，建模过程中严格规避非倒角类的尖锐特征，所有配合面均预留合理的工艺公差，确保模型可直接用于后续的装配验证、工程图导出或3D打印参考。
