带护栏移动作业斜梯结构设计

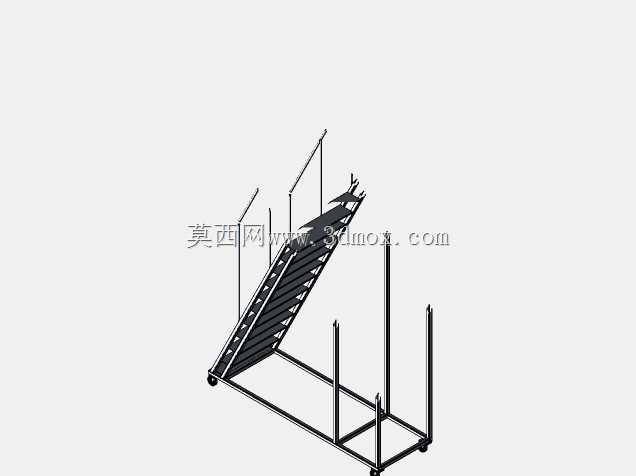

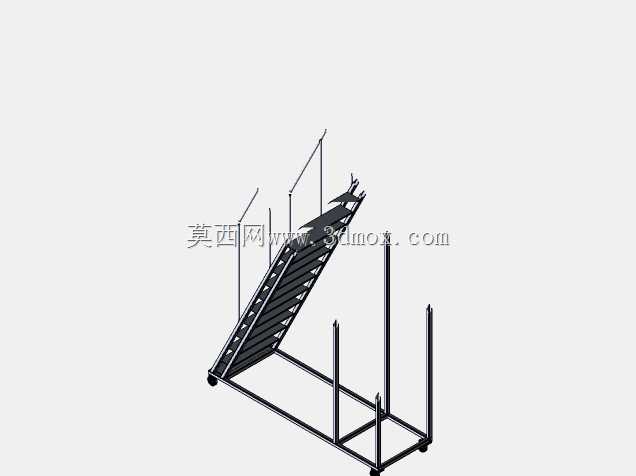

　　这款移动斜梯主要面向车间内设备巡检、仓储高位取放货、生产线旁临时登高作业这类场景设计，区别于固定焊接的登高梯，它自带底部支撑框架与脚轮，可根据作业点位灵活推移，不用在地面做预埋固定，适配厂区内作业点位分散、登高需求不固定的工况。从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，底部的矩形支撑框架向梯身前后方向延伸出足够的支撑跨度，避免人员登梯时重心偏移引发侧翻，支撑框架底部预留脚轮安装位，日常推移时依靠脚轮滑动，作业时可通过脚轮自带的刹车结构锁定位置，部分同类型结构也会在支撑框架底部增设可升降的支撑脚垫，重载作业时降下脚垫贴合地面，分散轮组的承载压力，避免长期重载导致轮组变形。梯身的踏步采用防滑花纹钢板折弯成型，

　　每级踏步的高度控制在180-220mm区间，踏步深度不小于200mm，符合人体登高时的步幅习惯，减少长时间登梯的腿部疲劳，踏步与梯身主梁采用满焊连接，焊缝位置做打磨处理避免锐角划伤作业人员。梯身两侧设置连续的护栏结构，护栏高度从踏步面起算不低于1m，扶手采用圆管弯折成型，方便人员抓握借力，护栏与梯身主梁之间设置多道横杆，防止人员侧身作业时从梯身侧面跌落，梯身顶端设置延伸扶手，人员登上梯顶平台时可抓握扶手维持重心稳定。设计过程中需要重点校核梯身主梁的抗弯强度，按照单人作业加随身工具总负载150kg的工况做受力仿真，梯身倾斜角度控制在45度到60度之间，角度过陡会增加登梯难度，角度过缓则会拉长梯身整体长度，占用过多的作业通道空间。

　　底部支撑框架的尺寸边界需要结合梯身高度匹配，以1.2m登高高度的梯型为例，底部支撑框架的纵向长度不小于梯身水平投影长度的三分之二，横向宽度比梯身两侧各宽出150mm以上，保证推移过程中不会因地面微小凸起出现卡滞，同时提升整体的抗倾覆能力。这类移动斜梯在实际使用中，常被布置在自动化生产线旁，用于设备顶部的传感器校准、滤芯更换、日常维护作业，也会在仓储区配合高位货架使用，用于低层货架的货物盘点与取放，相比固定式登高梯，它的投入成本更低，不用破坏车间地面，可根据生产布局调整灵活转移位置，适配多品种小批量生产车间的柔性作业需求。结构建模时需要重点关注各焊接位置的工艺合理性，方管对接位置预留焊接坡口，避免出现虚焊、假焊的结构隐患，

　　脚轮的安装板需要加厚处理，采用三面焊接的方式固定在支撑框架底部，承受推移过程中的冲击载荷，护栏的弯折位置做圆弧过渡，避免直角弯折产生的应力集中，同时防止磕碰划伤。整体结构没有复杂的传动部件，维护成本极低，日常仅需要检查脚轮转动是否顺畅、刹车结构是否可靠、焊缝位置是否出现开裂即可，适合厂区内长期高频次的登高作业使用。
