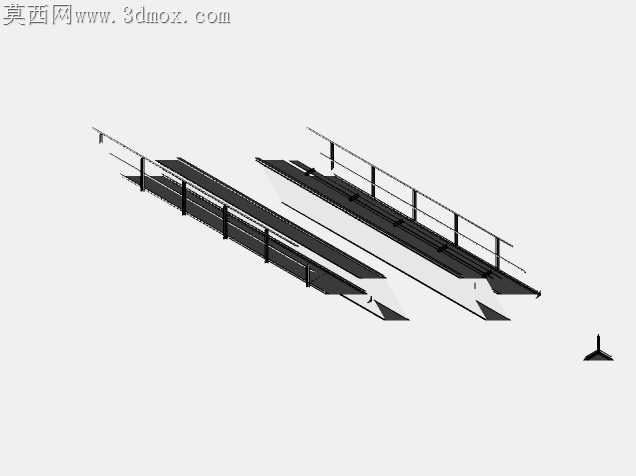

10吨跨度14.3米双梁桥式起重主梁结构

车间现场大吨位起重设备最容易被忽略的隐患，恰恰出在主梁与端梁连接的走台板支撑结构上——不少早期投产的同吨位设备，走台护栏与主梁腹板的焊接位置刚好落在主梁受弯的应力集中带上，长期满负载运行后，焊缝位置容易出现疲劳裂纹，连带护栏固定螺栓松动，给巡检人员带来高空坠落风险。这套10吨跨度14.3米的双梁结构，在走台支撑的设计上做了针对性的偏移处理，把护栏立柱的焊接底座从主梁腹板的中性轴偏移区，移到了主梁上翼缘板的外侧加厚区域，所有支撑筋板都采用斜向布置，既避开了主梁受载时的最大应力带，又能把走台的人员荷载、管线重量直接传导到翼缘的承载结构上，不会给腹板增加额外的局部弯矩。走台板的拼接位置没有采用常见的齐平对接，而是预留了3毫米的工艺伸缩缝，每块走台板的固定螺栓孔都做了长圆孔设计，适配车间昼夜温差带来的钢结构热胀冷缩变形，避免夏季高温时板材拱起、冬季低温时焊缝拉裂的问题。主梁两端的端梁连接面，所有螺栓孔的位置度公差控制在0.2毫米以内，连接法兰面做了铣平处理，不需要额外加调整垫片就能保证两根主梁的平行度，现场安装时不用反复配钻、刮研，能缩短近三分之一的安装周期。护栏的横杆与立柱连接采用了插接式结构，不需要现场满焊，插接深度预留了15毫米的调整量，能抵消主梁长期使用后的下挠变形带来的护栏错位，不会出现横杆掰弯、焊缝开裂的情况。主梁内部的加劲肋布置，没有采用等间距排布的常规设计，而是根据10吨额定载荷下的弯矩分布曲线，在跨中位置加密加劲肋间距，两端剪力较大的区域增加横向加劲肋的厚度，在保证整体刚度满足满载下挠值要求的前提下，比同参数的常规主梁轻了近8%，既降低了自身结构重量对端梁轮压的负担，也减少了钢材的无谓消耗。走台边缘的踢脚板做了向内翻边的折边处理，不用额外焊接角钢做加强，折边高度刚好符合安全规范要求，表面没有突出的焊瘤、锐角，巡检人员走动时不会被刮破工作服，也能防止工具、小零件从走台缝隙掉落砸伤下方作业人员。
