气动齿轮式工字钢夹持锁紧机构

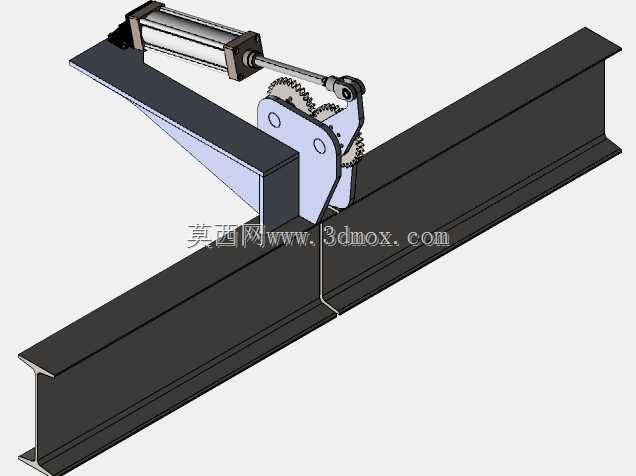

　　在钢结构加工、型材吊装转运、自动化生产线工件定位的场景里，这类夹持机构的使用频率极高，区别于传统手动螺旋锁紧的夹具，这套采用气动驱动搭配齿轮传动的夹持结构，能在保证夹持力稳定输出的同时，大幅缩短工件装夹的辅助时间，适配车间内批量型材加工的节拍需求。从结构布局来看，整套机构直接挂载在工字钢翼缘上方，安装时不需要对工字钢做额外的打孔、焊接改造，只需要调整两侧夹爪的初始开口尺寸，就能适配对应规格的热轧工字钢，安装边界完全贴合工字钢上翼缘的宽度范围，夹爪的咬合面做了防滑齿形处理，接触时能嵌入工字钢翼缘的表层氧化皮，避免受侧向载荷时出现滑移脱落的问题。驱动端采用标准笔型气缸作为动力源，气缸的活塞杆输出端连接主动齿轮轴，

　　通过一对啮合的圆柱齿轮把直线往复运动转化为夹爪的同步开合动作，齿轮传动的啮合间隙控制在0.1mm以内，保证两侧夹爪的动作完全同步，不会出现单侧偏载导致的夹持歪斜，相比连杆式的同步结构，齿轮传动的传动比恒定，长期使用后磨损量更小，维护时只需要定期补充齿轮啮合面的润滑脂即可，不需要频繁调整连杆的铰接间隙。夹臂的结构采用折弯钢板焊接成型，折弯处做了加强筋过渡，能承受夹持时产生的弯曲应力，气缸的安装座和夹臂之间采用螺栓连接，后期如果需要适配更大规格的工字钢，只需要更换对应长度的夹臂，不需要改动驱动端和齿轮传动组的结构，模块化的设计思路能降低备件的储备成本。在实际使用场景中，这套机构可以搭配行走轮组件组成工字钢轨道巡检小车的锁紧停靠装置，

　　当小车移动到指定工位后，气缸伸出带动夹爪抱紧工字钢翼缘，抵消作业时产生的倾覆力矩，保证停靠位置的精度；也可以作为型材吊装时的辅助吊具，搭配卸扣和吊装带使用，相比传统的钢丝绳捆绑，夹持和松脱的动作都能通过气阀远程控制，作业人员不需要靠近吊装区域，能大幅提升吊装作业的安全性。设计过程中重点校核了夹爪的夹持力和气缸输出推力的匹配关系，按照0.5MPa的常规车间供气压力计算，气缸的理论输出推力能让夹爪对工字钢翼缘产生足够的正压力，配合咬合面的防滑结构，能保证承受额定载荷时的安全系数大于3，满足车间内常规作业的载荷要求。齿轮组的两侧加装了薄型防护挡板，避免车间内的焊接飞溅、铁屑杂物落入齿轮啮合面，造成齿轮卡滞或者齿面磨损，

　　气缸的进出气口加装了节流阀，能调整夹爪开合的速度，避免动作过快产生撞击噪音，也能防止夹爪碰撞工件表面造成型材外观损伤。整套机构的外形轮廓完全顺着工字钢的截面形态布局，没有突出的尖锐棱角，在轨道上移动时不会和周边的管线、支架产生干涉，安装时只需要把机构卡在工字钢上翼缘，调整好夹爪的初始位置，接通气源就能投入使用，不需要复杂的调试过程，对一线操作人员的技能要求很低。
