人体工学曲面手握操作把手结构设计

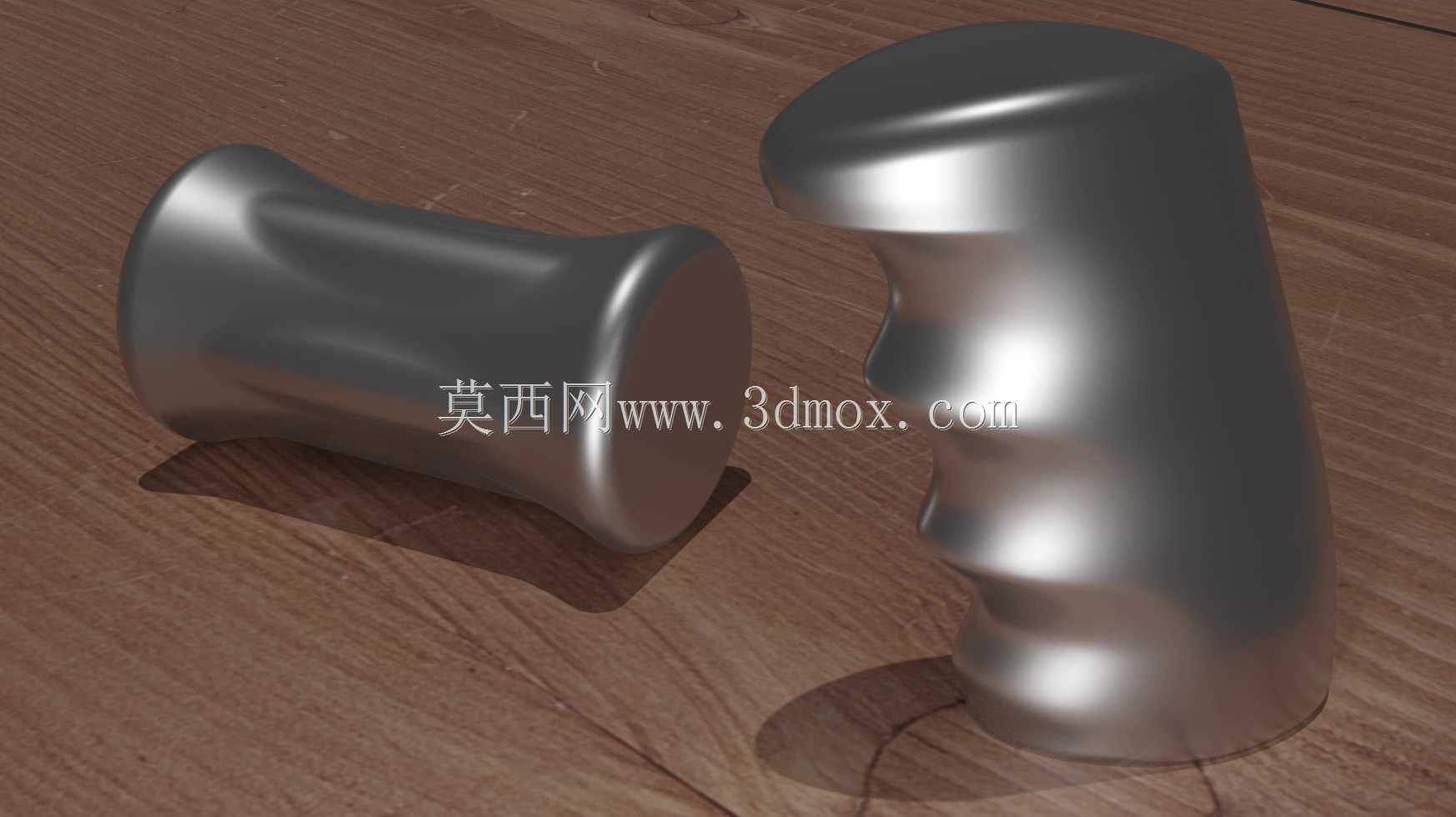

　　这类曲面手握件的应用场景覆盖多类手动操作设备，从手动工装夹具的锁紧操作端、小型检测设备的握持手柄，到便携动力工具的辅助握持结构，都能见到同类型结构的身影，核心作用是为操作人员提供稳定、低疲劳的施力界面，避免长时间操作时的局部应力集中，降低操作劳损概率。从功能特性来看，该手握结构采用非对称曲面造型，区别于传统直筒型握把的等径设计，指位区域做了内凹的贴合弧面，握持时四指可自然嵌入对应曲面，掌心接触区域做了平缓的外凸过渡，不会出现直筒握把常见的硌掌问题，施力时的受力面能均匀分散到手掌各区域，无论是持续握持移动设备，还是瞬间发力扳动锁紧结构，都能保证握持力不打滑，操作反馈更直接。设计过程中首先要匹配握持受力的人机数据，

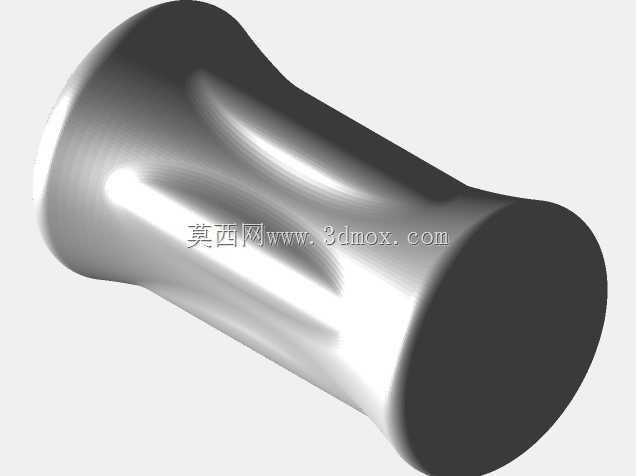

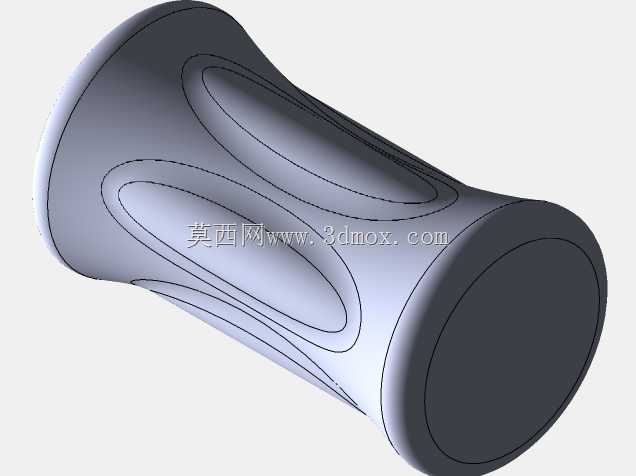

　　参考成年人手部尺寸的百分位数值，确定握把的最大握持直径范围，保证不同手型的操作人员都能稳定握持，曲面的凹陷深度控制在指腹贴合的合理区间，过深会导致小手掌用户卡指，过浅则无法起到定位防滑的作用。握把的两端做了不同的结构处理，一端为平整的安装对接面，可通过内螺纹孔或者过盈配合的方式与操作杆、设备主体连接，安装边界的直径与对接杆件的外径保持一致，避免安装后出现台阶硌手的问题，另一端做了圆弧收边处理，握持时手掌端部不会被锐边划伤，同时也能避免端部磕碰造成的结构变形。从结构建模的逻辑来看，这类曲面握把无法通过简单的旋转凸台完成，需要先绘制握持方向的中心引导线，再在不同截面上绘制对应位置的轮廓曲线，通过放样或者边界凸台的方式生成基础曲面，

　　之后对指位凹陷区域做局部的曲面裁剪与补面，保证所有曲面之间的曲率连续，不会出现生硬的折边，最后对所有棱边做圆角过渡处理，圆角半径根据接触位置的不同做差异化设置，掌心接触区域的圆角半径更大，指缝位置的圆角半径适配指腹的弧度，保证握持触感的一致性。实际选型应用时，需要先确认安装端的连接尺寸，根据操作力的大小选择匹配的材质，常规轻载操作场景可采用工程塑料注塑成型，重载操作场景则可采用铝合金或者不锈钢机加工成型，表面做喷砂或者哑光处理，进一步提升握持的摩擦力，避免带手套操作时出现打滑问题。这类握把的安装长度需要根据操作空间确定，保证握持时手部不会与设备周边的其他结构发生干涉，操作行程范围内的握把活动轨迹需要提前做空间校核，

　　避免扳动过程中握把碰撞周边的管线或者结构件。不同于标准件的直柄握把，这种人体工学曲面握把在长时间操作的工位上优势更明显，能有效降低操作人员的握持力度，减少手部肌肉的持续紧张，在频繁操作的手动工装上替换传统直柄握把后，能明显降低操作疲劳度，提升长时间作业的操作稳定性。建模过程中需要注意曲面的壁厚均匀性，如果采用注塑工艺生产，整体壁厚要控制在合理区间，避免出现壁厚差异过大导致的缩痕或者变形问题，安装孔的位置要做加强筋结构，保证连接强度，避免施力时安装位置出现断裂。
