双指圈式铰接操作手柄结构设计

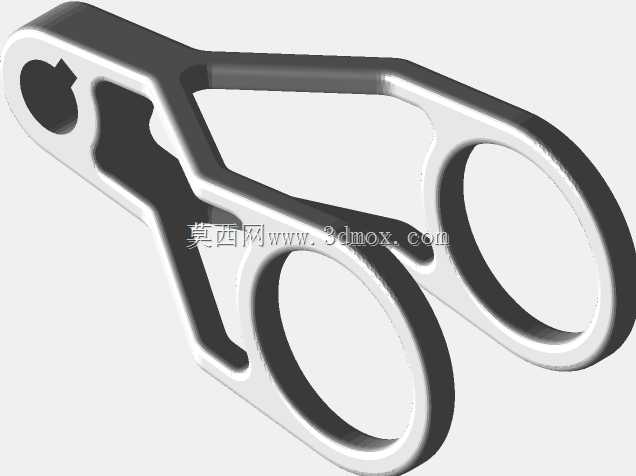

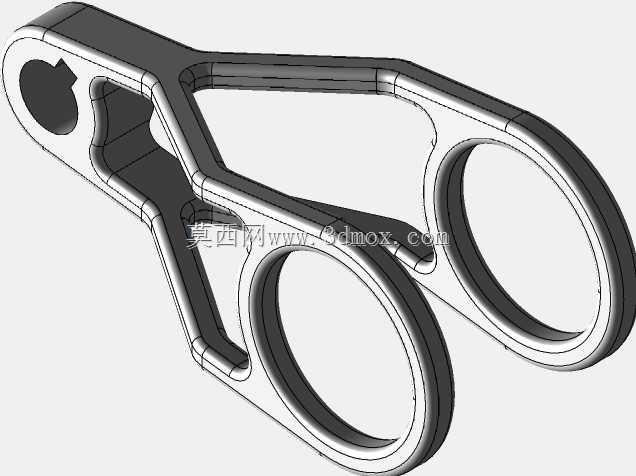

　　该铰接操作手柄属于手动操作类五金构件，主要适配小型手动夹持工具、便携锁紧机构、医疗辅助操作器械等需要双指施力的场景，在日常民用工具、实验室小型工装、户外便携装备中都能见到同类结构的应用，核心作用是通过手指的捏合动作传递操作力，带动末端执行机构完成夹持、锁紧、释放等动作，相比单指操作的压杆结构，双指圈的设计能分散指部压力，长时间操作不易产生局部压痛，施力过程也更稳定可控。从结构设计逻辑来看，整体采用对称式双指圈布局，两个指圈的内径尺寸适配成年人食指与中指的指围范围，圈体内侧做了圆弧过渡处理，没有尖锐棱角，避免操作时硌伤皮肤；指圈与上端铰接基座之间通过变截面的支撑臂连接，支撑臂的截面采用内凹加强结构，

　　在不增加整体壁厚的前提下提升了臂体的抗扭与抗弯强度，捏合施力时不会出现臂体过度形变导致的力传递损耗。上端的铰接基座设置了同轴的销孔，用于安装铰接销轴，销孔的公差带选用间隙配合区间，既能保证销轴装配后转动顺畅，又不会出现过大的旷量导致操作虚位；铰接端面做了0.2mm的凸台设计，装配后两个配合面之间留有微小间隙，避免长期转动摩擦出现端面咬死的问题。从安装边界来看，该构件整体外轮廓的最大宽度适配双指自然张开的操作间距，安装时仅需在上端铰接位置匹配对应直径的销轴，预留出捏合动作所需的转动行程空间即可，不需要额外的复杂安装座，整体结构紧凑，能适配狭小空间内的手动操作需求。设计过程中针对受力集中的位置做了应力分散处理，支撑臂与指圈、

　　支撑臂与铰接基座的连接位置都采用了大圆角过渡，避免应力集中导致的构件断裂，整体壁厚均匀，不管是采用金属压铸、注塑成型还是3D打印加工，都能避免成型过程中出现缩孔、变形等缺陷。在实际使用场景中，这类结构常被用于小型止血钳、便携夹钳、手动锁紧卡扣等产品上，捏合时两个指圈向内收拢，带动上端铰接位置的联动结构输出直线或者旋转动作，松开后依靠配套的弹性元件自动复位，操作行程控制在成年人手指舒适的活动范围内，不需要过大的捏合力就能完成操作，即便是手部力量较小的使用者也能轻松操作。结构的对称设计也降低了加工与装配的难度，两个指圈的受力路径完全一致，长期使用后不会出现单侧磨损过度的问题，铰接位置的销孔可以根据实际需求加装铜套或者自润滑衬套，进一步提升构件的使用寿命，适配高频次操作的使用场景。
