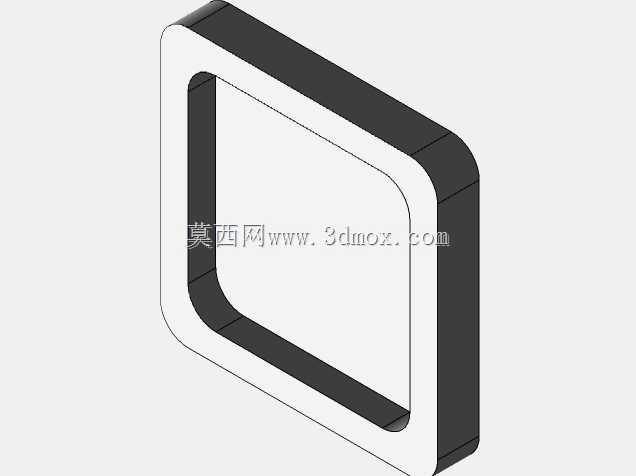

这类带圆角过渡的中空框型构件,在机械加工领域常作为路径加工练习的典型载体,也可直接作为小型设备的外框护罩、工装定位框体使用,覆盖数控铣削、立铣加工等多类加工场景。从实际应用来看,这类构件常被用在小型自动化设备的外围防护框架上,依托自身规整的框型结构,既可以为内部的传动、检测元件提供物理防护,避免加工过程中切屑飞溅、外力磕碰损伤内部精密部件,也能作为安装基准面,为传感器、走线槽、小型气动元件提供统一的安装定位依托。在数控加工实训场景中,这类构件是练习路径工作台编程逻辑的绝佳载体,其结构同时包含了直线段轮廓加工、内凹圆角过渡加工、等距壁厚控制、内外轮廓分层铣削等多个核心加工知识点,能够帮助操机人员快速掌握轮廓铣削的路径规划逻辑,理解刀具半径补偿在实际加工中的应用方式。
从设计思路上看,这类构件采用等壁厚的框型结构,内外轮廓保持固定的偏移距离,所有转角位置均采用统一半径的圆角过渡,没有尖锐的直角转角,一方面是为了避免加工过程中刀具在直角位置出现进给停顿、切削力突变导致的刀痕过深问题,另一方面圆角结构也能有效降低构件的应力集中系数,在作为防护构件使用时,不会因为边角应力集中出现受外力开裂的情况。设计过程中需要优先确定外轮廓的整体尺寸边界,再根据选用的立铣刀直径、加工切削参数确定合理的壁厚数值,壁厚过小会导致加工过程中构件刚性不足,出现振刀、变形的问题,壁厚过大则会造成材料浪费,同时增加不必要的切削工时。内外轮廓的圆角半径需要匹配加工所用刀具的直径,内圆角半径不能小于刀具的半径值,否则会出现刀具无法加工到位、需要额外进行电火花清角的工序,大幅提升加工成本。
从安装边界来看,这类框型构件的外轮廓平面度需要控制在合理公差范围内,作为安装基准使用时,底面的平面度公差直接影响后续安装在其上的元件定位精度,因此加工过程中需要先完成基准面的铣削,再以此为基准加工内外轮廓。构件的厚度方向尺寸需要匹配安装场景的空间要求,作为小型设备护罩使用时,厚度一般控制在10-30mm区间,既保证足够的结构刚性,也不会占用过多的设备内部空间。安装孔位一般会均匀布置在外轮廓的直边段上,避开圆角过渡区域,避免孔位距离边缘过近导致安装时构件开裂,孔位的间距需要根据固定螺栓的规格确定,保证螺栓拧紧后构件能够平整贴合在安装基面上,不会出现局部翘曲的问题。
在实际加工过程中,这类构件的路径规划需要遵循先外轮廓后内轮廓、先粗加工后精加工的原则,粗加工时预留0.2-0.5mm的精加工余量,采用分层铣削的方式去除大部分余量,避免单次切削深度过大导致刀具负载过高、构件变形。精加工时需要保持恒定的进给速度和切削转速,保证整个轮廓的表面粗糙度均匀,圆角过渡位置需要适当降低进给速度,避免因为刀具转向导致的过切或者欠切问题。加工完成后需要对构件的边角进行去毛刺处理,去除铣削过程中产生的飞边,避免安装过程中划伤操作人员,同时也能保证构件与其他部件配合时的贴合精度。这类构件虽然结构简单,但是涵盖了数控铣削加工中最核心的路径规划、参数选择、公差控制知识点,不管是作为加工实训的练习件,还是作为实际设备中的功能构件,都具备很强的实用价值,能够帮助设计和加工人员建立从结构设计到工艺落地的完整思维逻辑,理解结构设计如何匹配加工工艺,如何在满足功能要求的前提下降低加工难度、提升加工效率。
