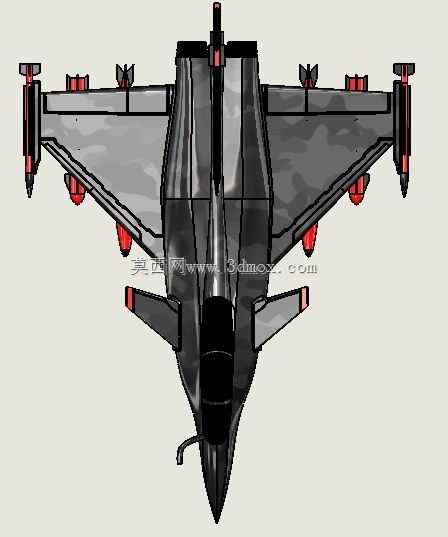

流线型阵风机身曲面结构三维数模

　　该曲面构件为航空飞行器机身段的外形数模，整体采用大曲率顺滑过渡的流线型构型，在航空装备研发场景中，这类机身曲面数模主要用于飞行器气动外形验证、风洞试验前置仿真、整机装配干涉检查以及后续蒙皮成型工艺的数模依据。从实际工程用途来看，该段机身作为飞行器外部气动轮廓的核心组成部分，直接决定飞行过程中空气阻力的大小、气流分离的起始位置以及跨音速飞行阶段的激波分布特性，是飞行器总体设计环节中连接气动计算与结构详细设计的关键中间载体。

　　从功能特性上看，该数模还原的机身段采用尖头渐扩的修形构型，前端尖锐收缩以降低高速飞行时的头部激波阻力，中段曲面平滑过渡保证气流沿机身表面的附面层稳定发展，避免过早出现气流分离导致的压差阻力激增，上部的棱线修形既兼顾了机身结构的纵向刚度需求，也为后续机载设备的整流安装预留了外形边界。设计过程中遵循航空曲面建模的连续性要求，所有相邻曲面之间均达到G2曲率连续，不存在曲率突变的折角或凹陷，保证后续蒙皮拉伸成型时不会出现应力集中导致的板材开裂，也能避免飞行过程中曲面折角处产生的气动噪声与局部紊流。

　　建模思路上采用了从基准控制线到曲面放样的正向设计逻辑，首先根据气动计算给出的不同站位截面型值点搭建空间骨架线，对骨架线的控制点进行曲率梳检查，调整控制点权重保证各截面之间的顺滑过渡，再通过边界混合、曲面填充的方式生成整体外曲面，最后对曲面进行偏差分析，确保所有曲面的法向偏差控制在工程允许的公差范围内，同时对曲面的最小曲率半径进行校验，保证后续蒙皮成型工艺的可实现性，避免出现曲率半径过小导致的成型回弹超差问题。

　　从安装边界与尺寸逻辑来看，该机身段的截面轮廓沿轴向呈连续渐变特征，前端截面收缩为尖点构型，向后逐步扩展为类梯形的机身截面，上部的纵向棱线沿整个段长保持连续，为后续与机翼、尾翼等相邻部件的对接提供了统一的外形基准。在实际装配场景中，该曲面作为机身的外轮廓基准，内部需要预留桁条、隔框的安装空间，曲面的厚度偏移量需要根据不同位置的受力情况进行调整，前端受气动冲击较大的区域蒙皮厚度适当增加，中段受力均匀区域可采用等厚蒙皮设计，所有偏移后的曲面均需要与内部结构件的安装面保持匹配，避免出现装配间隙或干涉。

　　在工程应用环节，这类曲面数模还可直接导入CFD仿真软件进行气动特性计算，提取不同迎角、马赫数下的升阻系数、压力分布云图，为气动外形的优化迭代提供数据支撑；也可用于数控加工的刀路生成，直接加工出风洞试验用的缩比模型，验证仿真计算结果的准确性。对于结构设计从业者而言，这类高质量的连续曲面数模是开展后续结构详细设计的基础，所有内部隔框的站位、桁条的走向都需要贴合该外曲面的法向进行布置，保证结构件与蒙皮之间的连接贴合度，减少装配时的修配工作量。建模过程中对曲面质量的控制直接影响后续所有环节的工作效率，若曲面存在曲率不连续、微小褶皱等问题，会导致网格划分时出现畸变单元，影响仿真计算精度，也会在数控加工时出现刀路跳刀、加工表面质量不达标的问题，因此在曲面构建完成后需要通过高斯曲率分析、反射线分析等多种手段对曲面质量进行全面检查，确保曲面满足航空级的建模精度要求。
