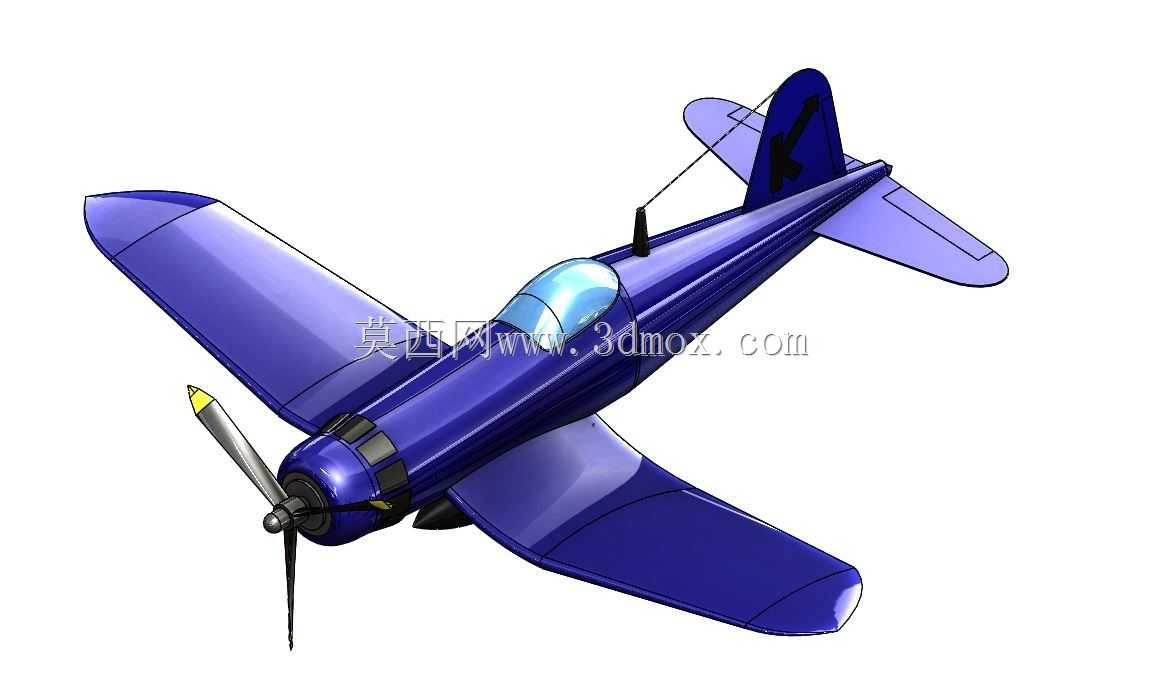

F4U海盗战机机翼结构三维建模设计

　　在航空装备结构设计领域，F4U海盗作为二战时期经典的舰载螺旋桨战斗机，其倒海鸥翼布局的设计一直是航空结构教学与复古机型复刻设计中的典型参考案例，本次建模围绕该机的机翼主体结构展开，还原了实机机翼的气动外形与结构衔接逻辑。从实际应用场景来看，这类机翼结构模型可用于航空科普教具开发、复古航模的结构设计参考、影视动画道具的资产制作，也能作为航空类专业机械结构课程的教学案例，帮助学习者理解低速螺旋桨战机的机翼受力布局与气动外形设计逻辑。

　　从设备实际用途维度拆解，F4U海盗的倒海鸥翼设计最初是为了解决大功率星型发动机配套大直径螺旋桨的起降净空问题，同时兼顾机翼折叠后适配航母机库的尺寸限制，机翼中段的下折角度经过精确计算，既可以让主起落架长度控制在合理范围内，降低起落架结构重量，又能减少机翼与机身衔接处的气动干扰阻力，建模过程中完整还原了这一关键角度特征，机翼与机身的衔接曲面做了连续过渡处理，保证气动外形的还原度。

　　产品功能特性层面，建模过程中完整复现了机翼的三个核心功能段：翼根衔接段负责传递机翼升力至机身主承力框，预留了起落架收纳舱的结构空间；中外翼段设置了倒海鸥折角，是机翼主承力梁的核心布置区域，翼型厚度从折角处向翼尖逐步递减，匹配低速飞行时的升阻比需求；翼尖段做了扭转设计，避免大迎角飞行时翼尖先失速，提升战机的低空机动操控性能。机翼后缘预留了副翼与襟翼的安装接缝，前缘还原了实机的机翼缝翼结构位置，可直接用于后续活动舵面的结构拆分设计。

　　设计思路上，整个建模过程遵循从基准骨架到曲面蒙皮再到结构细节的正向设计逻辑，首先根据实机的三视图基准确定机翼的展长、弦长、上反角与倒海鸥折角的基准线，搭建主翼梁、翼肋的位置骨架，再通过多截面曲面拟合生成机翼的蒙皮外形，保证翼型在各个展向位置的准确性，曲面完成后做了连续性检查，避免出现曲面褶皱、曲率突变的问题，最后补充机翼上的天线基座、航行灯安装位、机炮射击口的细节特征，所有特征的位置都严格匹配实机的结构布局，没有随意添加冗余结构。

　　外形尺寸与安装边界方面，模型按照实机1:1比例还原的状态下，单侧机翼展长控制在6.1米左右，机翼根部弦长约3.2米，翼尖弦长约1.1米，倒海鸥翼的下折点距离机身轴线约2.3米，折角角度约为18度，机翼与机身的衔接面完全匹配机身中段的安装轮廓，可直接装配到对应比例的F4U机身模型上；机翼折叠状态下，外翼段向上折叠后的整体高度控制在4.2米以内，完全匹配航母机库的高度限制要求；主起落架安装位位于折角最低点，安装面的孔位基准与起落架支柱的安装轴线完全对齐，预留的收纳舱尺寸可以容纳收起状态的起落架轮胎与支柱结构，不会出现运动干涉。

　　从结构设计从业者的角度来看，这类经典机型的结构建模不能只追求外形相似，更要理解每一处结构设计背后的工程逻辑，比如倒海鸥翼的折角位置并非随意设定，而是要平衡起落架长度、气动阻力、结构强度三者的关系，折角太靠近翼根会导致主起落架过长，增加结构重量，折角太靠近翼尖则会增大气动干扰阻力，同时削弱机翼的结构强度；机翼的翼型选择也匹配了该机的低空高速飞行需求，低速下可以提供足够升力，高速下阻力控制在合理区间。建模过程中对这些工程逻辑的还原，比单纯的外形复刻更有参考价值，不管是用于航模改装、教学演示还是虚拟仿真场景，都能提供准确的结构基准，避免后续设计中出现尺寸不匹配、结构干涉的问题。
