镂空桁架式格构塔架结构三维设计

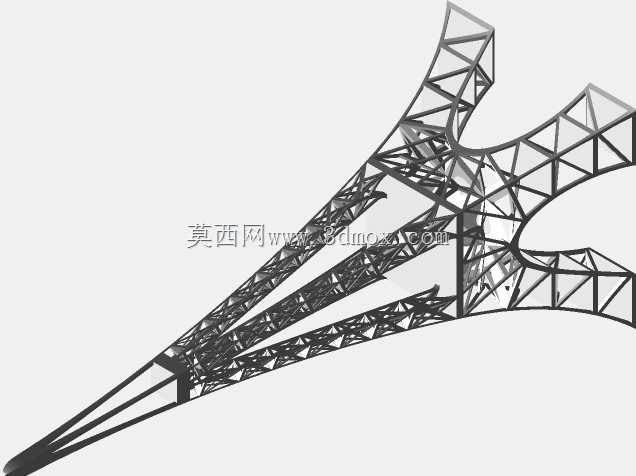

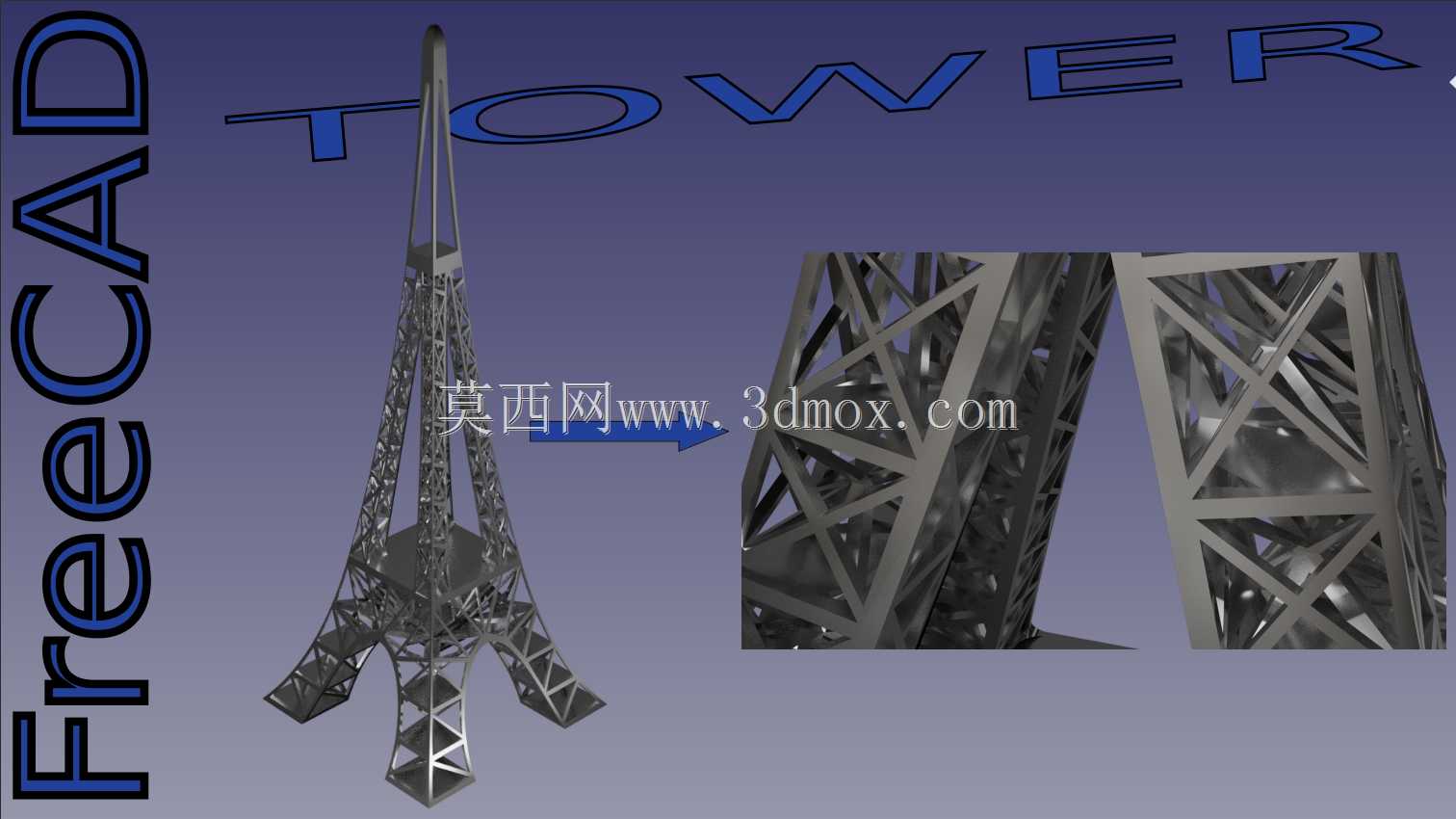

　　这类格构式镂空塔架的三维结构设计，首先要匹配不同场景的受力与安装边界要求，在文旅场景中，这类等比例缩放的塔架结构可作为主题园区的景观标识装置，依托镂空桁架的通透感降低风阻影响，同时还原标志性高耸构筑物的视觉特征；在工程实训场景中，该模型可作为空间桁架结构的教学演示载体，帮助结构设计从业者理解格构式构件的传力逻辑，掌握斜腹杆与主弦杆的节点连接处理方式。从设计思路来看，整个塔架采用变截面空间桁架布局，底部采用四支腿外扩的支撑形式，扩大支撑面的投影范围，降低整体结构的重心高度，提升静置状态下的抗倾覆能力，从底部向上主弦杆逐步向内收分，形成符合高耸结构受力特性的锥形轮廓，减少上部结构的迎风面积，降低水平风荷载对底部支座的弯矩作用。

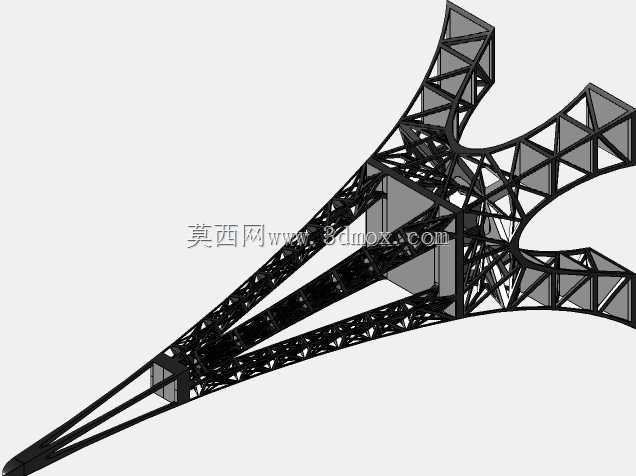

　　结构的腹杆体系采用交叉斜撑布置，每一段主弦杆之间的斜腹杆形成稳定的三角形受力单元，避免格构段出现局部失稳的问题，所有杆件的连接节点都做了共面处理，保证杆件之间的传力路径直接，避免节点处出现附加弯矩，在塔架的上部区段，腹杆的排布密度适当提升，匹配上部结构可能搭载的小型标识件、装饰件的局部荷载需求，同时兼顾整体造型的视觉协调性。从安装边界来看，塔架底部的四个支腿端面预留了统一的安装基准面，每个支腿端都设置了适配常规地脚连接的安装孔位，安装时可直接通过地脚螺栓与预制混凝土基础或者钢结构安装基座连接，不需要额外做过渡连接件，支腿外扩的尺寸经过核算，在常规户外安装场景下，不需要额外设置拉索辅助固定，就能满足六级风荷载下的结构稳定性要求。

　　整个模型的结构拆分完全遵循实际加工的工艺逻辑，每一段桁架段都可以单独拆解为下料单元，主弦杆采用标准型材规格，斜腹杆的下料长度统一归为少数几种规格，减少实际加工时的下料种类，降低加工环节的材料损耗与工艺复杂度，节点处的连接形式既可以采用焊接固定，也可以通过节点板配合螺栓做装配式连接，适配不同的加工条件与现场安装需求。在细节处理上，塔架的每一处杆件相交位置都做了相贯线的精准处理，没有出现杆件错位或者干涉的问题，结构的镂空比例经过反复调整，既保证了整体结构的刚度，不会因为过度镂空导致局部杆件长细比超标，也避免了杆件排布过密带来的材料浪费与风阻增大问题，塔架顶部的收头段做了平滑过渡，没有出现结构突变，

　　保证上部荷载能够均匀传递到下部的四根主弦杆上。这类格构塔架的设计逻辑同样可以迁移到通讯基站塔、景观照明塔、小型观测塔等同类高耸格构结构的设计中，通过调整整体高度、杆件截面规格、支腿外扩尺寸，就可以适配不同的荷载要求与安装场景，模型中采用的三角形稳定桁架单元、变截面收分、底部外扩支撑等设计手法，都是高耸格构结构设计中经过长期工程验证的成熟方案，能够在控制整体用钢量的前提下，最大化提升结构的承载能力与抗风稳定性。
