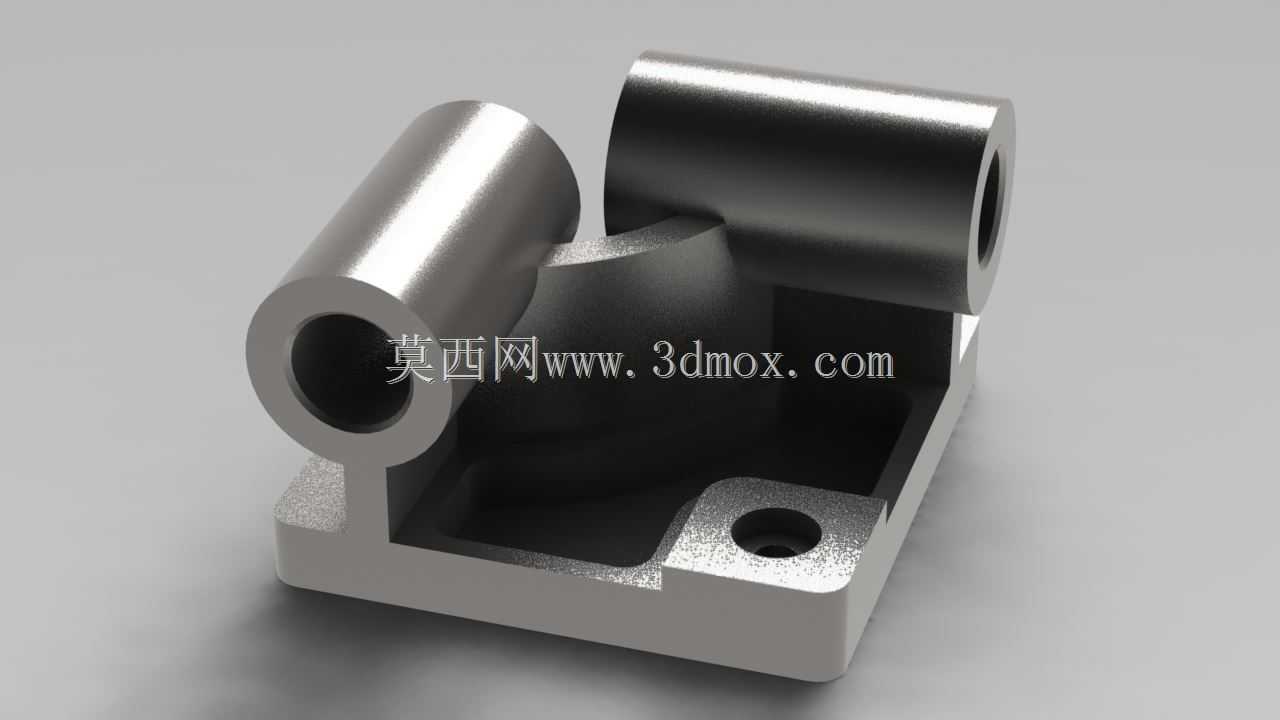

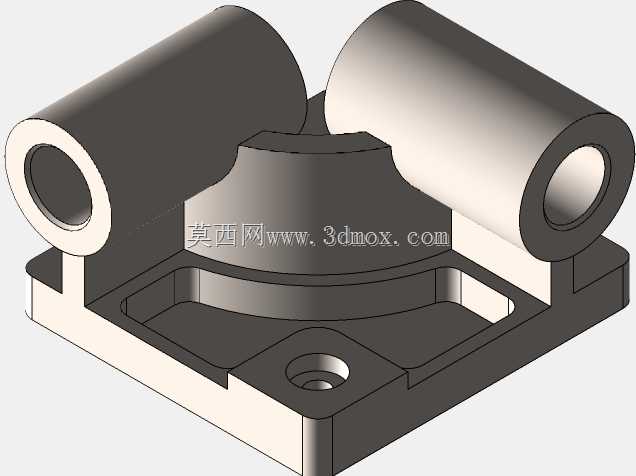

双筒支座式机械安装连接结构件

　　该结构件属于小型设备安装定位类支撑构件，常见于轻工自动化输送线的侧边导向组件安装位、小型检测设备的探针调节模块基座、实验室小型试验台的工装固定座等场景，核心作用是为两根平行布置的轴类杆件提供稳定的同轴支撑，同时通过底座的安装孔实现与设备主框架的刚性连接，避免轴类部件运行过程中出现径向窜动或角度偏移。从结构设计逻辑来看，构件采用一体化铣削成型思路，底座为带沉槽的矩形框式结构，沉槽设计一方面可以削减整体构件重量，减少不必要的材料冗余，另一方面能够为两个筒状支撑结构提供底部的连接加强筋，避免筒身与底座衔接位置出现应力集中断裂的问题。两个平行布置的空心筒身是核心功能部位，内孔尺寸与待安装的导向轴、导杆类零件采用间隙配合公差，

　　筒身长度经过受力核算，能够保证轴类部件插入后获得足够的支撑长度，不会因悬臂过长出现运行抖动；两个筒身的中心距严格按照配套轴系的设计间距设定，同轴度、平行度公差控制在机械加工常用的IT7级范围内，满足普通工业场景下的运动精度要求。底座的安装部位设置了带沉孔的安装凸台，凸台高度略高于底座上平面，安装时螺栓穿过沉孔锁紧后，螺栓头部不会突出底座平面，避免与其他周边部件产生运动干涉；沉孔的尺寸适配常用的内六角圆柱头螺栓，安装时无需额外加工避让空间，直接通过螺栓即可将构件固定在设备的安装面板或者型材框架上。从安装边界来看，构件整体外轮廓的长宽高尺寸适配小型设备的紧凑安装空间，底座底部为全平面设计，安装时与安装基面完全贴合，

　　不需要额外加工调整垫片即可保证安装水平度；两个筒身的外圆面做了倒角处理，装配轴类零件时可以起到导向作用，避免硬敲装配导致筒口变形。在实际使用过程中，该类构件通常搭配直线轴承或者铜套使用，空心筒身的内孔与衬套过盈配合，轴类零件在衬套内做往复直线运动或者定轴转动，底座的沉槽结构还可以预留润滑脂的存储空间，减少日常维护的注油频率；构件的棱边全部做了R角倒钝处理，既避免加工后残留的锐边划伤装配人员，也能减少应力集中点，提升构件长期承受交变载荷时的疲劳强度。设计过程中需要重点关注两个筒身与底座衔接位置的圆角过渡，不能采用直角衔接，否则在受侧向冲击力时，衔接位置极易出现裂纹；同时底座安装孔的位置要避开筒身的正下方区域，

　　保证螺栓锁紧时的压紧力能够均匀传递到底座整个贴合面，不会出现局部翘起的问题。这类结构件没有复杂的曲面特征，所有特征都可以通过常规的铣削、钻削工序完成加工，材料通常选用6061铝合金或者45号钢，根据使用场景的载荷需求选择表面处理方式，载荷较小的场景采用铝合金阳极氧化处理即可减重防锈，载荷较大的场景采用45号钢发黑或者镀锌处理提升强度与防锈能力。
