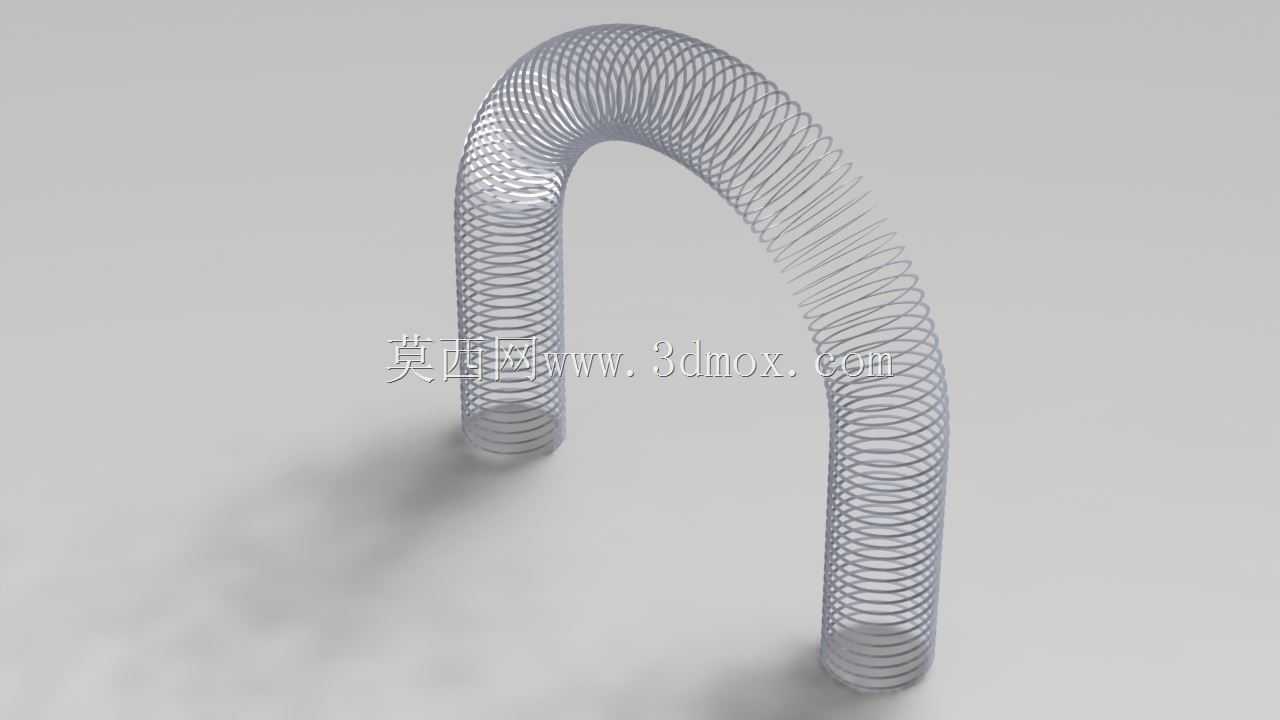

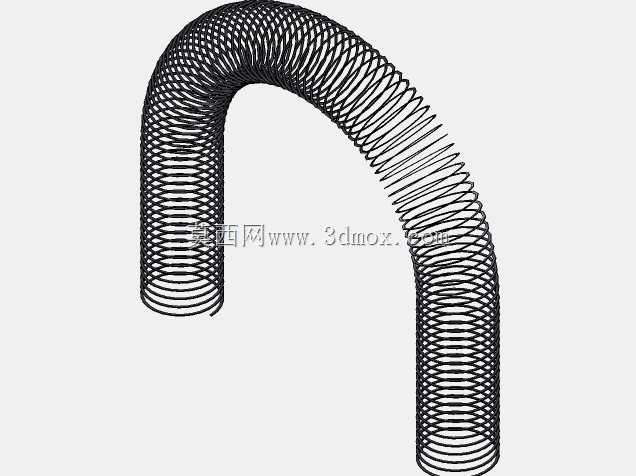

沿弯曲路径成型的Slinky螺旋弹簧结构

　　做结构设计这么多年，碰到过不少需要弹性件适配非直线安装空间的场景，最典型的就是狭小腔体内的柔性连接、异形轨迹的缓冲复位，还有一些玩具、教具里需要沿特定曲面延展的弹性结构，常规圆柱螺旋弹簧根本没法直接用，硬掰的话要么应力集中断丝，要么弹力曲线完全偏离设计值，这时候就得用到沿自定义路径扫掠成型的弯曲螺旋弹簧，也就是大家常说的Slinky结构的变体。

　　先讲实际应用场景，这类弹簧最早被人熟知是作为玩具的“机灵鬼”，但工业场景里的用法完全不一样：比如医疗设备里沿人体腔道走行的微创器械弹性支撑段，需要顺着弯曲的鞘管保持轴向弹性同时不卡滞内壁；还有自动化产线上异形轨迹的缓冲挡停，常规直弹簧只能沿轴向受力，碰到沿弧线运动的工件，要么挡停位置偏斜，要么弹簧受侧向力过早疲劳；甚至在一些穿戴式康复设备里，需要贴合人体关节弯曲轨迹的弹性绑带支撑件，也会用到这类沿路径成型的螺旋结构，它能在弯曲状态下依然保持均匀的螺距变化，不会出现局部并圈或者间隙过大的问题。

　　再说到功能特性，和普通圆柱弹簧最大的区别是，它的螺旋中心线不是直线，而是预先定义的空间曲线，这就意味着它的受力方向不再局限于单一直线轴向，而是可以沿着中心线的切线方向提供连续的弹性力，同时在垂直于中心线的方向上具备一定的柔性变形能力。设计的时候首先要确定的就是中心路径的曲率，曲率半径不能太小，否则弹簧丝在扫掠的时候会出现自相交，实际生产的时候也会因为绕制过程中丝材弯折应力超过屈服强度导致断裂，一般来说最小曲率半径要大于弹簧中径的1.5倍，这个是实际绕制工艺里摸出来的经验值，太小的话哪怕建模做出来了，实际打样或者量产的时候根本做不出来。

　　设计思路上，第一步不是直接画螺旋线，而是先根据安装空间的边界把中心引导线做出来，引导线必须是G2连续的光滑曲线，不能有硬折角，哪怕是安装端需要直线段过渡，衔接处也要做圆角顺滑，不然螺旋线扫掠到那个位置会出现螺距突变，受力的时候应力直接集中在折点位置，疲劳寿命会骤降。引导线确定之后，再根据需要的弹力大小计算弹簧丝直径、中径和有效圈数，这里要注意，沿弯曲路径的弹簧，有效圈数不能直接按直弹簧的公式算，因为弯曲段的每一圈的实际展开长度都不一样，曲率大的位置圈长更长，刚度会比同参数直弹簧低15%-25%左右，所以计算刚度的时候要给一个修正系数，根据整体路径的平均曲率来调，一般曲率越大，修正系数越小，也就是实际刚度比理论直弹簧刚度低得越多。

　　然后说外形尺寸和安装边界，这类弹簧的安装端一般会做并圈磨平的处理，和普通弹簧一样，但如果两端的安装位置不在同一直线上，安装端的支撑面要根据末端引导线的切线方向来做，不能统一磨成垂直于某一个固定平面，不然安装的时候弹簧会被强制掰正，产生预加的内应力，没使用就已经处于受力状态，寿命会大打折扣。安装空间的预留上，不能只留弹簧中径对应的圆柱空间，要沿着中心路径做一个扫掠的包络体，包络体的直径要比弹簧外径大10%-15%，因为弹簧受压的时候，弯曲段的外径会有轻微的胀大，尤其是曲率较大的弧顶位置，变形量比直弹簧大很多，留的间隙不够的话，弹簧工作的时候会和腔体内壁摩擦，轻则掉漆磨损，重则卡滞无法复位。

　　实际建模的时候很多新手容易犯的错就是直接用螺旋线沿路径扫掠的时候不设置方向控制，导致弹簧截面出现扭转，做出来的弹簧丝不是圆形截面沿路径法向延伸，而是歪扭的，实际生产的时候根本绕不出来，正确的做法是扫掠的时候让弹簧丝的截面始终垂直于中心引导线的法向平面，同时保持螺旋线的螺距沿引导线均匀分布，不能出现某一段螺距突然变密或者变疏的情况，除非是设计要求的变刚度结构。还有一个容易忽略的点是端圈的处理，弯曲弹簧的端圈不能像直弹簧那样直接并3/4圈，要根据末端的路径走向调整并圈的角度，保证安装的时候端圈能完全贴合安装座的支撑面，不会出现翘边。

　　从实际使用的反馈来看，这类弹簧最容易出问题的位置就是路径曲率最大的弧段，因为那个位置的弹簧丝在成型的时候已经有了初始的弯曲应力，工作的时候反复受压变形，应力幅比直段大很多，所以如果是重载工况，弧段的弹簧丝可以适当做喷丸强化处理，或者在设计的时候适当加大弧段的曲率半径，降低初始应力。另外如果是用于腐蚀环境，还要注意弹簧表面的处理，因为弯曲段的镀层在成型的时候容易出现微裂纹，比直段更容易被腐蚀，所以最好是先绕制成型再做表面处理，不要用预镀层的丝材直接绕制弯曲段。

　　很多人觉得这类弹簧就是个玩具结构，其实在工业场景里解决了很多异形空间弹性支撑的痛点，尤其是现在设备越来越小型化、结构越来越紧凑，很多安装空间根本容不下直弹簧加导向杆的组合，用沿路径成型的弯曲弹簧，既能省掉导向结构的空间，又能实现沿特定轨迹的弹性复位，只要在设计的时候把路径连续性、曲率半径、刚度修正、安装间隙这几个点控制好，实际使用的可靠性完全不输常规圆柱弹簧。
