工业制冷用400HP螺杆压缩机三维设计

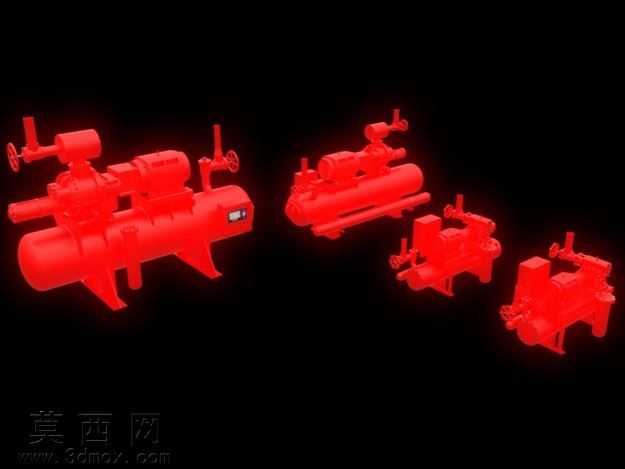

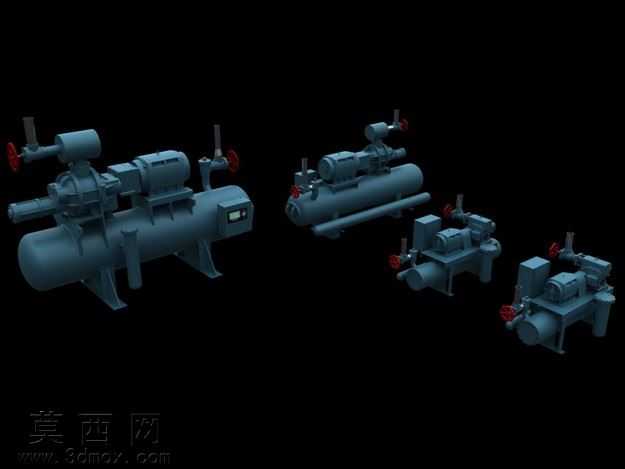

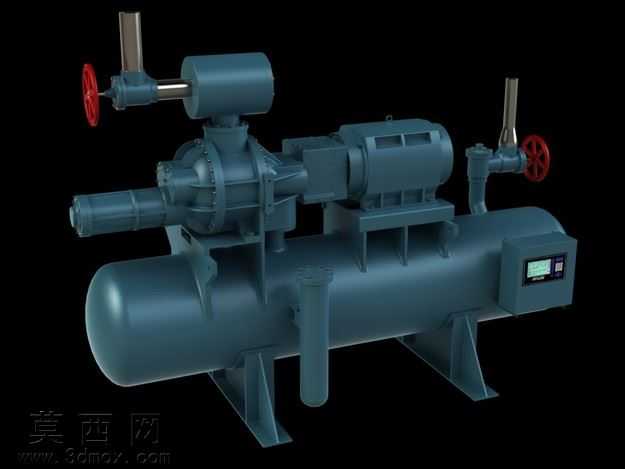

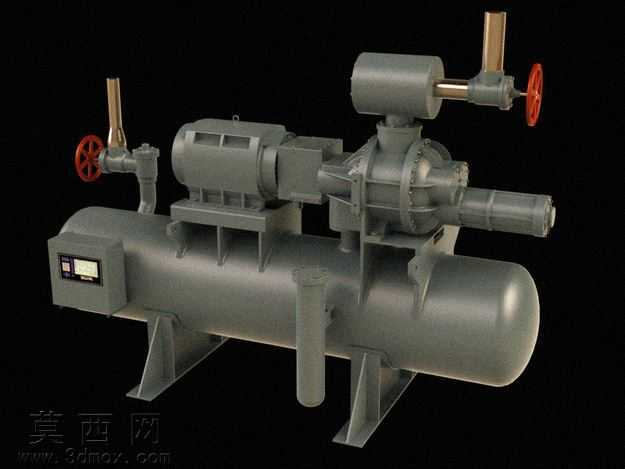

本模型为应用于工业制冷系统的400HP螺杆压缩机组三维设计，建模过程严格遵循螺杆式制冷压缩机的实际工程结构逻辑，采用自底向上的装配建模思路完成整体搭建。建模阶段首先针对核心的螺杆转子部件进行参数化构建，精准还原阴阳转子的型线啮合特征，确保转子间的配合间隙符合制冷压缩机的密封与运行要求，同时对转子腔、吸气端座、排气端座等壳体类零件进行实体建模，还原壳体的流道结构、安装定位面与密封槽特征，保证各部件的装配约束关系与实际设备完全一致。模型完整还原了机组的油分离储液器筒体结构，对筒体上的接管法兰、支座、视液镜安装位、控制面板安装槽等细节特征均做了精细化还原，同时搭建了机组的手动截止阀组件，还原了手轮、阀杆、阀体的结构细节，以及机组的驱动电机安装支座、联轴器连接结构，确保电机与压缩机主机的同轴度定位特征清晰可辨。材质与渲染阶段，针对机组的铸铁壳体部件赋予哑光深灰金属材质，模拟工业铸件的表面质感，对截止阀手轮赋予醒目的红色哑光漆材质，对金属管路、阀杆赋予抛光金属材质，对控制面板区域赋予玻璃与深色塑料的组合材质，通过场景布光突出机组的结构层次与部件区分度，渲染效果清晰展现各部件的装配位置与外形特征。设计过程中充分考虑螺杆制冷压缩机的功能逻辑，还原了能量调节机构的外部特征、油路系统的外接管路布局、安全保护阀件的安装位置，整体模型结构完整，各零件间无干涉错位，可用于制冷系统的方案展示、设备结构教学、安装布局模拟等场景，能够直观呈现大排量螺杆式制冷压缩机的整体构造与部件组成，帮助相关人员快速理解该类工业制冷核心设备的结构特点与装配关系。
