涡轮降噪喷嘴声音压缩机结构设计

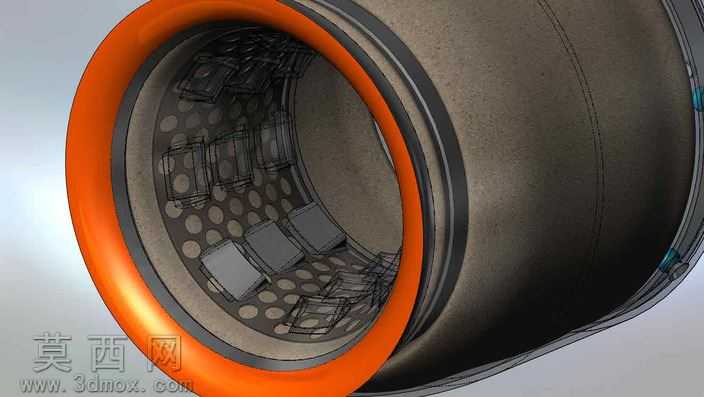

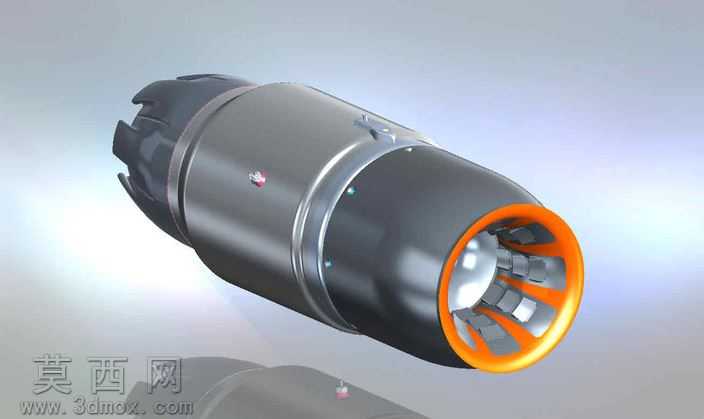

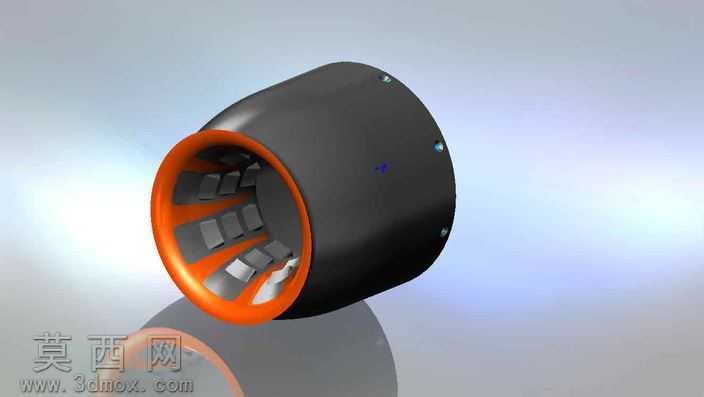

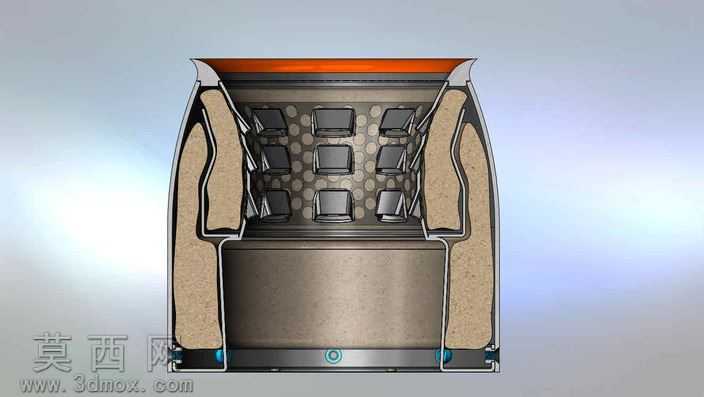

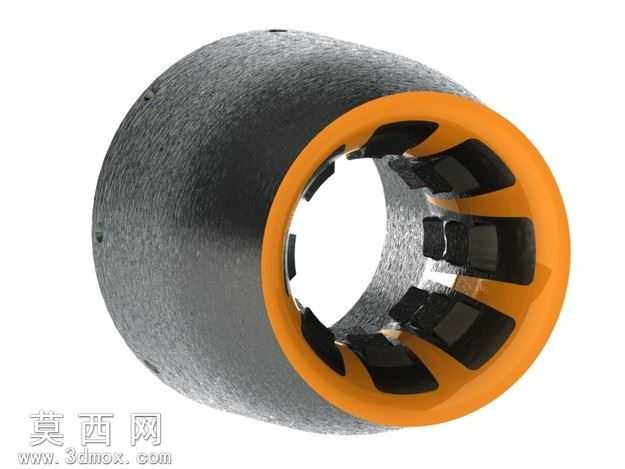

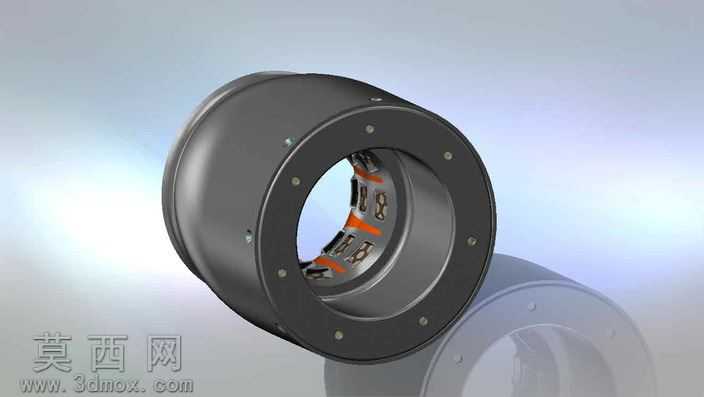

本模型为针对涡轮类设备运行噪音问题设计的喷嘴式声音压缩机，整体采用筒状回转体结构，建模阶段通过三维软件完成全参数化特征构建，从基础的筒体曲面拉伸、端面安装孔阵列，到内部导流降噪结构的细节特征，均按照实际装配逻辑完成几何约束，确保各部件尺寸匹配无干涉。渲染阶段采用哑光黑作为筒体主体材质，还原工程塑料或喷涂金属外壳的质感，进气端唇边采用亮面橙色硬质材质做区分，既提升视觉辨识度，也模拟了耐磨防撞的包边结构效果，内部导流叶片采用金属灰哑光材质，还原金属冲压件的表面质感，通过环境光漫反射设置，清晰呈现内部错落排布的导流消音结构细节。结构设计上，主体外壳为等壁厚圆筒，端面均匀布置安装固定孔位，可直接对接涡轮设备的出气端口，内部沿进气方向设置多组倾斜导流叶片，通过改变气流流通路径、打散高速紊流的方式降低气流冲击产生的噪音，同时在叶片间隙预留足够通流面积，避免因降噪结构造成过大的压损，影响涡轮设备的原有工作效率。设计思路源于日常涡轮类设备运行时高频噪音的痛点，尝试通过被动式气流梳理结构实现声压压缩，降低噪音向外传递的强度，整体结构无额外活动部件，依靠一体成型的内部流道实现消音效果，安装适配性强，可直接加装在对应尺寸的涡轮出气端，无需改动设备原有结构，既可以作为小型涡轮玩具的降噪改装配件，也可经过尺寸缩放适配工业通风、小型气动设备的降噪需求，建模过程中对内部叶片的倾斜角度、排布间距做了多轮参数调整，在通流效率和降噪效果之间取得平衡，所有特征均保留可编辑参数，方便后续根据不同使用场景调整尺寸参数。
