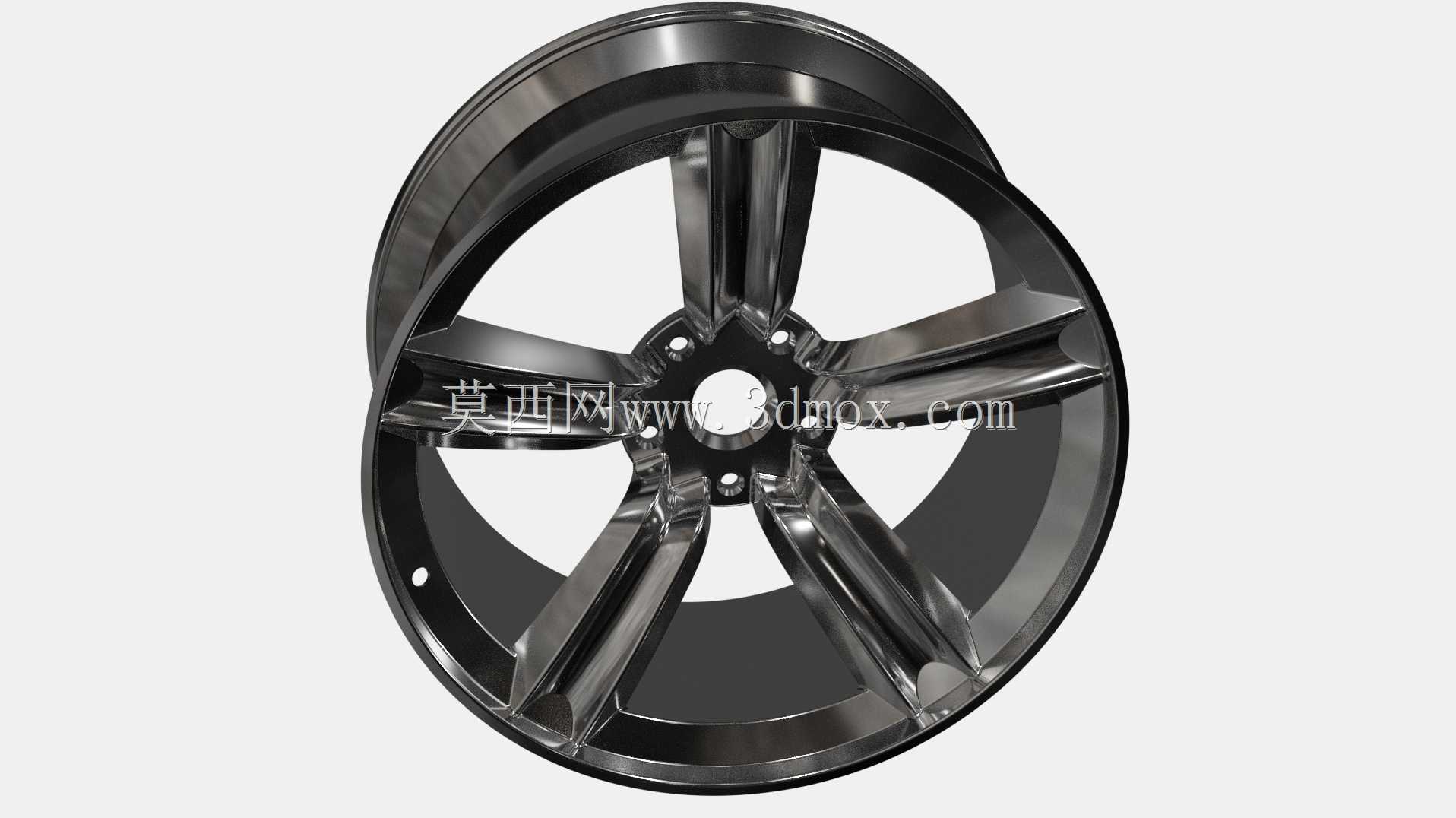

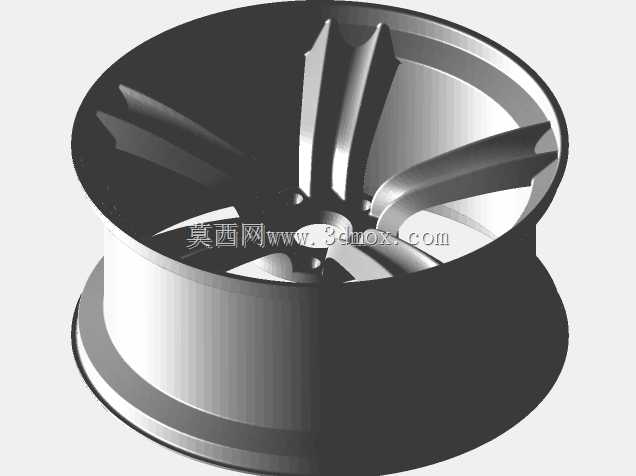

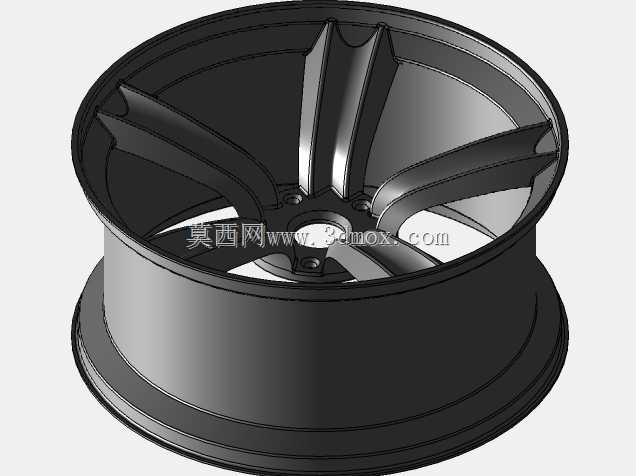

乘用车五辐亮面铝合金轮毂结构设计

　　在乘用车底盘行走系统的配套设计中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到整车行驶的平顺性、转向响应精度以及高速工况下的安全冗余。这款五辐结构的铝合金轮毂，在设计阶段首先围绕乘用车常用的17-19寸适配规格做安装边界校核，中心定位孔采用乘用车主流的60.1mm基准孔径，周边均匀分布5个螺栓安装孔，孔位节圆直径匹配多数紧凑级及中型家用车的114.3mm标准，可直接适配对应规格的制动盘、转向节装配面，无需额外加装变位垫片即可完成安装，轮辋部分的J值、偏距参数覆盖7J-8J区间，能够适配215-245mm宽度的民用子午线轮胎，满足日常城市通勤、高速巡航以及轻度非铺装路面行驶的轮胎安装需求。

　　从结构设计思路来看，这款轮毂采用五组宽体辐条的对称布局，每组辐条从中心安装座向轮辋边缘做渐变式延展，靠近中心座的辐条截面厚度更大，可承担车辆起步、制动时传递的扭矩载荷，辐条向轮辋延伸的过程中逐步收窄并做曲面过渡，既能够降低铸造环节的应力集中风险，也可以在保证整体结构强度的前提下削减非必要的材料用量，实现簧下质量的有效降低——对于乘用车而言，簧下质量每降低1kg，带来的操控响应提升效果相当于簧上质量降低5-8kg，这一设计细节直接优化了车轮的跳动惯性，让悬架系统能够更快速地跟随路面起伏动作，提升轮胎的接地贴附性能。辐条表面采用亮面切削的造型处理，相邻辐条之间的镂空区域预留了足够的制动系统散热空间，车辆在连续制动工况下，制动盘产生的热量可以通过辐条间隙快速随轮辋转动形成的气流散出，避免制动系统因高温出现热衰减，提升长距离下坡、频繁制动场景下的行驶安全性。

　　在实际应用场景中，这类铝合金轮毂除了配套原厂乘用车的配置选型外，也覆盖民用车辆的改装替换市场，相比同尺寸的钢制轮毂，铝合金材质的导热系数是钢材的3倍左右，除了辅助制动散热外，在冬季低温环境下也能够更快将轮胎行驶产生的热量均匀传导，减少轮胎局部温差带来的异常磨损。轮辋与轮胎配合的胎圈座位置采用标准的15度锥面设计，能够保证轮胎充气后与轮辋的密封贴合度，在轮胎标准胎压范围内不会出现漏气、胎圈移位的问题，轮辋边缘的凸起保护结构，能够在车辆靠边停车蹭到路沿时，优先承受剐蹭冲击力，避免胎侧直接被路沿切割造成轮胎鼓包或破损。

　　从结构强度的设计校核角度，这款轮毂的辐条与轮辋连接位置做了圆弧过渡处理，没有直角结构带来的应力集中点，在承受整车垂向载荷、过弯时的侧向载荷以及过减速带时的冲击载荷时，应力能够沿着辐条曲面均匀分散到整个轮辋结构上，不会出现局部应力超过铝合金材料屈服强度的情况。中心安装座的背面设计有与制动盘定位凸台匹配的沉台结构，安装时能够实现自动对中，避免车轮转动时出现动平衡偏差，减少高速行驶时的方向盘抖动问题。轮毂整体的动平衡余量设计控制在行业标准范围内，安装轮胎后只需添加少量平衡块即可达到高速转动的平衡要求，适配120-180km/h的常用高速行驶工况。

　　在细节设计上，辐条表面的造型采用了多曲面的光影设计，除了外观的视觉效果外，这种变截面的辐条结构也能够在不同方向受力时提供对应的结构支撑，比如在车辆受到侧向冲击时，辐条的侧面加强筋结构可以抵抗侧向弯曲力，避免辐条出现变形。轮辋的气门嘴安装孔预留了标准的11.5mm孔径，适配市面上绝大多数通用型橡胶气门嘴与金属防爆气门嘴，安装位置位于两组辐条之间的区域，不会被辐条遮挡，方便后期充气、胎压监测模块的安装与维护。
