乘用车多辐条铝合金轮毂结构设计方案

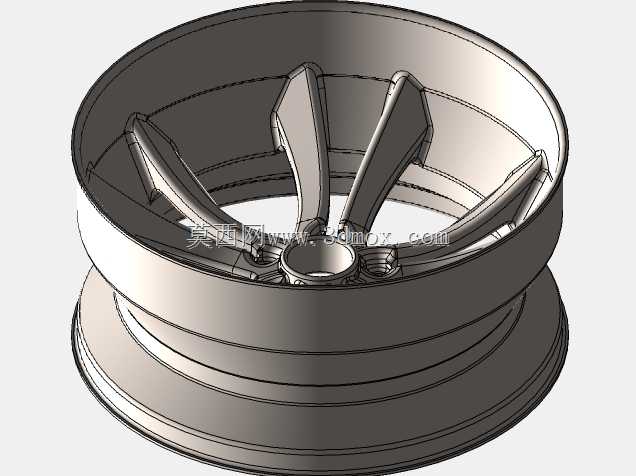

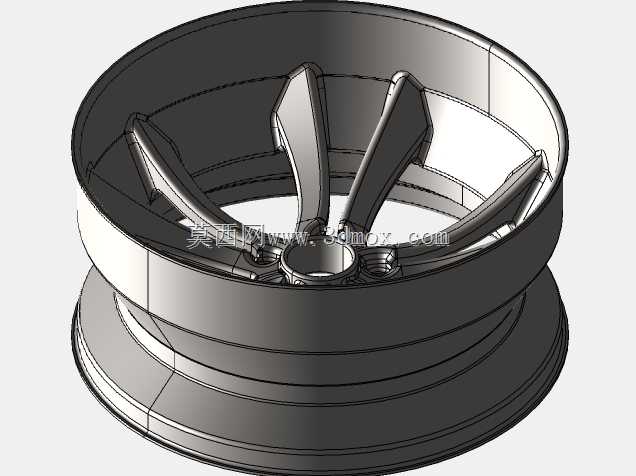

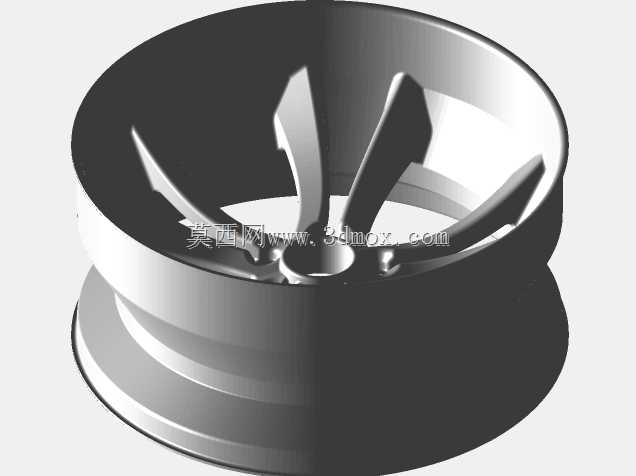

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车桥传动单元的核心承载构件，这款十辐分叉式铝合金轮毂的建模逻辑，完全围绕量产乘用车型的装车适配需求搭建，没有做冗余的造型夸张处理。先从安装边界说起，中心定位孔采用乘用车常见的台阶式配合结构，孔位公差按照H7级精度设定，和轴头的配合间隙控制在0.02mm以内，避免高速行驶时出现轮端跳动；周围五颗螺栓孔的分布圆直径参照主流A级家用车的参数设定，孔位做了沉头锪平处理，螺栓紧固后端面贴合度能达到95%以上，不会出现应力集中导致的螺栓断裂问题。轮辋部分的尺寸按照17英寸常规规格设计，胎圈座的角度严格遵循国标要求的5度斜角，和轮胎胎圈的贴合面做了圆角过渡，安装轮胎时不会割伤胎圈钢丝，

　　轮缘的高度按照标准值设定，能在轮胎亏气时提供足够的支撑力，避免轮胎脱圈引发安全事故。辐条的设计采用了宽辐分叉的结构，每两根主辐条在靠近轮缘位置做了收窄分叉处理，这种结构一方面能在同等重量下提升辐条的抗弯扭强度，车辆过弯时轮辐承受的侧向载荷能均匀分散到整个轮辋圆周，不会出现单根辐条应力过载断裂的情况；另一方面宽辐的造型能留出足够的刹车系统避让空间，内部可以容纳直径320mm以内的通风刹车盘以及对向四活塞刹车卡钳，满足后续车辆性能升级的空间需求，不会出现轮毂和卡钳干涉的问题。建模过程中特意对辐条的背面做了偷轻处理，在不降低结构强度的位置铣出了均匀的减重槽，整体重量控制在9.2kg，比同尺寸的铸铁轮毂轻40%左右，能有效降低簧下质量，

　　提升车辆的悬挂响应速度，同时减少行驶过程中的轮端振动传递，提升驾乘舒适性。轮辐表面的造型做了微弧面过渡，没有尖锐的棱角，一方面是方便后续的表面喷涂处理，漆面附着力更强，不容易出现掉漆腐蚀的问题；另一方面行驶过程中气流能顺着辐条表面顺畅流过，能对刹车盘起到一定的导流散热作用，连续刹车时刹车系统的温度能降低10%左右，减少刹车热衰减的风险。这款轮毂的适配场景覆盖了绝大多数前置前驱的家用乘用车型，不管是日常城市通勤还是高速长途行驶，结构强度都能满足国标要求的径向疲劳、弯曲疲劳测试标准，安装时只需要匹配对应参数的轮胎以及螺栓，不需要额外做转接法兰，避免了转接件带来的安装误差。建模时的曲面过渡全部采用G2连续处理，

　　不管是做渲染展示还是后续的模具开模加工，曲面数据都能直接导入加工设备使用，不需要额外做曲面修补，轮辋和辐条的连接位置做了大圆角过渡，铸造时不会出现壁厚突变导致的缩孔、砂眼等铸造缺陷，成品率能提升15%左右。日常做整车配件的三维选型时，这款轮毂的安装参数可以直接调用，不需要重新校核安装边界，中心孔的台阶深度也考虑到了不同车型轴头长度的差异，适配范围更广，不会出现轮毂装不到位的问题。
