双筒铰接式机械支撑连接座结构

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537805
  • 双筒铰接式机械支撑连接座结构
  • 双筒铰接式机械支撑连接座结构
  • 双筒铰接式机械支撑连接座结构
  • 双筒铰接式机械支撑连接座结构

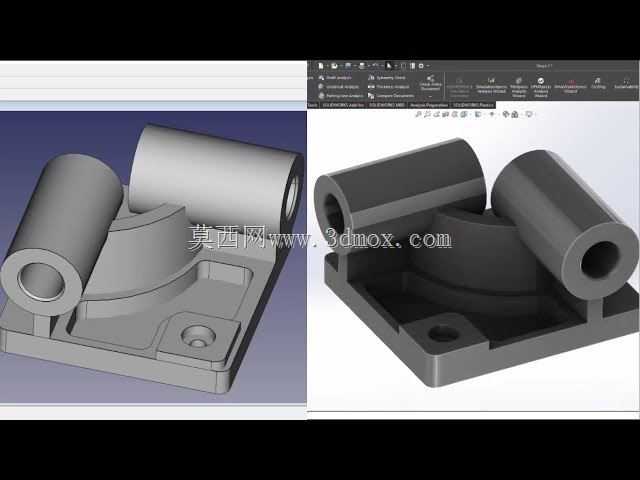

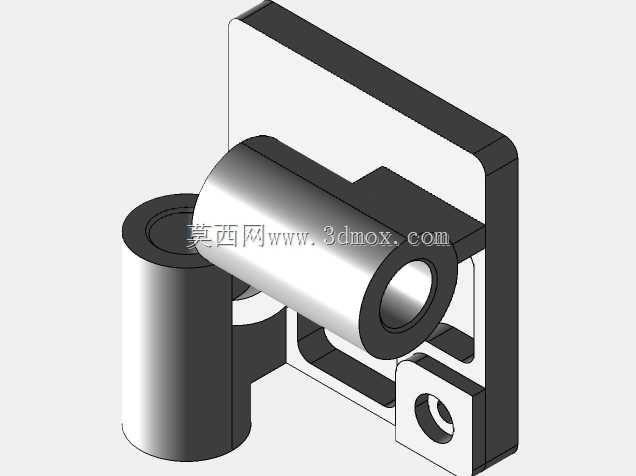

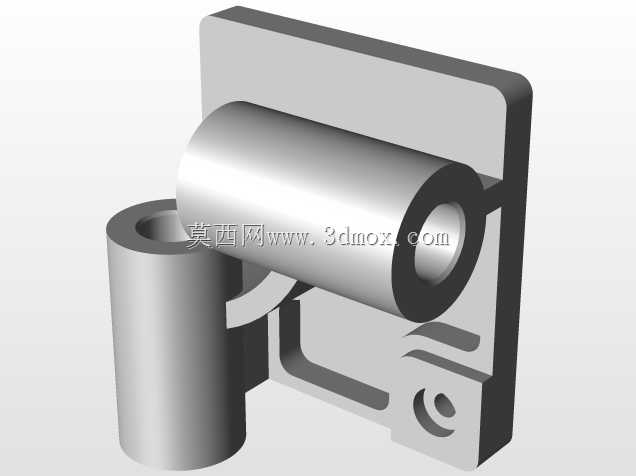

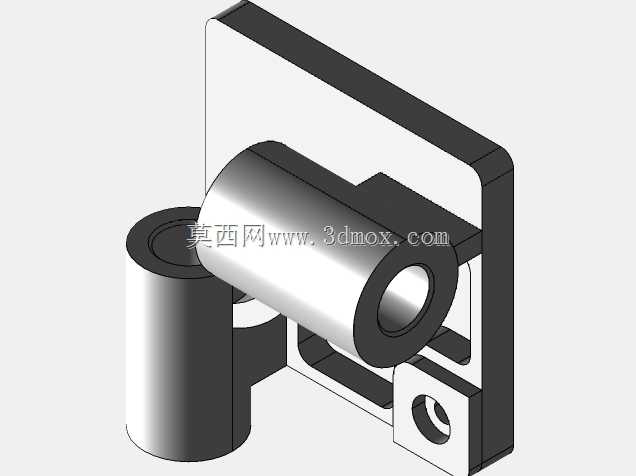

  这类双筒带安装底座的铰接支撑结构,在轻工输送线、小型工装夹具、非标自动化设备的摆动工位中十分常见,核心作用是为摆动类执行件提供稳定的回转支撑基准,同时通过底部的安装平面实现与设备机架的刚性连接。从结构功能来看,两个平行布置的空心筒体内孔是核心配合面,主要用于穿装铰接销轴,为摆动杆件提供回转自由度,筒体外圆的壁厚经过受力校核,能够承受摆动过程中产生的径向载荷与一定的轴向窜动力,避免长期交变载荷下出现筒壁变形、销轴卡滞的问题。底座部分采用带沉孔的平板结构,沉孔设计可以让安装螺栓的头部完全沉入孔内,不会突出底座平面,既保证了底座与机架安装面的完全贴合,也避免螺栓头与周边摆动部件发生运动干涉,底座与筒体连接的过渡区域做了圆弧加厚处理,能够分散应力集中,避免设备运行过程中连接位置出现断裂失效。

  设计这类零件时,首先要明确适配的销轴直径,以此确定筒体内孔的公差配合等级,通常铰接位置会选用间隙配合,保证销轴转动顺畅,同时控制配合间隙在合理范围,避免摆动过程中出现过大的旷量影响工位精度。两个筒体的同轴度、平行度是设计中的核心形位公差要求,需要根据实际摆动杆件的跨距确定公差值,跨距越大公差要求越严格,否则会出现销轴装配困难、转动卡涩的问题。底座的安装孔位置需要匹配对应机架的安装孔位,沉孔的深度要适配所选内六角螺栓的头部高度,保证螺栓锁紧后头部不突出安装面。筒体与底座的连接过渡位置不能采用直角连接,必须设置合理的圆角,一方面是降低铸造或者机加工过程中的应力集中,另一方面也能减少3D打印或者数控加工时的支撑残留,提升加工效率。

  从安装边界来看,这类零件的安装平面需要保证足够的平面度,通常要求平面度公差在0.1mm以内,保证与机架贴合后不会出现翘曲,避免安装后筒体轴线出现偏斜。零件的整体高度需要匹配摆动部件的运动行程,保证摆动过程中杆件不会与底座平面发生剐蹭,两个筒体的外侧间距要小于摆动杆件的内侧宽度,预留足够的装配间隙。内孔的长度需要根据铰接部位的受力大小确定,受力越大的工况下,筒体的轴向长度需要适当增加,以此提升与销轴的接触面积,降低接触面的压强,减少长期运行后的磨损量。在实际建模练习过程中,可以通过这类零件的构建,熟练掌握草图约束、拉伸凸台、切除、圆角特征的使用逻辑,同时理解形位公差在实际结构中的作用,建模时需要先确定安装基准面,从底座轮廓开始绘制,再向上构建筒体结构,最后处理过渡圆角与安装孔特征,建模过程中要随时检查特征之间的几何关系,避免出现过定义或者欠定义的问题,保证模型的参数化可修改性,方便后续根据实际工况调整尺寸参数。这类结构虽然外形不复杂,但涵盖了机械零件设计中最基础的支撑、连接、铰接功能逻辑,是机械结构设计入门阶段非常典型的练习案例,能够帮助建模者理解从功能需求到结构落地的完整设计思路,避免建模过程中只关注外形而忽略实际装配与受力的问题。
