FreeCAD曲面工作台曲面结构练习案例

　　这套曲面结构练习案例，主要面向三维建模从业者掌握复杂曲面构建逻辑而设计，日常在流体机械叶轮、异形传动构件、定制化工装接触曲面的设计场景中，这类连续变曲率曲面的构建逻辑应用频率极高。很多刚接触曲面建模的工程师容易陷入“为了做曲面而做曲面”的误区，忽略曲面本身的工程边界约束，这套案例在构建时特意保留了曲面与实体衔接的过渡段设计，能让练习者直观理解曲面从线框到面、再到实体加厚、最后匹配安装基准的完整流程。

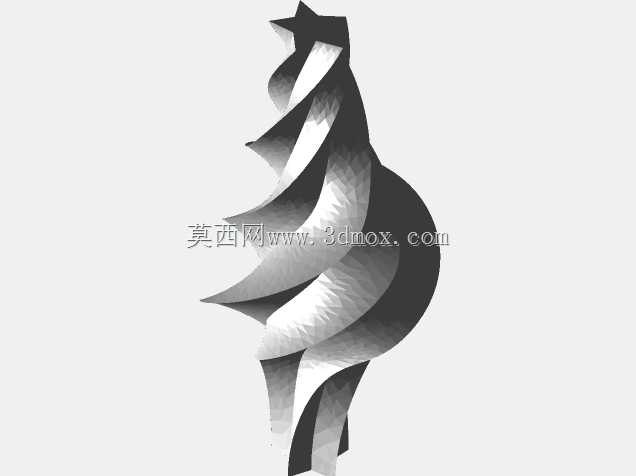

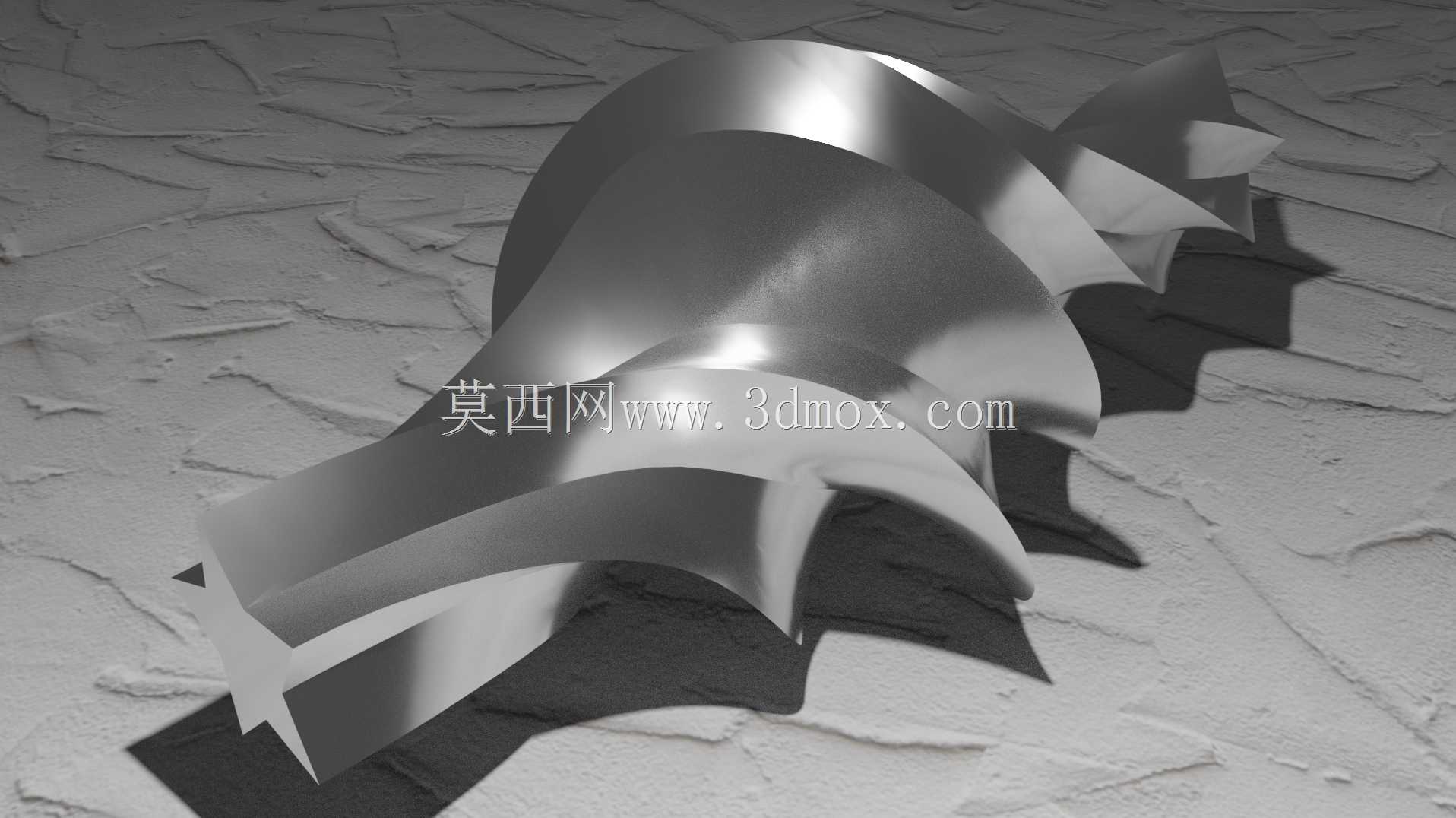

　　从结构本身来看，该曲面构件采用多段变曲率螺旋扫掠逻辑生成，相邻曲面段之间保持G2连续，避免出现曲率突变导致的应力集中问题——这一点在实际工程应用中至关重要，比如输送高粘度介质的螺旋推送构件，曲面曲率突变位置很容易出现物料粘附、局部磨损过快的问题，而连续顺滑的曲面不仅能降低运行阻力，还能减少后续表面处理的工作量。构件的根部设计有平直的安装定位基准面，这个基准面在建模时就作为曲面生成的起始约束，确保后续加工时可以直接通过平口钳装夹，不需要额外设计工艺夹头，减少毛坯材料的浪费。

　　在设计思路上，这套案例没有采用常规的整体曲面拆分方式，而是先确定三个核心约束：一是安装端面的平面度公差基准，二是曲面外轮廓的最大回转半径边界，三是曲面末端的切向角度约束。三个约束确定后，先搭建空间控制线架，控制线的点位全部采用参数化关联，调整任意一个点位的坐标，相邻曲面都会自动更新曲率匹配关系，这种参数化的建模逻辑非常适合后续需要迭代优化的产品设计，比如针对不同输送工况调整螺旋导程时，不需要重新绘制整个曲面，只需要修改对应控制线的参数即可。

　　从安装边界来看，该构件根部的安装面预留了两个对称的定位销孔位置，建模时已经将销孔的中心轴线与安装面做了垂直约束，确保安装时的定位精度；曲面部分的最大外轮廓尺寸控制在安装面外接圆范围以内，不会出现安装时曲面部分与安装座侧壁干涉的问题。很多新手做曲面练习时经常忽略安装边界的约束，做出来的曲面造型虽然视觉效果流畅，但实际装配时会出现各种干涉问题，这套案例特意将安装边界作为建模的第一优先级约束，就是为了让练习者建立“建模先定安装边界”的工程思维。

　　实际生产中这类曲面构件的加工，通常会采用五轴联动铣削工艺，曲面的UV方向排布在建模时就已经考虑了加工走刀路径的合理性，曲面的参数线方向与走刀方向保持一致，减少加工时的刀轴角度突变，降低加工振纹出现的概率。同时曲面的最小曲率半径大于常规铣刀的半径，不需要采用特殊的小径刀具加工，能有效控制加工成本。对于做曲面建模的工程师来说，这类练习不是单纯的视觉造型训练，而是要在建模过程中同步考虑加工工艺、装配约束、使用工况的多重要求，最终输出的模型不仅要看起来顺滑，更要能直接对接生产环节，不需要工艺人员做大量的模型修复工作。

　　另外，这套曲面结构的过渡段设计，特意模拟了实际产品中曲面与安装座衔接的圆角过渡区域，这个区域是应力集中的高发位置，建模时采用变半径圆角处理，靠近安装面的位置圆角半径更大，往曲面延伸方向逐渐缩小半径，既保证了结构强度，又不会影响曲面部分的工作轮廓。很多工程师在做这类衔接时习惯用统一半径的圆角，往往会导致要么圆角过大影响工作面尺寸，要么圆角过小应力集中达不到强度要求，这种变半径过渡的处理思路，在各类承受交变载荷的曲面构件设计中都可以直接复用。
