离心式压缩机叶轮结构三维造型设计

　　在透平流体机械的核心部件设计中，离心式压缩机叶轮的造型精度直接决定整台设备的气动效率与运行稳定性，这类叶轮广泛应用于工业空分装置、天然气长输管线增压站、化工流程气体输送、车用涡轮增压系统等场景，承担着将原动机输入的机械能转化为气体压力能的核心功能。从实际工程应用来看，这类半开式三元流叶轮的设计需要同时兼顾气动性能、结构强度、加工可行性三方面的约束，不能单纯追求气动指标而忽略实际运行中的应力集中问题。

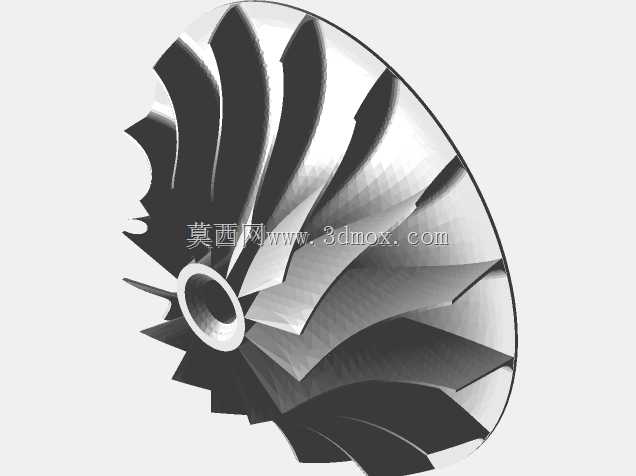

　　从结构功能特性来看，该叶轮采用长短叶片间隔布置的三元扭曲叶片构型，相比传统等厚度直叶片，这种设计能够有效降低叶轮入口处的气流冲击损失，同时抑制叶道内的二次流与气流分离现象，拓宽压缩机的稳定工况范围。叶片的型线完全遵循三元流动理论设计，从轮盖侧到轮盘侧的叶片安装角呈连续渐变分布，保证气流在叶道内的减速增压过程更平缓，减少局部涡流带来的能量损耗。叶轮中心的定位孔与端面是与主轴配合的安装基准，设计时需要严格控制孔的圆柱度与端面跳动公差，避免高速旋转时出现动平衡超标问题。

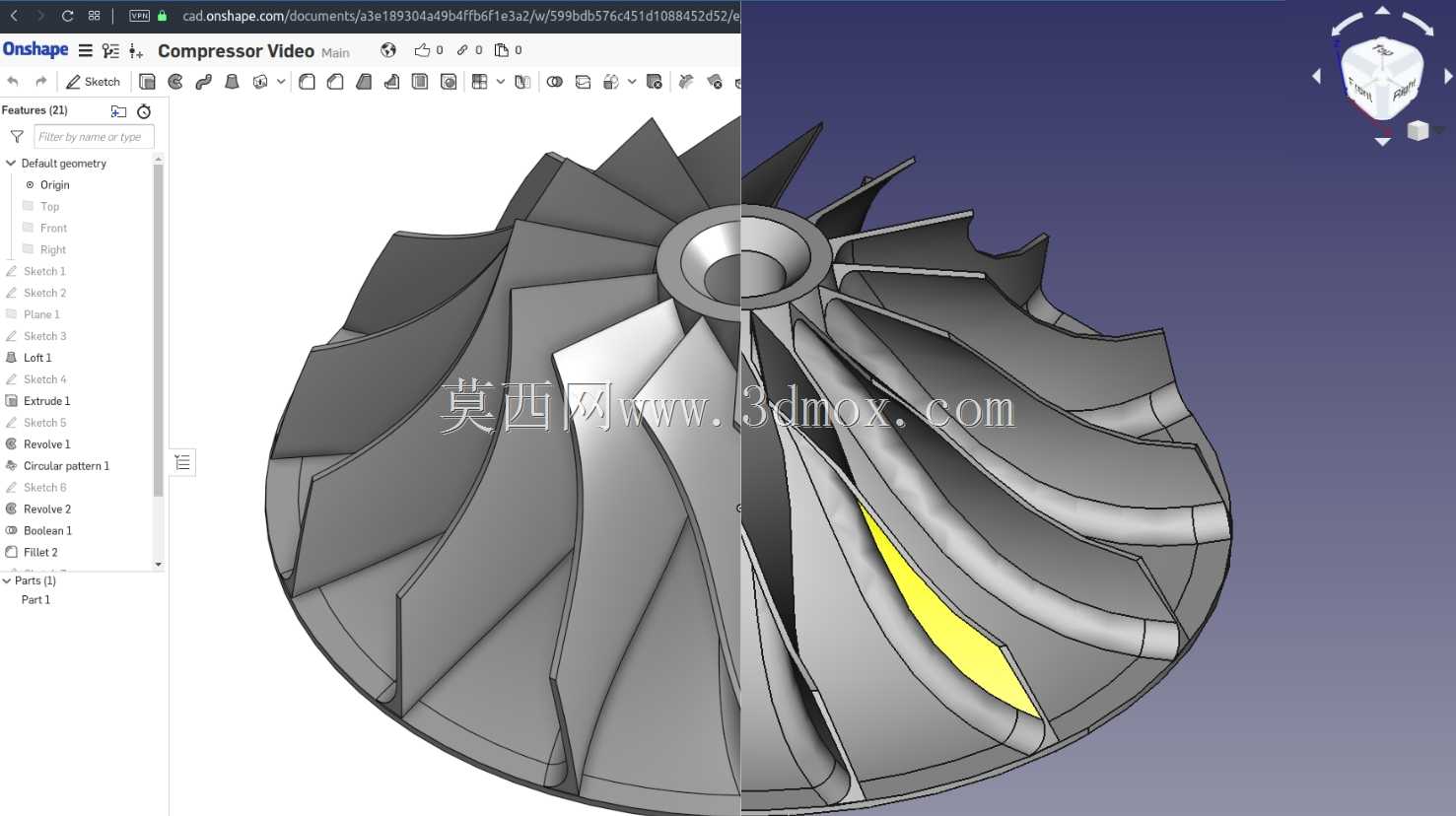

　　在设计思路层面，这类叶轮的造型通常先完成子午流道的轮廓定义，确定轮盘、轮盖的型线以及叶片的进出口宽度、叶轮外径等核心边界参数，再基于气动计算得到的叶片骨线数据，通过曲面放样、加厚、倒圆等操作完成单个叶片的造型，之后通过圆周阵列得到全部叶片结构，最后与轮盘基体做布尔合并，完成整体叶轮的几何建模。建模过程中需要特别注意叶片与轮盘连接处的圆角过渡，这个位置是叶轮运行时的应力集中高发区，圆角半径的取值需要同时结合气动流场要求与结构强度仿真结果确定，过小的圆角会导致局部应力超过材料疲劳极限，过大的圆角则会挤占流道有效通流面积，降低气动效率。

　　从安装边界与尺寸约束来看，这类叶轮的外径尺寸需要匹配对应的压缩机蜗壳通流尺寸，轴向安装宽度要符合转子组件的轴向尺寸链要求，中心安装孔的直径与键槽结构需要与驱动主轴的轴端结构完全适配，同时要预留足够的锁紧结构安装空间，保证高速旋转时叶轮不会出现轴向窜动。在实际装配场景中，叶轮安装完成后需要做整体动平衡校正，残余不平衡量需要符合对应转速等级的动平衡精度要求，避免运行时出现异常振动。另外，半开式叶轮的叶顶间隙是影响效率的关键参数，设计时需要结合运行温度下的材料热膨胀量、主轴挠度变形量来确定冷态下的间隙值，既要避免运行时叶顶与机壳发生刮蹭，也要防止间隙过大导致叶顶泄漏损失增加。

　　在不同的应用场景下，这类叶轮的材料选择也有明显区别，空气压缩机场景下常用高强度锻造铝合金或不锈钢，天然气增压场景下则会选用耐腐蚀性更好的合金结构钢，部分高压比场景还会采用钛合金材料来兼顾强度与重量要求。建模过程中还需要考虑后续加工工艺的可行性，如果采用五轴铣削加工，需要在造型时预留加工工艺凸台，同时检查叶片之间的流道宽度是否满足刀具加工的可达性要求，避免出现刀具无法加工到的闭角区域；如果采用铸造工艺生产，则需要在造型时考虑拔模斜度与铸造圆角，同时预留足够的加工余量来保证最终尺寸精度。
