离心式压缩机叶轮结构三维设计方案

　　在通用流体机械领域，离心式压缩机的核心做功部件非叶轮莫属，这一结构的设计合理性直接决定整机的压比、效率与运行稳定性，也是三维建模过程中最考验结构设计功底的环节。从实际应用场景来看，这类叶轮广泛适配小型空压站气源供给、工业气动系统动力源、车载辅助供气单元、小型制冷压缩回路等工况，不同场景下对叶轮的气动载荷、转速适配性、材质选型的要求存在明显差异，建模阶段就需要把这些边界条件纳入考量，不能只追求曲面外观的流畅度。

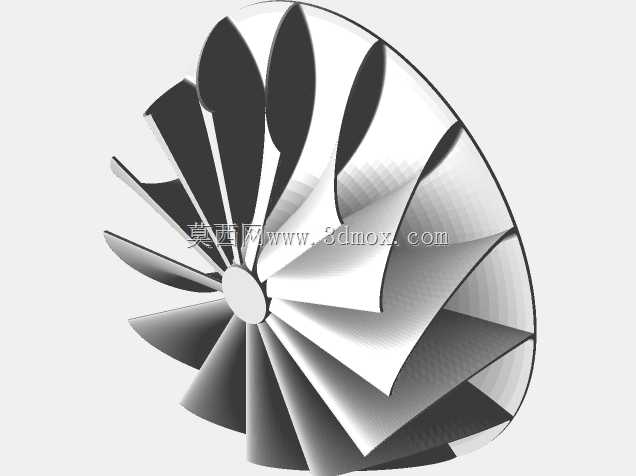

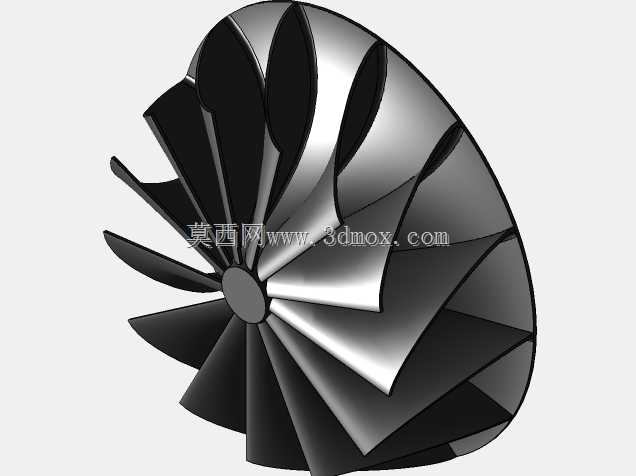

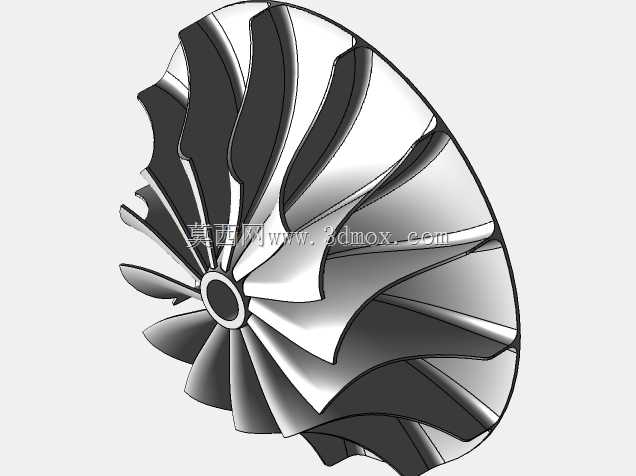

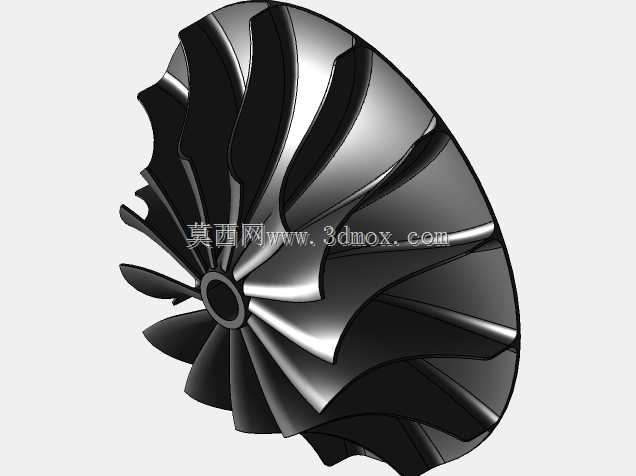

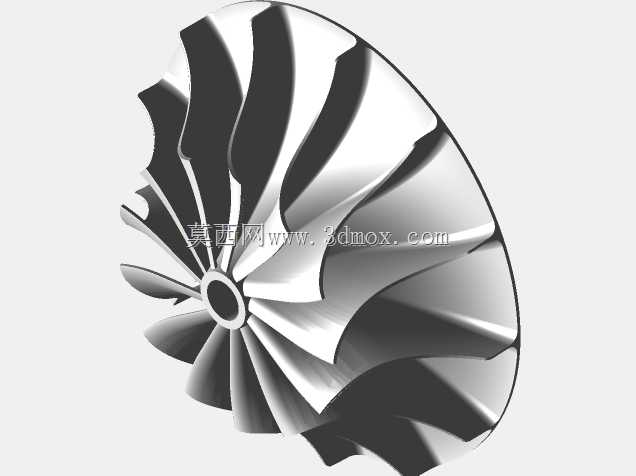

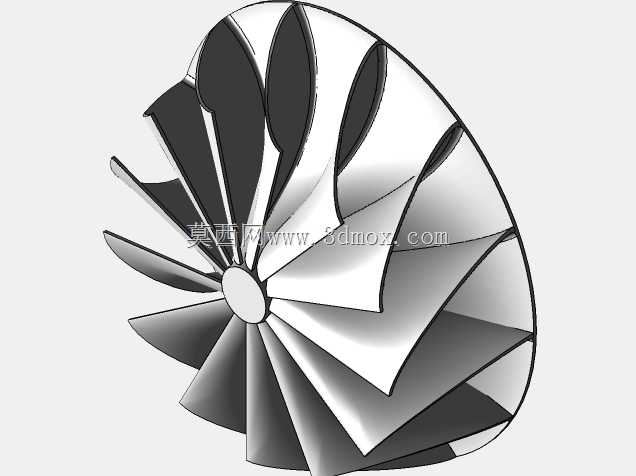

　　从功能特性层面来说，该叶轮采用三元流扭曲叶片构型，叶片沿轮盘径向从进口端到出口端存在连续的空间扭角，这种设计的核心目的是匹配气流在流道内的转向与增速过程，减少气流在叶片表面的分离损失，避免轮盖侧出现涡流区导致效率下降。建模过程中需要先确定叶轮的进口轮毂比、出口宽度、叶片出口安装角这几个核心参数，进口轮毂比的选取要兼顾进气均匀性与轮毂结构强度，过小的轮毂比会导致轮毂处应力集中系数过高，过大则会压缩有效通流面积，降低整机流量系数。叶片出口安装角直接决定叶轮的做功能力，后弯式叶片的效率特性更平缓，适配工况范围更宽，是这类小型压缩机叶轮的常用构型。

　　设计思路上，首先要完成子午流道的型线构建，轮盘与轮盖的型线需要采用多段圆弧或样条曲线平滑过渡，避免流道截面出现突变，流道的扩张角需要控制在合理区间，防止气流在流道内出现脱流。叶片的型线生成需要结合流线法进行点位拟合，每个叶高截面的翼型安装角、弦长都要随叶高变化做针对性调整，靠近轮盖侧的叶片型线要适当减小进口冲角，抵消轮盖附面层低能流体的影响，靠近轮盘侧的型线则要兼顾结构强度，适当增加叶片根部的厚度过渡圆角，降低应力集中水平。

　　关于外形尺寸与安装边界，这类小型离心压缩机叶轮的轮盘直径通常适配100-200mm级的蜗壳尺寸，轮毂中心的安装孔需要匹配驱动轴的轴径公差，通常采用H7/k6的过渡配合，同时预留键槽或锁紧螺母的安装空间，保证高速旋转下的连接可靠性。叶轮的轴向安装尺寸需要和蜗壳的扩压器入口对齐，偏差过大会导致气流进入扩压器时出现冲击损失，轮盖侧与蜗壳之间的密封间隙需要控制在0.2-0.5mm区间，间隙过大会增加内泄漏损失，间隙过小则可能在高速运行时因热膨胀出现碰磨故障。

　　建模过程中还要考虑后续加工工艺的可行性，叶片的曲面曲率要适配五轴铣削的加工摆角范围，避免出现刀具无法到达的负角区域，叶片与轮盘的连接处要做等半径圆角过渡，既可以减少应力集中，也能降低加工过程中的刀具磨损。对于采用铸造工艺生产的叶轮，还要在建模时预留拔模斜度与加工余量，曲面的最小壁厚要满足铸造工艺要求，避免出现浇不足、冷隔等铸造缺陷。完成基础曲面建模后，还需要对叶轮做静平衡与动平衡的结构预留，在轮盘的适当位置预留平衡去重区域，方便后续动平衡工序的配重调整，保证叶轮在额定转速下的振动值符合行业标准要求。
