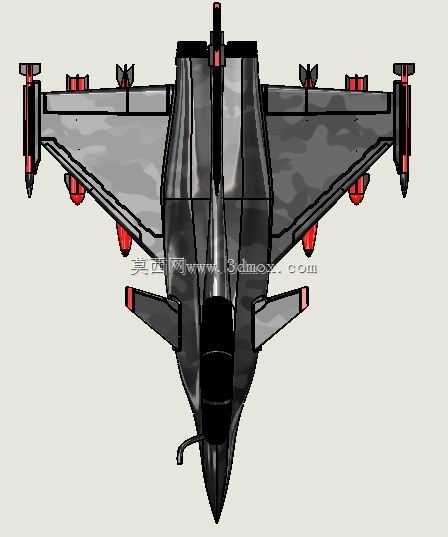

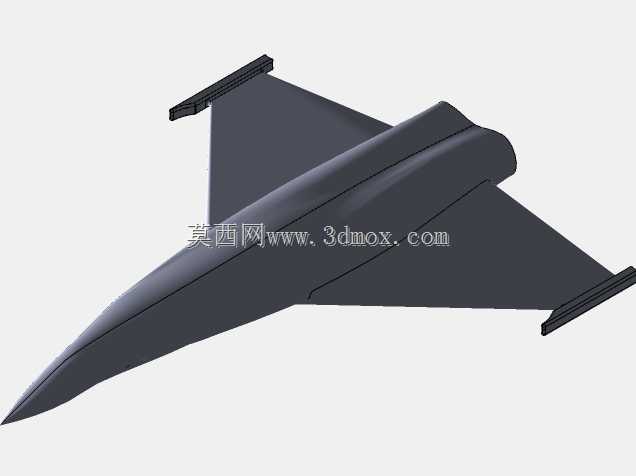

阵风战斗机机翼结构三维数模设计

　　该模型还原的是双发多用途战斗机的机翼主体结构，在航空装备研发场景中，这类机翼结构数模可用于飞行器气动布局验证、结构强度校核、翼面装配干涉检查等核心研发环节，也可作为航电、飞控系统安装匹配的结构基准，覆盖从方案论证阶段的布局迭代，到详细设计阶段的结构细化，再到工艺阶段的装配路径规划全流程的结构参考需求。从实际用途来看，作为战斗机的核心升力面，该机翼需要兼顾高速飞行下的低阻特性、大迎角机动下的升力特性，以及外挂载荷挂载的结构承载需求，模型还原了机翼与机身对接的根部安装结构、翼面的翼型曲面过渡、翼梢的气动修型细节，同时保留了翼面后缘的操纵面安装接口位置，可直接用于后续襟翼、副翼等操纵面的结构匹配设计。在功能特性层面，

　　该机翼采用三角翼布局的修型设计，翼根处与机身融合过渡，既能够降低翼身结合处的气动干扰阻力，也能扩大机身内部的可用空间，为燃油箱、航电设备的布置提供结构支撑；翼面的厚度分布遵循跨音速飞行的气动要求，翼型最大厚度位置靠近翼弦中部，兼顾结构高度与气动阻力的平衡，翼面后缘预留的操纵面安装槽位，匹配常规机动飞行下的舵面偏转行程需求，可满足不同飞行姿态下的气动力控制要求。设计思路上，该结构优先保证翼面的气动外形精度，曲面构建过程中严格控制翼型的截面线偏差，从翼根到翼梢的翼型扭转角度符合气动设计的洗流要求，避免大迎角飞行下的翼尖失速问题；结构分区上，将机翼划分为主承力翼盒段、后缘操纵面安装段、翼根对接段三个核心区域，主承力翼盒的外形预留了翼梁、

　　翼肋的安装空间，后续可直接在该外形基础上细化内部的承力结构，翼根对接面的安装边结构按照机身对接框的接口尺寸匹配，保证装配时的同轴度与贴合度要求。外形尺寸与安装边界方面，该机翼的展弦比匹配阵风战斗机的整体布局参数，翼根弦长与机身侧部的安装接口长度完全适配，翼面的前缘后掠角符合高速飞行的减阻设计要求，安装时仅需将翼根对接面与机身侧部的对接框对齐，即可保证翼面的安装角、上反角符合整体气动布局要求，翼面下方预留的外挂点安装平面，可匹配副油箱、机载武器等外挂载荷的挂架安装接口，无需额外对翼面外形进行修配即可完成挂架的装配匹配；翼面与机身结合处的曲面过渡连续，无曲率突变，可保证飞行过程中气流在翼身结合处的顺畅流动，避免产生额外的干扰阻力。

　　对于结构设计从业者而言，该数模可作为三角翼战斗机翼面结构设计的参考案例，理解军用战斗机翼面设计中气动需求、结构承载、装配接口三者的平衡逻辑，也可用于练习复杂航空曲面的建模方法，掌握翼身融合曲面的构建技巧，以及安装接口的尺寸匹配方法，在实际的飞行器结构设计工作中，这类翼面数模的建模精度直接影响后续气动仿真、强度分析的结果准确性，建模过程中需要严格控制曲面的光顺度，避免出现局部的曲率凹陷或者凸起，保证气动仿真结果的可靠性。
