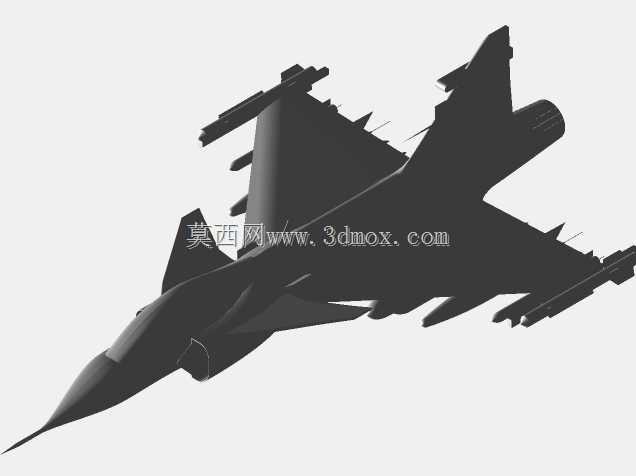

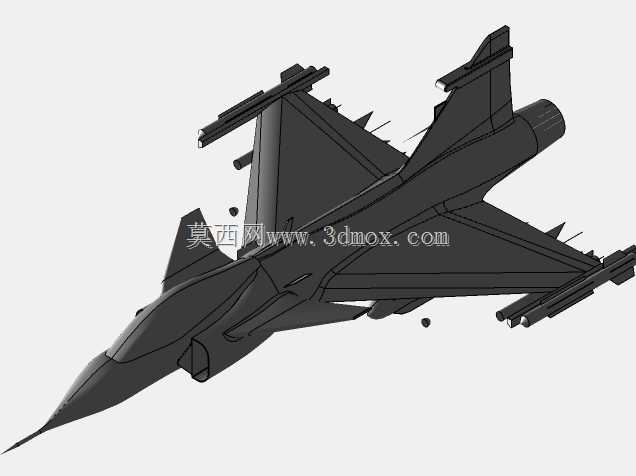

单座双发鸭式布局歼击机三维结构设计

　　从结构设计视角拆解这套鸭式布局歼击机的三维模型，首先要明确这类机型的核心应用场景——前线制空作战、要地防空截击、对地精确打击的多任务融合场景，区别于传统常规布局战机，鸭翼+三角翼+单垂尾+单发大推力动力的组合，从气动根源上就瞄准了高瞬时盘旋角速度、大迎角可控飞行、短距起降的核心性能需求。做这类航空装备的三维建模，第一步要卡准的是整机的气动外形边界，机头棱线的隐身修型角度、鸭翼的安装位置与转轴轴线角度、主翼的前缘后掠角与翼身融合过渡曲面，这些参数不是凭空绘制的，要匹配跨音速段的升阻比特性，避免跨音速飞行时的焦点后移量过大导致操纵负担陡增。

　　模型里的机载外挂布局也贴合实际作战需求，翼下重载挂点预留了副油箱、中距空空导弹、精确制导炸弹的安装接口，翼尖挂点适配近距格斗弹，机身腹部的半埋式挂架做了减阻修型，能在满挂载状态下尽可能降低飞行阻力。起落架的收放结构做了完整的运动副预留，前起落架的转向机构、主起落架的缓冲支柱行程、轮舱的容纳边界都做了干涉检查，确保收放过程中不会和周边结构、管路、机载设备产生碰撞。

　　座舱部分的整体式风挡曲面做了光学角度修型，既保证飞行员的前向、下视视野，也能降低高速飞行时的风挡阻力，座舱盖的爆破索预留槽、弹射座椅的安装导轨接口都在模型里做了结构体现，没有做无依据的简化。进气道采用的是机腹进气布局，进气道唇口的曲率、S型弯道的遮挡结构，既可以满足大迎角飞行时的进气效率，也能对发动机压气机叶片形成雷达遮挡，降低正面雷达反射截面积。

　　垂尾的结构设计上，方向舵的偏转角度预留、垂尾根部的设备舱开口、尾喷口与垂尾的间距都做了尺寸校核，避免发动机高温尾流直接冲刷垂尾结构，导致复合材料蒙皮的热损伤。机身上的各类传感器开口、大气数据探头的安装位置、编队灯与航行灯的预留位，都按照实际战机的布置逻辑做了还原，没有出现位置错位的问题。

　　做这类航空装备的三维建模，最容易出问题的是翼身融合段的曲面连续性，很多新手建模时会在鸭翼后缘与主翼前缘的涡流耦合区域出现曲面折痕，直接影响气动仿真的结果准确性，这套模型在该区域做了G2连续的曲面过渡，能准确还原鸭翼脱体涡流经主翼上表面的流场路径，为后续的气动仿真、结构强度校核提供准确的数模基础。整机的重心位置做了初步配平，满油、满挂载、无外挂三种状态下的重心都落在允许的范围内，不会出现纵向静不稳定度过大导致飞控系统无法修正的问题。

　　模型里的操纵面偏转预留也符合实际飞控逻辑，鸭翼的差动偏转、副翼的同向/差动偏转、方向舵的偏转行程、襟翼的起降放下角度，都做了对应的运动限位，后续做飞行动画、操纵系统仿真时可以直接调用对应的运动副参数，不需要重新调整结构边界。机身的维护口盖位置也做了合理布置，航电设备舱、发动机维护口、起落架舱、武器舱的开口位置都避开了主承力框，既方便地勤人员的日常维护，也不会破坏机身的整体结构强度，符合航空装备的维修性设计要求。
