带凯尔特结纹饰的仿雷神战锤结构设计

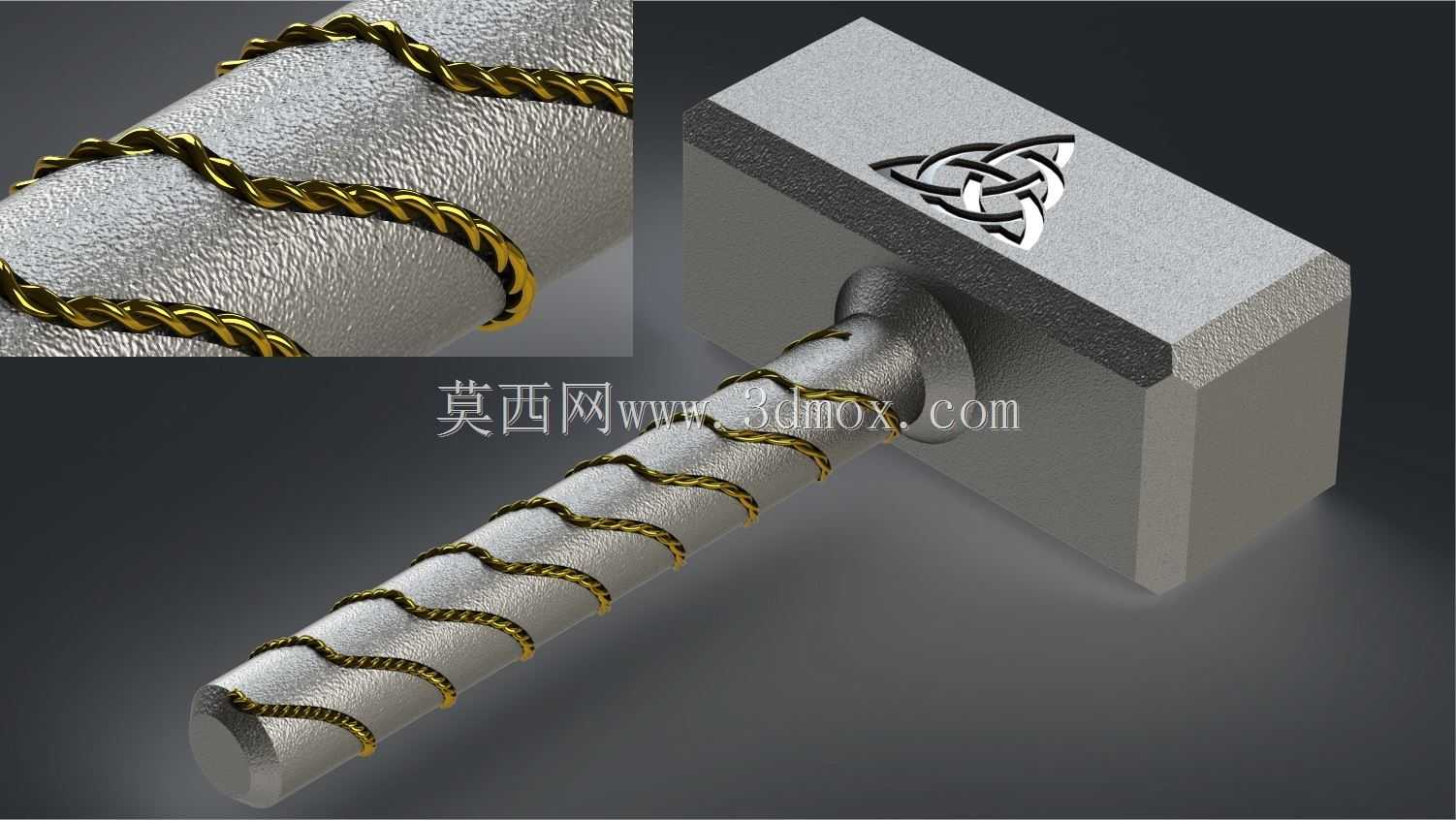

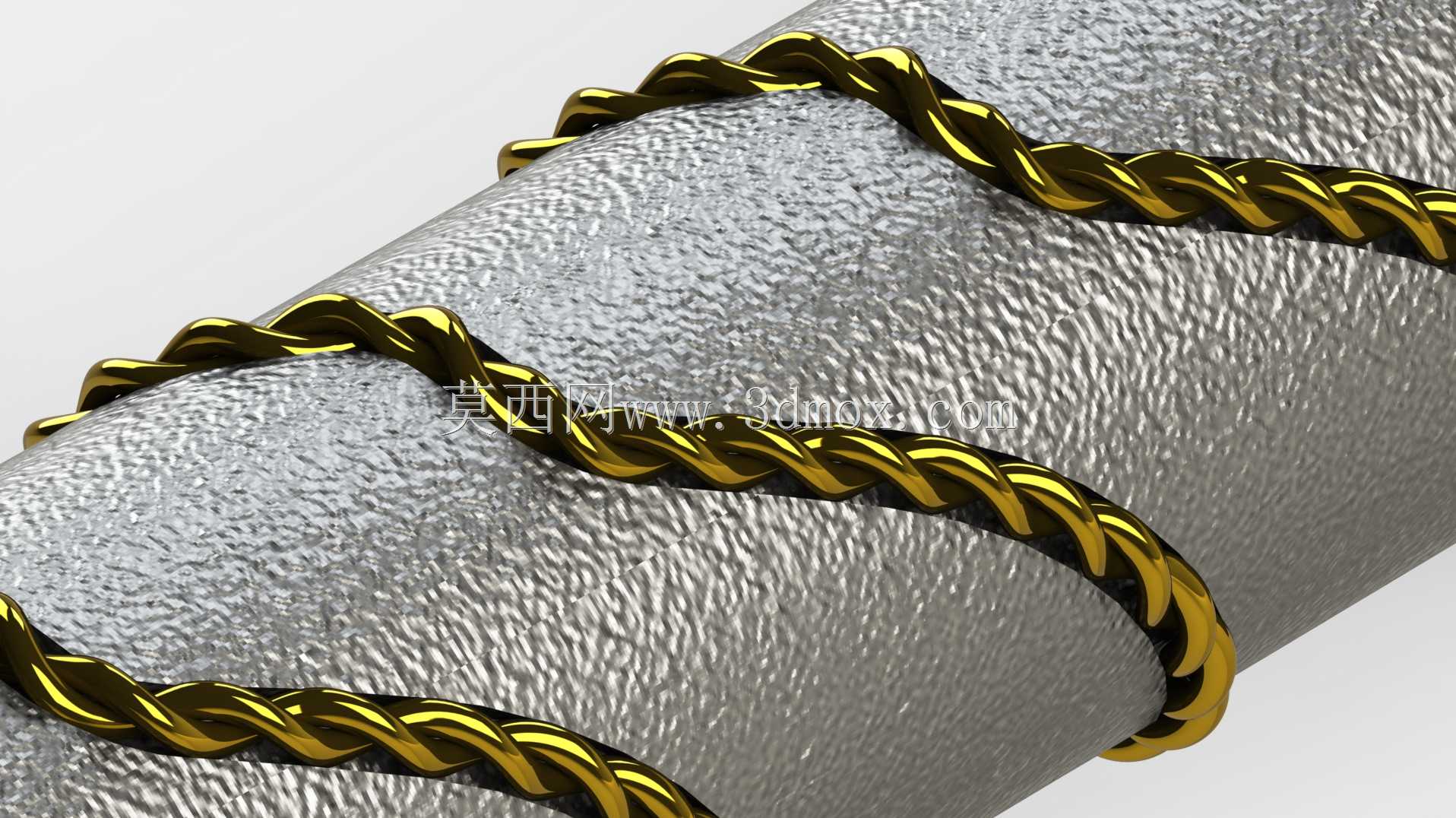

　　这款锤类结构的设计，最初的构思源头来自对传统手锤握持防滑性能的优化，同时结合了装饰性结构的一体化设计思路，区别于常规量产手锤的纯功能导向结构，在保证敲击功能实现的基础上，对握持段和锤头端面做了差异化的结构处理。先从握持段的结构说起，常规手锤的握柄多采用光滑圆柱面或者滚花防滑结构，这款设计采用了类似螺纹钢扭纹的凸起棱线结构，沿握柄轴向螺旋排布，棱线高度控制在1.2-1.5mm区间，螺旋升角设置为18度，这个角度是经过反复验证的，既能够保证手掌握持时，不同施力角度下都能有足够的摩擦阻力，避免挥锤过程中出现滑脱风险，又不会因为棱线过于尖锐导致握持时出现硌手的问题，握柄的直径设置为32mm，符合成年男性手掌握持的舒适尺寸区间，

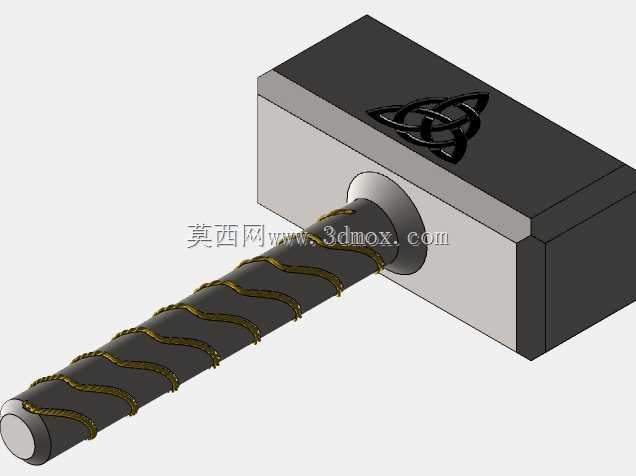

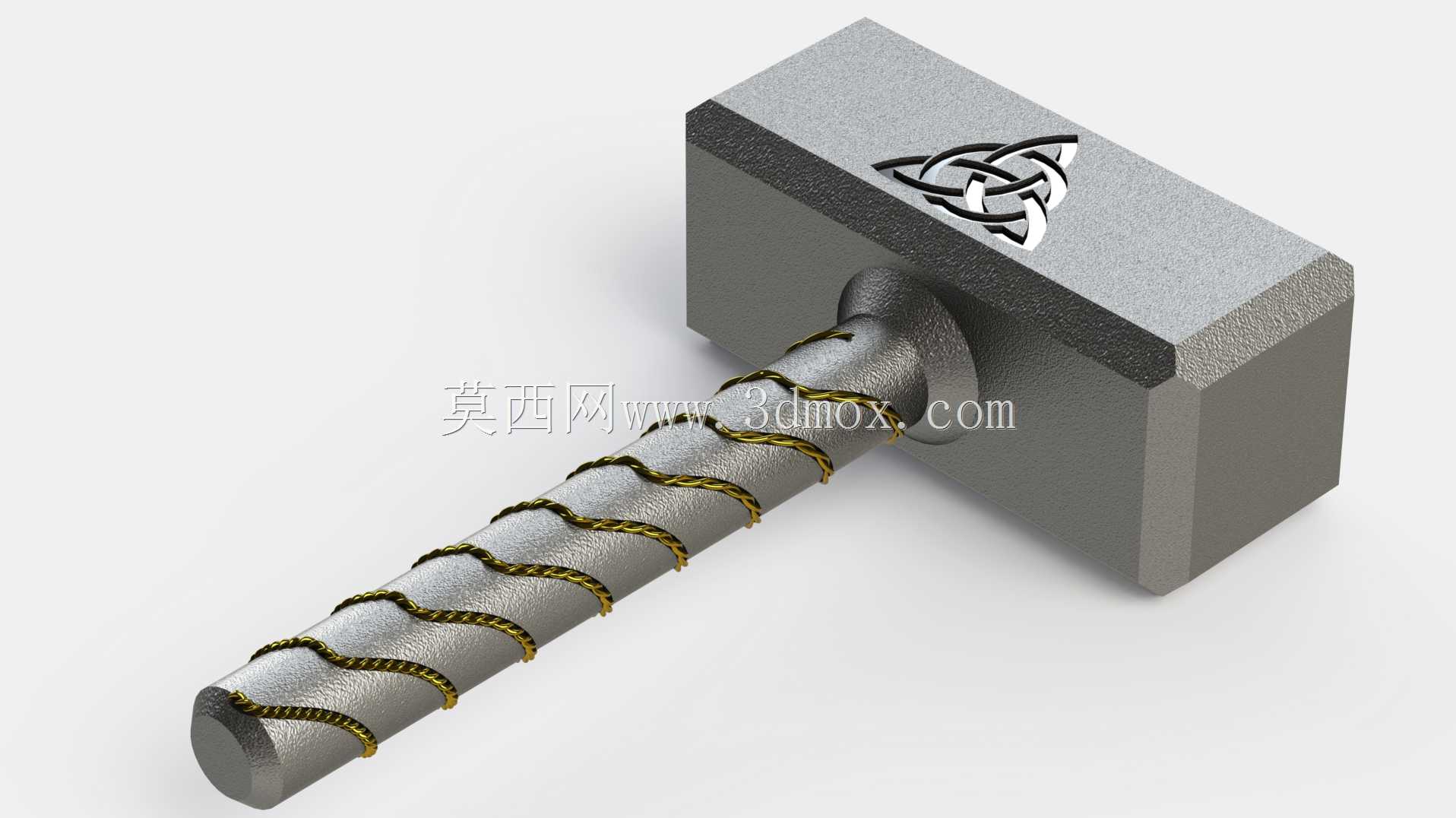

　　握柄末端做了直径放大5mm的挡边结构，能够在挥锤收尾阶段阻挡手掌向锤头方向滑动，提升操作的安全性。再看锤头部分的结构，整体采用长方体块式结构，锤头的端面做了微倒角处理，避免敲击过程中边缘崩裂，锤头与握柄的连接位置采用了一体化的过渡圆弧结构，区别于传统木柄锤的楔紧连接方式，这种一体化结构能够完全避免锤头脱落的风险，连接位置的过渡圆角半径设置为8mm，能够有效分散敲击过程中产生的应力集中，避免长期使用后连接位置出现疲劳断裂。锤头的上端面做了凯尔特结样式的凹槽浮雕结构，凹槽深度设置为0.8mm，这个深度既能够保证纹饰的清晰辨识度，又不会因为凹槽过深影响锤头整体的结构强度，凹槽的边缘做了0.2mm的小圆角处理，避免加工过程中出现应力集中点，

　　也能减少使用过程中凹槽位置积留污渍的问题。从应用场景来看，这款锤的结构设计既可以作为工艺摆件类的装饰性五金制品，用于文创周边、主题收藏类的场景，也可以调整材质后作为日常敲击使用的手锤，比如采用高碳钢做锤头主体、40Cr做握柄的材质搭配，经过热处理后锤头硬度达到HRC48-52，完全能够满足日常维修、装配、五金加工场景下的敲击需求，握柄表面的扭纹结构在沾有油污的作业场景下，防滑表现要优于常规的光滑握柄或者橡胶包覆握柄，不会出现橡胶老化破损的问题。从安装边界的尺寸来看，锤头整体的长宽高尺寸设置为120mm60mm60mm，整体总长度控制在320mm，整体重量控制在1.8kg左右，这个重量区间既能够保证敲击时有足够的冲击力，

　　又不会因为重量过大导致长时间握持操作出现手臂疲劳的问题，握柄的扭纹结构在加工时可以采用五轴铣削一次成型，也可以采用锻压工艺预先成型扭纹结构后再做精加工，相比传统手锤的加工工艺，虽然结构复杂度有所提升，但一体化的结构省去了握柄装配、楔紧的工序，长期使用的维护成本更低。在结构强度校核方面，针对敲击工况下的受力情况，对锤头与握柄的连接位置做了有限元分析，在施加10kN瞬时冲击载荷的情况下，连接位置的最大应力为280MPa，远低于40Cr材质的屈服强度，能够满足长期反复敲击的使用需求，握柄位置的扭纹凸起结构，在握持施力时的接触压强分布均匀，不会出现局部压强过大导致的手掌压伤问题。另外，锤头的敲击端面做了平面度控制，平面度公差设置为0.05mm，能够保证敲击时受力均匀，避免出现敲击面倾斜导致的工件损伤或者滑脱问题，握柄与锤头的同轴度公差控制在0.1mm以内，能够保证挥锤时的动平衡，减少挥锤过程中的震手问题。区别于市面上常见的装饰性战锤模型只注重外观还原、忽略实际使用性能的问题，这款设计在做外观纹饰设计的同时，完全按照实用手锤的性能要求做结构优化，既保留了主题化的外观特征，又具备实际工具的使用性能，不需要额外做结构改动就可以直接投入量产，不管是作为工艺收藏品还是实用工具，都有对应的适配场景。
