羊角式手动敲击工具三维结构设计

　　日常设备维保、木工现场作业、建筑构件临时固定、五金装配环节里，手动敲击类工具是一线作业人员随身配置的基础工装，其中带起钉功能的羊角锤，覆盖了从民用家装到工业现场维保的多场景使用需求，既可以完成铁钉敲击嵌入、小型金属构件校形、硬质材料冲点定位的敲击作业，也能借助锤头端部的弧形羊角结构完成铁钉起拔、拼接木板撬缝、小型卡滞构件撬动的辅助操作，无需额外更换工具即可完成两类高频作业，大幅降低现场作业的工具携带负担。

　　从结构设计逻辑来看，这款锤的整体结构分为金属锤头与木质握柄两个核心部分，锤头采用中碳钢整体锻压成型的设计思路，中间开设带锥度的方型安装通孔，与握柄顶端的锥度楔紧结构配合，安装时通过从握柄顶端打入金属胀楔，让握柄顶端在锤头安装孔内充分胀开，形成过盈配合的锁紧结构，避免长期敲击作业过程中锤头出现松动、脱落的安全隐患。锤头的一端为平面敲击工作面，工作面做了轻微的倒圆角处理，避免敲击时棱角崩裂造成金属飞溅，同时平面的平面度控制在0.1mm以内，保证敲击时受力均匀，不会出现敲击面打滑的问题；另一端为弧形羊角起钉结构，羊角的开口尺寸适配常规民用及工业用圆钉、铁钉的钉帽直径，弧形轮廓按照杠杆受力原理设计，起钉时以锤头端部的圆弧面作为支点，握柄作为力臂，可在最小施力的情况下完成嵌钉起拔，同时羊角边缘做了钝化处理，避免使用过程中划伤操作人员。

　　握柄部分采用硬质实木材质，整体为变截面的流线型设计，靠近锤头的位置直径较细，向握持端逐渐过渡为符合人体手掌握持的椭圆截面，握持区域做了细微的滚花防滑纹理处理，表面涂刷清漆形成耐磨保护层，既可以避免木质握柄受潮变形，也能提升握持时的摩擦力，减少长时间作业的手部疲劳。握柄的整体长度控制在300mm左右，锤头的整体重量控制在0.5kg区间，这个重量区间既可以保证敲击时具备足够的冲击力，也不会因为重量过大导致长时间握持作业出现手臂酸胀的问题，适配绝大多数成年操作人员的使用力度需求。

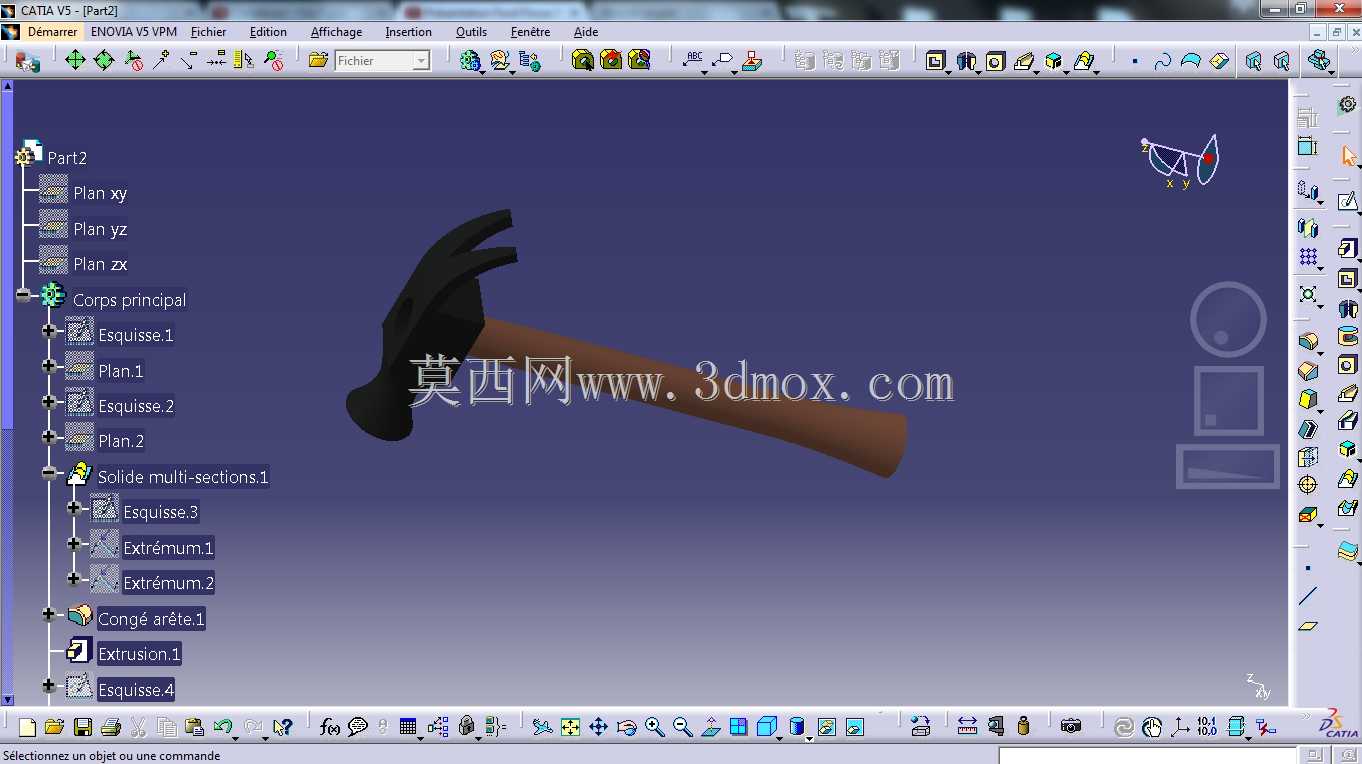

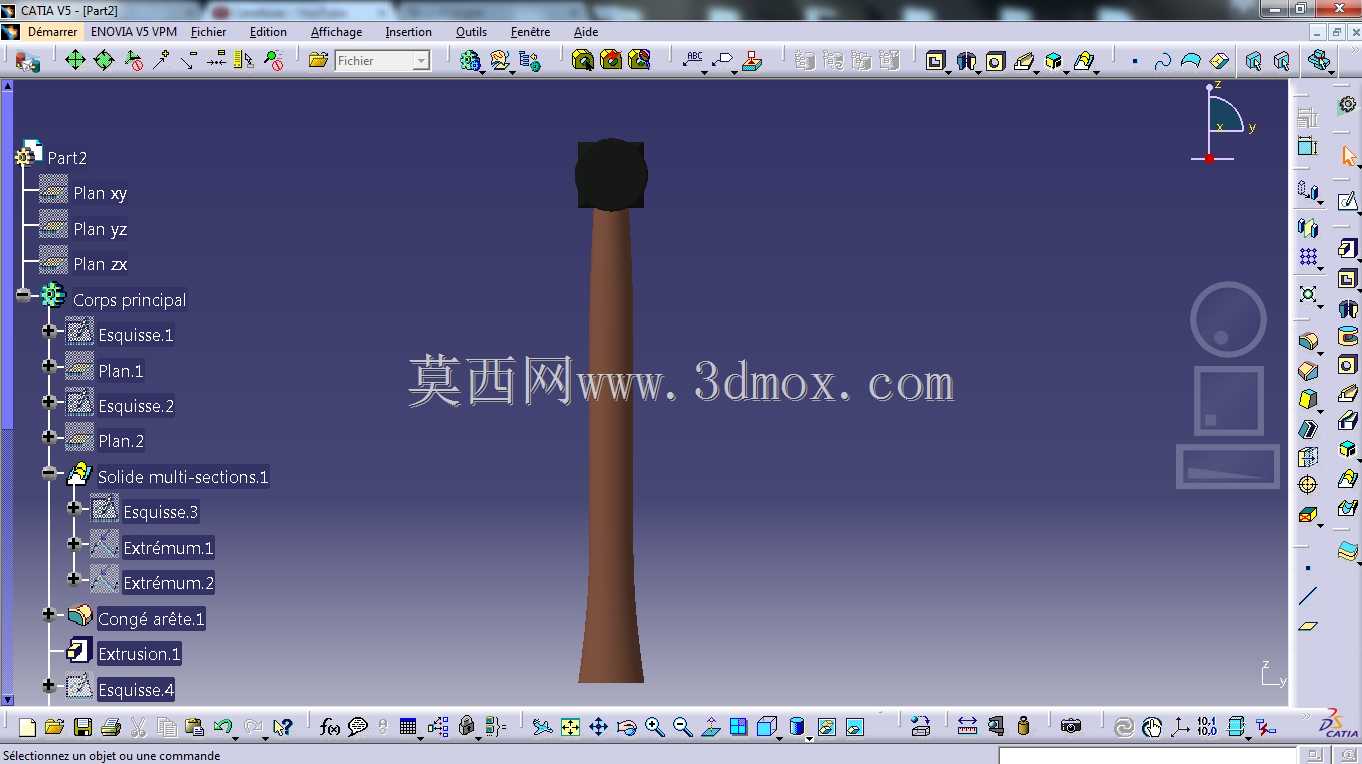

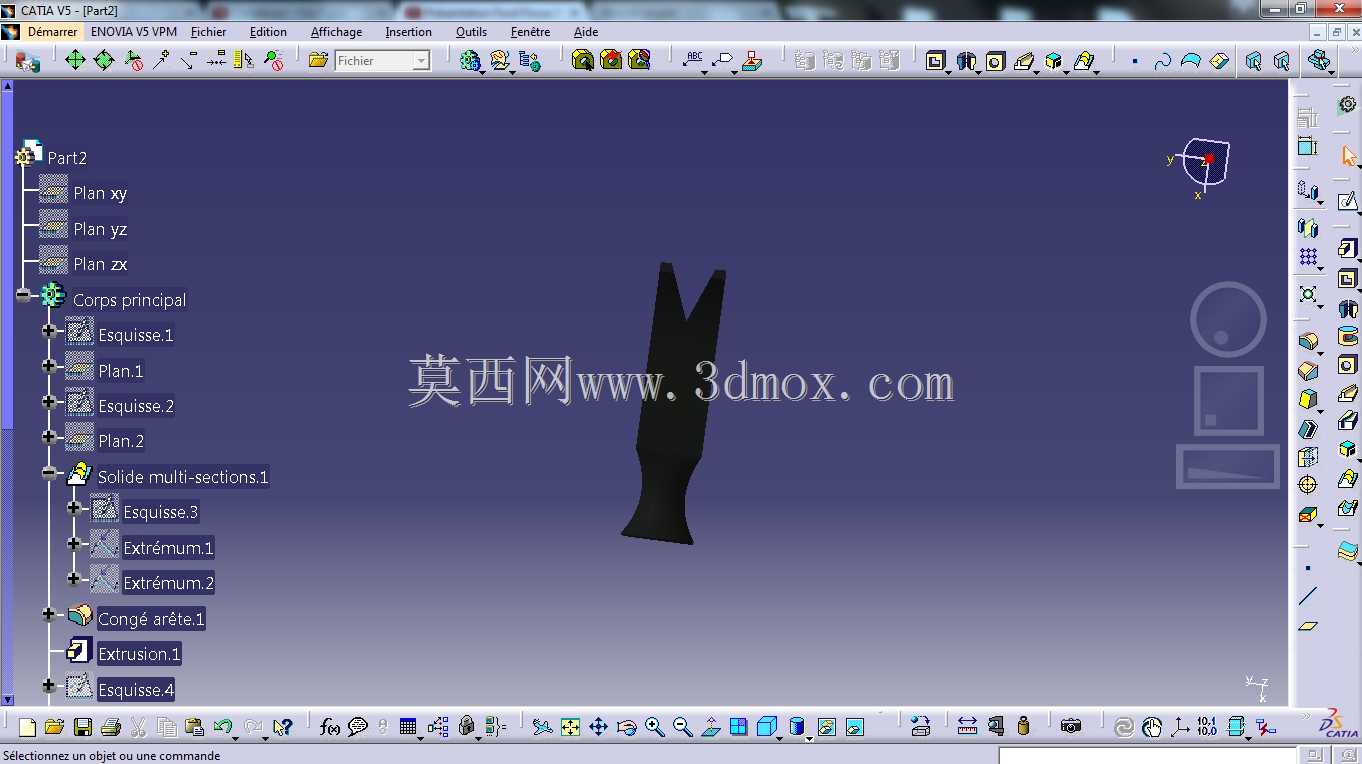

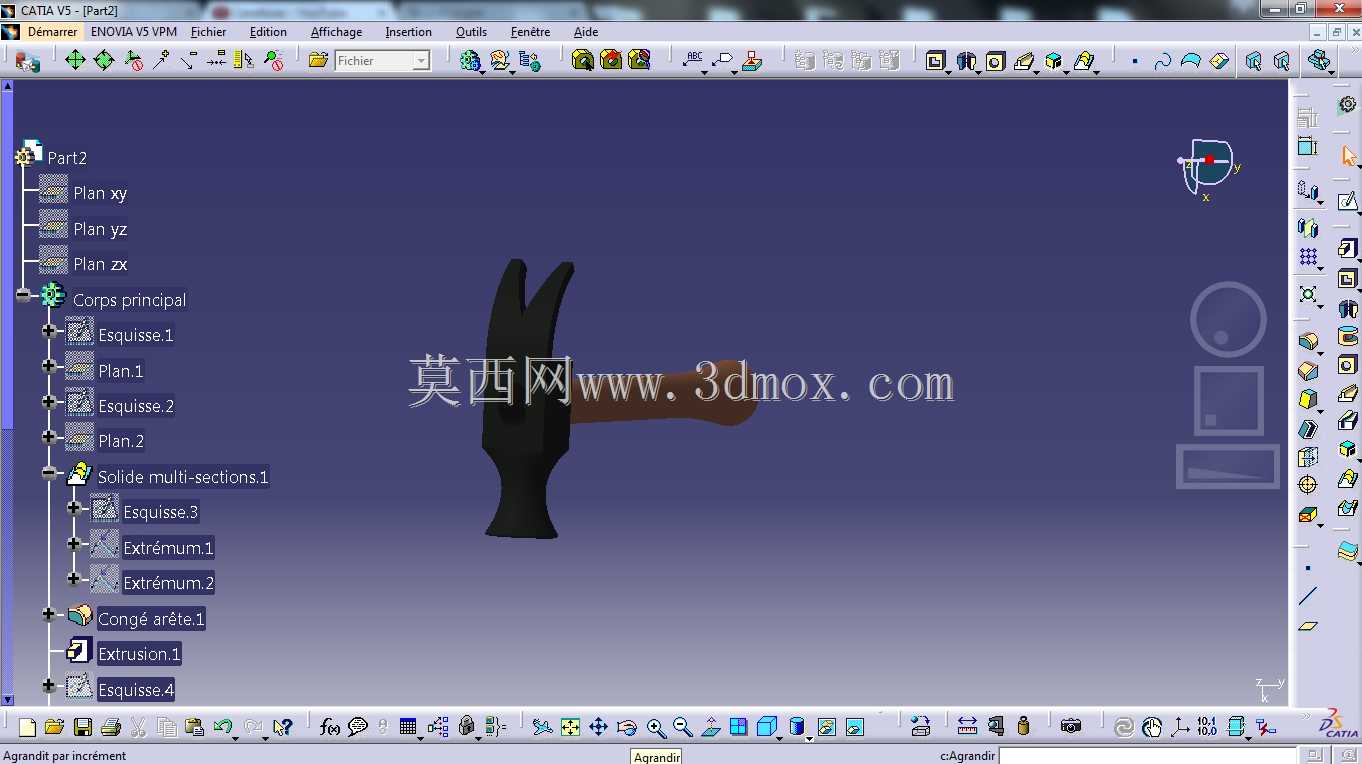

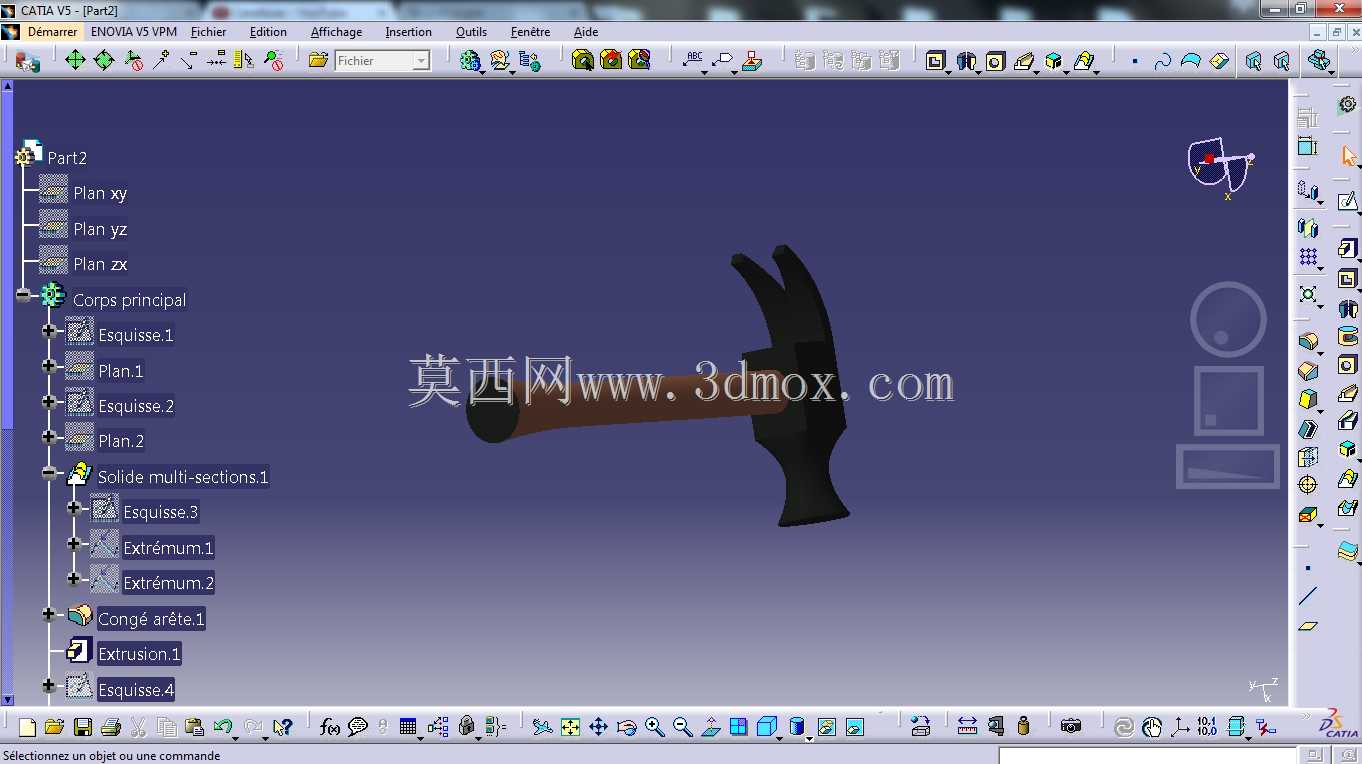

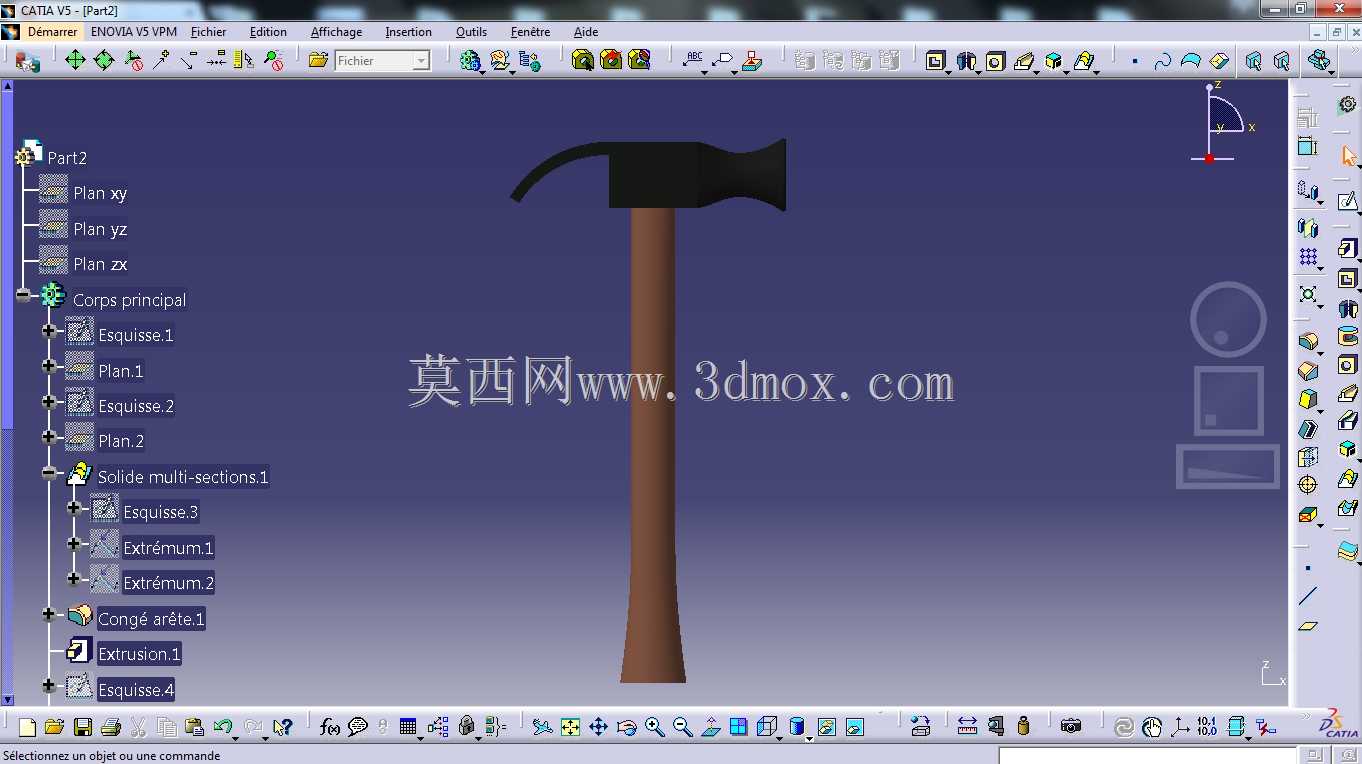

　　在建模过程中，需要重点关注锤头安装孔与握柄的配合公差，锥度配合面的接触面积需要达到85%以上，才能保证长期敲击工况下的连接可靠性；锤头的整体重心需要落在握柄的中心轴线上，避免敲击时出现偏心力导致的握持震手问题，同时锤头的两个工作端面需要做淬火硬化处理，硬度控制在HRC45-50区间，既保证工作面的耐磨性能，也避免硬度过高导致的锤头崩裂风险。在实际装配验证环节，需要完成1000次连续敲击测试，检查锤头与握柄的连接是否出现松动，同时测试起钉结构的强度，在起拔最大规格铁钉时不会出现羊角变形、开裂的问题。

　　从现场使用的边界条件来看，这款锤适用于-20℃到60℃的常规作业环境，木质握柄避免了低温环境下金属握柄的冰手问题，同时木质材料的减震性能优于全金属握柄，可大幅降低敲击时的反震力对手腕关节的损伤。在日常存放时，需要注意避免握柄长时间浸泡在水中，防止木材膨胀变形导致配合松动，同时锤头工作面需要定期擦拭防锈，避免长期受潮出现锈蚀影响敲击精度。针对不同的作业场景，这款锤的敲击端也可适配不同的作业需求，比如在装配精密零部件时，可在敲击端面加装橡胶缓冲垫，避免敲击时损伤工件表面；在进行石材、混凝土等硬质材料的敲击作业时，可更换为硬质合金镶嵌的敲击端面，提升锤头的耐磨性能。
