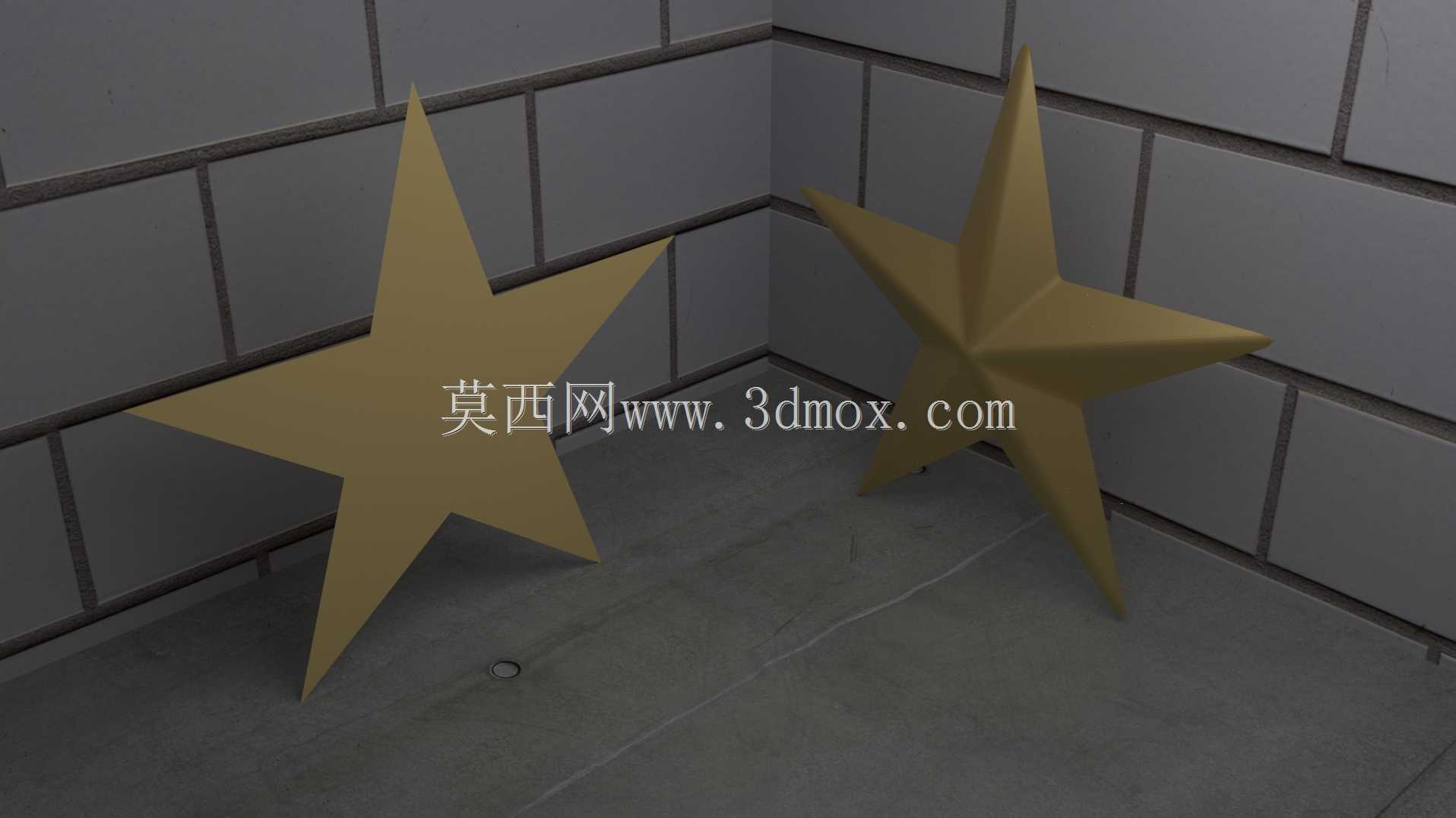

可展平五角星造型冲压成型钣金构件

　　这类带立体五角星造型的冲压成型件，在日常工业场景里的应用覆盖范围很广，小到文创装饰类的金属标识牌、设备外观装饰贴片，大到公共设施的金属装饰构件、户外景观的金属嵌件，都能见到这类结构的身影。和普通平面冲压件不同，这类带立体凸起造型的钣金件，核心要求是成型后可以完全展平为平面板材，不会出现局部材料撕裂、过度减薄的问题，这就要求在设计阶段就要把材料流动、成型余量的问题考虑周全。

　　从实际加工的角度看，这类零件不需要多工位级进模的复杂工序，普通单工位压力机搭配简易成型模具就能完成加工，适合小批量多批次的生产场景，很多做钣金加工的小厂接这类订单时，不需要额外添置专用设备，用现有通用冲压设备就能完成生产，加工门槛相对较低。零件的成型核心在于立体尖角处的圆角过渡设计，很多新手设计师在做这类造型时，容易把尖角处的圆角做的过小，实际冲压时就会出现尖角处材料拉裂、成型后回弹超差的问题，甚至会因为局部应力集中，导致零件在后续使用过程中出现尖角开裂的情况。

　　设计这类可展平的成型件时，不能只靠三维软件的基础成型命令直接生成特征，要提前核算板材的成型极限，针对五角星的五个尖角位置，要根据板材的厚度、材质调整成型深度和圆角参数，比如常用的0.8mm到2mm厚度的冷轧钢板，尖角处的内圆角最小不能低于板材厚度的0.6倍，否则成型时材料的延展率就会超过材料本身的断后伸长率，直接出现成型缺陷。同时要注意，这类零件的展平计算不能直接依赖软件默认的展平算法，因为带局部立体凸起的成型件，材料在凸起位置是双向拉伸的状态，默认的折弯展平系数并不适用，需要根据实际试模的结果调整展平余量，避免出现展平后轮廓尺寸超差的问题。

　　从安装边界来看，这类零件如果是用作装饰贴片，通常会在平面区域预留安装孔或者背胶粘贴位，安装时不需要额外的避让空间，因为立体凸起的高度通常控制在板材厚度的3到8倍之间，不会和周边的其他构件产生干涉。如果是用作嵌入式的装饰构件，只需要在安装基体上开出和零件外轮廓匹配的沉台，沉台深度和零件的成型高度匹配即可，安装后零件平面和基体表面齐平，立体凸起部分突出于基体表面，达到预期的装饰效果。

　　在实际生产中，这类零件的成型工序通常是先下料得到平面板材毛坯，然后一次冲压成型立体造型，最后再做表面处理，比如喷塑、电镀、烤漆等工艺，因为成型后零件的整体刚性比平面板材提升很多，后续表面处理的转运过程中不容易出现变形问题。很多设计师在做这类零件时，容易忽略成型后的回弹问题，因为五角星的立体造型是对称结构，回弹会导致五个尖角的翘起高度不一致，所以在设计模具时，要根据材料的回弹量做适当的过成型设计，保证成型后零件的平面度符合要求，不会出现安装时边缘翘曲、贴合不严的问题。

　　另外，这类带规则立体图案的冲压件，在参数化设计时可以把尖角角度、成型深度、圆角大小、板材厚度都设置为可变参数，只需要调整对应的参数值，就能快速生成不同尺寸、不同造型尖锐度的系列化零件，不需要每次都重新建模，能大幅提升同类型零件的设计效率。比如需要做不同大小的五角星装饰件时，只需要调整外轮廓尺寸和对应的成型参数，就能直接输出加工所需的图纸和模型，不需要重复做成型特征的调试工作。

　　从功能特性上来说，这类零件除了基础的装饰作用外，因为立体凸起的结构提升了板材的整体刚性，在一些需要兼顾轻量化和刚性的场景下，也可以作为设备的加强盖板使用，相比同等厚度的平面盖板，带立体凸起造型的盖板抗变形能力能提升40%以上，同时不需要额外焊接加强筋，减少了加工工序，也避免了焊接带来的变形问题。在一些户外使用的场景下，立体造型的斜面还能起到一定的导水作用，不容易在零件表面积存雨水，能提升零件的耐腐蚀寿命，减少积水导致的锈蚀问题。
