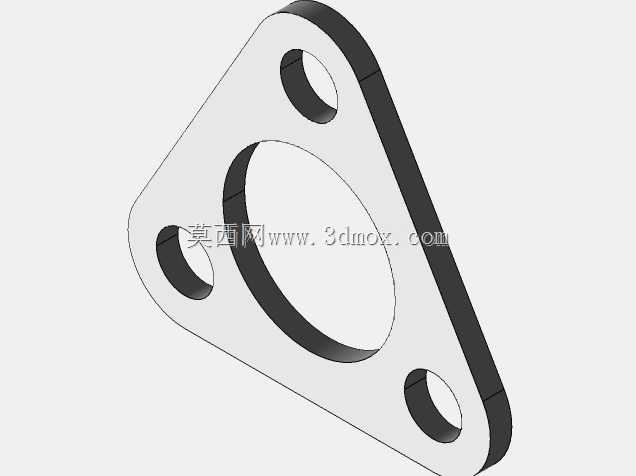

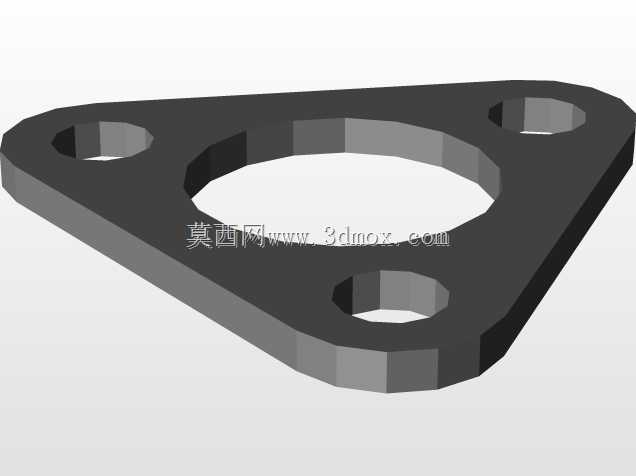

三角安装定位连接法兰结构设计

　　在流体管路布设、小型动力组件安装、工装夹具定位的工程场景里，这类三角结构的连接法兰是非常实用的连接件，和常规圆形法兰相比，它的结构更紧凑，占用安装空间更小，在安装空间局促的设备内部走管、小型动力头的端面固定场景中适配性更强。从实际使用场景来看，这类法兰常应用在低压流体管路的对接、小型气动元件的端面安装、轻型传动组件的轴向定位环节，比如小型自动化设备的气路分支对接、便携动力工具的端盖连接、试验台架的管路快装结构里，都能见到这类三角法兰的身影。它的核心功能是实现两个对接端面的压紧密封与同轴定位，三个安装孔呈120度均匀分布在中心通孔的外围，相比四孔安装的法兰，在狭小空间里更容易对准安装孔位，拧紧螺栓的时候操作空间要求更低，

　　不需要预留四个方向的扳手操作空间，三个点位的压紧力分布也足够均匀，对于低压工况下的密封面压紧完全能够满足使用要求。从设计思路上来说，这类法兰的设计首先要确定中心通孔的通径，这个尺寸直接匹配对接管路的外径或者传动轴的穿过直径，是整个法兰的核心基准尺寸，中心孔的公差一般按照H7级精度控制，保证对接件的同轴度，避免安装后出现管路错位、轴件卡滞的问题。三个安装孔的中心距是关键安装边界尺寸，设计时需要匹配对接端面上的螺纹孔位置，孔位的位置度公差一般控制在0.1mm以内，避免安装时出现螺栓无法穿入的问题，安装孔的直径要比配套螺栓的公称直径大0.5-1mm，预留一定的安装调整余量，抵消对接件加工时的微小位置误差。

　　法兰的厚度设计需要根据实际承压能力计算，低压工况下厚度一般取5-8mm即可满足强度要求，材质常选用Q235碳钢或者304不锈钢，根据使用场景的防腐要求选择，碳钢材质的法兰表面一般做发黑或者镀锌处理，提升防锈能力。法兰的外形采用三角切边结构，三个角部做圆角过渡，避免尖锐边角造成安装划伤，同时也能减少材料用量，降低零件重量，在轻量化要求较高的便携设备上这个优势尤为明显。密封面的设计上，这类三角法兰一般采用平面密封结构，在中心孔外围可以加工浅槽放置O型密封圈，密封槽的尺寸要匹配所选密封圈的线径，保证压紧后密封圈的压缩量在20%-30%之间，既保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。在实际选型使用时，需要注意安装面的平面度要求，对接的两个端面平面度要控制在0.05mm以内，避免压紧后出现局部间隙导致泄漏，三个螺栓的拧紧力矩要均匀，按照对角线顺序分步拧紧，避免法兰出现翘曲变形，尤其是厚度较薄的法兰件，单侧受力过大很容易导致法兰变形，影响密封效果和定位精度。这类法兰的建模过程中，首先绘制中心通孔作为基准，然后按照120度圆周阵列绘制三个安装孔，再绘制外轮廓的三角边线，对角部做圆角处理，最后拉伸生成实体，再根据密封需求添加密封槽特征，建模时要注意各个特征的尺寸关联，安装孔的中心距要和对接件的尺寸做参数化关联，方便后续根据不同的通径需求调整参数，快速生成不同规格的法兰模型。在管路安装场景中，

　　这类三角法兰相比圆形法兰的另一个优势是安装时可以通过三个孔位的角度调整，适配不同方向的管路走向，不需要转动整根管路就能调整法兰的安装角度，在空间受限的管路布设中操作便利性更高。在工装夹具的定位场景中，这类法兰也常作为定位基准件使用，中心孔作为定位基准套在定位销上，三个安装孔用来锁紧固定，三角结构的防转效果更好，相比圆形法兰不需要额外添加防转销，就能避免法兰工作时出现转动移位的问题。设计这类法兰的时候还要注意安装边界的校核，法兰的外轮廓最大直径不能超出安装空间的限制，三个角部的位置要和周边的零部件预留至少2mm的间隙，避免安装后和其他零件发生干涉，尤其是在密集排布的管路组里，相邻法兰之间要预留足够的扳手操作空间，保证螺栓能够顺利拧紧。对于有振动工况的使用场景，还可以在安装孔位置加装橡胶减震垫圈，抵消振动带来的螺栓松动风险，法兰的厚度可以适当增加1-2mm，提升整体的刚性，避免长期振动导致法兰出现疲劳变形。
