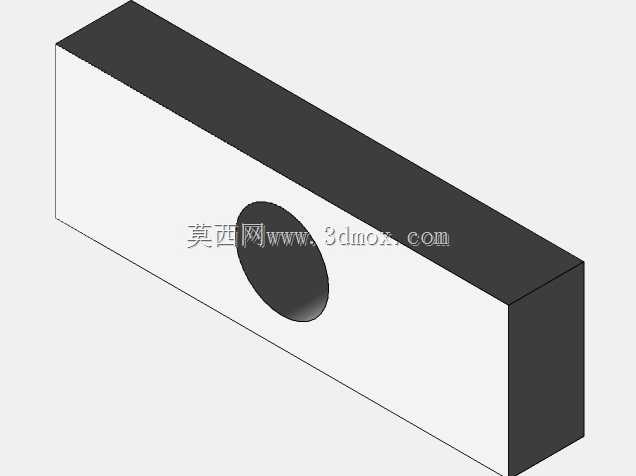

带侧孔长方体参数化设计教学演示件

　　在日常机械结构设计工作中，参数化建模是提升改型效率、降低重复劳动量的核心手段，很多刚接触三维设计的从业者容易陷入逐个特征修改尺寸的低效循环，而通过变量与方程绑定尺寸关联，能实现一处修改全局联动的设计效果，这个演示件正是针对这一设计方法打造的实操案例。从结构本身来看，这个带单侧通孔的长方体块，是机械结构里最常见的基础连接块形态，在工装夹具定位、小型设备机架拼接、检测治具基准块搭建场景里都有大量同形态零件的应用，这类零件看似结构简单，实则对尺寸关联逻辑的要求很高——比如孔的中心距到块体端面的距离、孔直径与块体厚度的比例、块体长宽高的比例约束，都需要通过参数逻辑绑定，避免改型时出现孔位超出实体、壁厚不足强度不够的问题。

　　做这类基础块类零件的参数化设计时，首先要梳理清楚尺寸的优先级，通常会把块体的总长、总宽、总厚设为一级全局变量，这三个尺寸决定了零件的安装边界，不管是嵌入工装的卡槽还是固定在设备台面的安装位，外轮廓尺寸都是最先需要匹配安装空间的参数，不能随意变动。在此基础上，再把侧孔的直径、孔中心到块体底面的高度、孔中心到块体两个端面的距离设为二级变量，通过方程把二级变量和一级全局变量做关联，比如可以设定孔中心高度为总厚的二分之一，保证孔始终在块体厚度方向的中心位置，不管总厚怎么调整，孔都不会出现偏壁；也可以设定孔直径不超过块体宽度的三分之一，避免开孔后剩余壁厚太薄，导致零件受侧向力时出现断裂变形。很多新手做参数化设计时容易犯的错误是只给尺寸加代号，

　　却不做逻辑关联，改完总长忘了调整孔位，最后出现特征报错或者结构不合理的问题，这个演示件的核心就是展示怎么把零散的尺寸通过变量和方程串成有逻辑的参数体系。实际生产里这类带孔的长方体连接块，常用在自动化生产线的型材机架拼接处，作为相邻两根型材的转接定位块，外轮廓尺寸要和型材的槽宽匹配，侧孔用来穿锁紧螺栓或者定位销，这时候参数化的优势就很明显：换用不同规格的铝型材时，只需要修改对应型材的截面尺寸参数，整个连接块的所有尺寸就能自动更新，不用重新草图绘制、重新标注特征，能把原本十几分钟的改型工作压缩到几秒钟完成。另外在做教学演示的时候，这个简单结构也能把全局变量、尺寸约束、方程关联的核心逻辑讲透，不会因为复杂特征干扰学习者对参数逻辑的理解，

　　学习者掌握了这个简单块体的参数搭建方法，就能把同样的逻辑迁移到复杂零件的设计里，比如轴类零件的各段直径长度关联、钣金件的折弯扣除参数绑定、装配体里的零件配合尺寸联动。从安装边界来看，这类块类零件的外轮廓棱角通常会根据装配需求做小尺寸倒角，避免安装时刮手或者和相邻零件产生干涉，倒角尺寸也可以纳入参数体系，和块体的棱边长度做比例关联，保证不同尺寸规格下的倒角视觉效果和装配适配性一致。侧孔的加工通常采用钻孔或者铣孔工艺，参数化设计时也可以把工艺要求的余量通过方程预留，比如需要攻丝的底孔，可以直接把螺纹直径和底孔直径的对应关系写入方程，切换螺纹规格时底孔尺寸自动匹配，不用反复查机械手册核对参数。在实际设计流程里，这类参数化的基础零件还可以存入企业的标准件库，设计人员调用时只需要输入对应的安装尺寸参数，就能快速生成符合需求的零件模型，直接出工程图用于生产，大幅提升整个设计团队的工作效率，减少重复建模带来的人为错误。
