带圆角开口矩形框曲面曲率还原结构

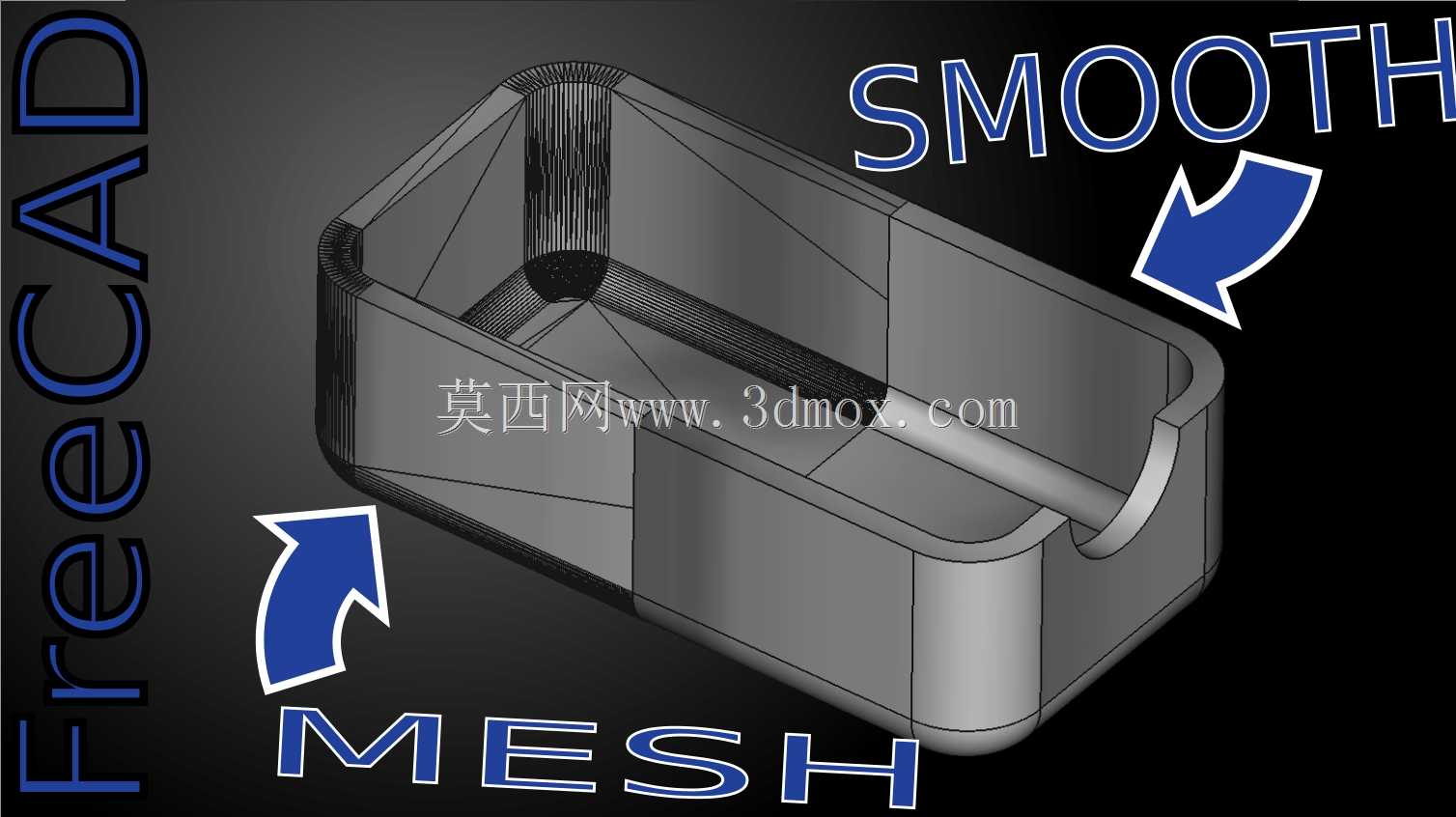

　　在机械结构的逆向设计环节，经常会遇到从扫描网格数据重构实体曲面的需求，这类开口带圆角的矩形框类结构，在输送线侧边导向、设备防护门嵌装槽、线缆走线护罩、小型工件定位治具上的应用十分普遍。很多现场测绘得到的网格数据因为扫描角度限制、表面反光等问题，会出现局部曲率失真、边界棱边缺失的情况，直接用网格数据做加工或者装配仿真会出现配合间隙不均、曲面过渡不顺的问题，这时候就需要基于网格特征还原出符合设计逻辑的规整曲面。这个结构的设计思路完全贴合实际机加工件的成型逻辑，外轮廓采用大圆角过渡，避免直角位置的应力集中，内侧的开口槽沿长度方向贯通，槽口位置做了等半径的圆弧收边，不会出现锐边割手的问题，也能减少装配时与配合件的卡滞。从结构的尺寸边界来看，

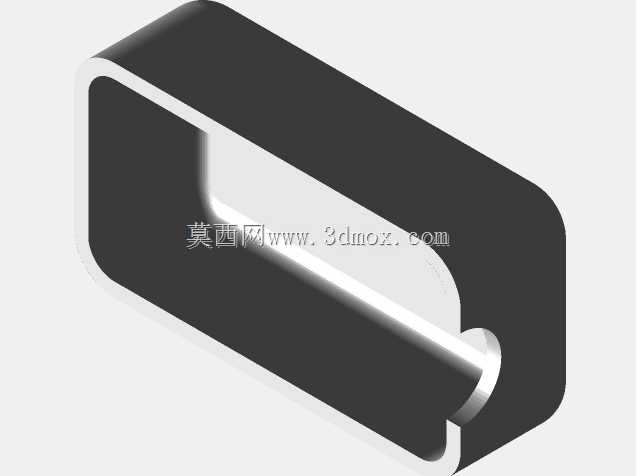

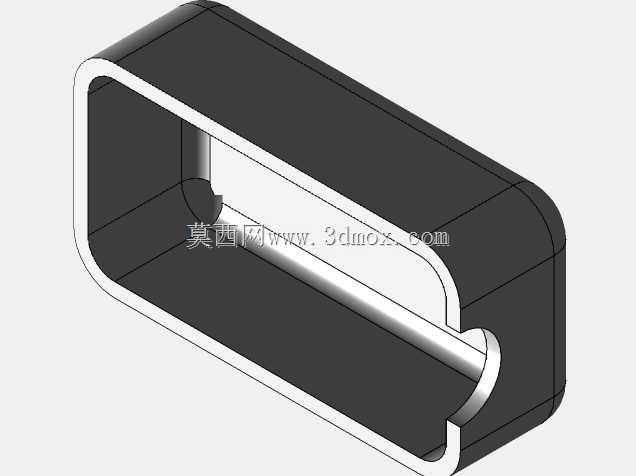

　　整体外轮廓的长宽比接近2:1，壁厚保持均匀一致，符合注塑或者钣金折弯、型材挤出的工艺要求，不会出现壁厚突变导致的缩痕或者折弯开裂问题。在做曲率还原的时候，首先要提取网格上的关键特征线，包括外轮廓的四条直边、四个圆角的中心线、内侧开口的两条棱边，先把这些特征线拟合为符合公差要求的规整曲线，再通过曲面放样、边界混合的方式生成主曲面，最后对曲面做连续性检查，保证相邻曲面之间达到G1以上的连续，避免出现曲面折痕。这类结构在实际设备中，经常作为滑动导轨的护套使用，套在直线导轨外侧，既能阻挡切削碎屑、灰尘进入导轨滚道，又不会影响滑块的正常滑动，开口位置刚好留出滑块连接座的运动空间，圆角过渡的位置可以避免护套与设备其他部件发生运动干涉。

　　做这类网格曲率还原的时候，不能完全照搬网格的失真数据，要结合零件的实际使用场景判断设计意图，比如均匀壁厚是这类防护类零件的核心设计要求，还原的时候要全程监控壁厚的变化，不能出现局部壁厚过薄导致结构强度不足的问题；圆角半径要保持统一，不能因为网格的局部变形就随意调整圆角大小，否则加工出来的零件会出现外观不协调，装配时与相邻圆角位置错位的问题。另外，这类结构的安装边界通常是贴合在设备的安装基板上，所以背面的贴合面要保证完全平整，还原曲面的时候要把安装面作为基准平面，所有特征都以这个基准为参照做定位，避免出现安装面翘曲导致装配后零件歪斜的情况。在曲面重构完成后，还要和原始网格数据做偏差分析，把偏差控制在合理的公差范围内，

　　既保证还原后的曲面符合设计的规整性要求，又不会和实际测绘的零件尺寸出现过大偏差，确保后续加工出来的零件能够和原有设备完美适配。很多刚接触逆向设计的工程师容易犯的错误就是完全跟着网格的变形走，做出来的曲面歪歪扭扭，既不符合加工工艺要求，也满足不了装配精度，实际上这类工业常用的结构件，都有成熟的设计规范，还原曲率的时候要把网格数据作为参考，结合工艺、装配、强度的要求去规整曲面，才能得到可以实际落地使用的三维模型。
