F18战斗机整机结构三维设计成果

　　该套三维设计成果围绕喷气式战斗机的整机气动与结构布局展开，覆盖机身主体、机翼系统、尾翼组、动力舱段、外挂挂载点等核心结构的完整建模，可直接用于航空装备结构教学、飞行器气动布局验证、虚拟仿真训练场景的基础模型搭建。从实际工程应用角度看，这类高精度整机模型在航空院校的飞行器设计课程中，可作为学生理解喷气式战机布局逻辑的具象教具，帮助学习者直观把握翼身融合设计、垂尾安定面布局、进气道与机身衔接位置的工程考量；在军工仿真领域，该模型可导入视景仿真系统，作为空战模拟、战术推演的可视化载体，匹配不同飞行姿态下的气动参数加载需求；在民用航空科普场景中，也可用于展陈互动系统的三维交互素材，让受众直观了解喷气式战斗机的结构组成。

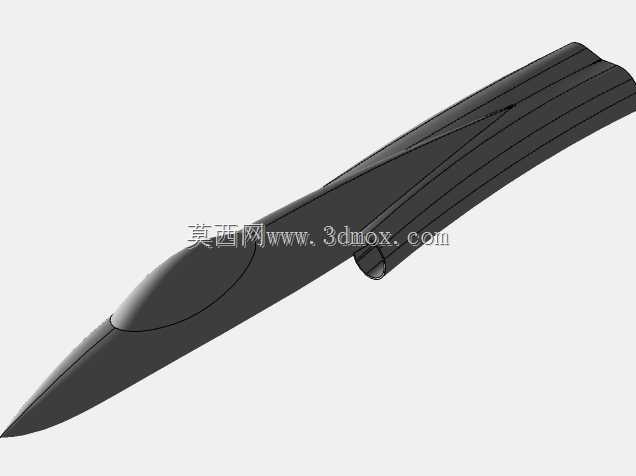

　　设计过程中优先遵循喷气式战机的气动布局逻辑，机身采用跨音速面积律修型思路，中段机身做适当收腰处理，匹配高亚音速及跨音速飞行阶段的减阻需求，机头段做流线型钝头设计，既预留机载雷达舱的安装空间，也避免机头激波对进气道气流的过度干扰。主机翼采用后掠翼布局，翼根与机身平滑过渡形成翼身融合结构，既提升机身整体结构强度，也能增加机身内部有效容积，为燃油舱、机载设备舱预留安装空间；机翼后缘设置独立的襟翼、副翼结构分区，可在模型基础上进一步拓展操纵面的运动仿真，匹配不同飞行姿态下的操纵面偏转逻辑。尾翼组采用双垂尾加全动平尾的布局形式，双垂尾外倾一定角度，在大迎角飞行状态下可避开机身脱体涡的干扰，保证航向安定性，垂尾根部与机身承力框直接衔接，传递飞行过程中的侧向气动载荷；全动平尾的转轴位置经过反复校核，保证操纵力矩的线性输出，避免小速度飞行阶段的操纵反效问题。

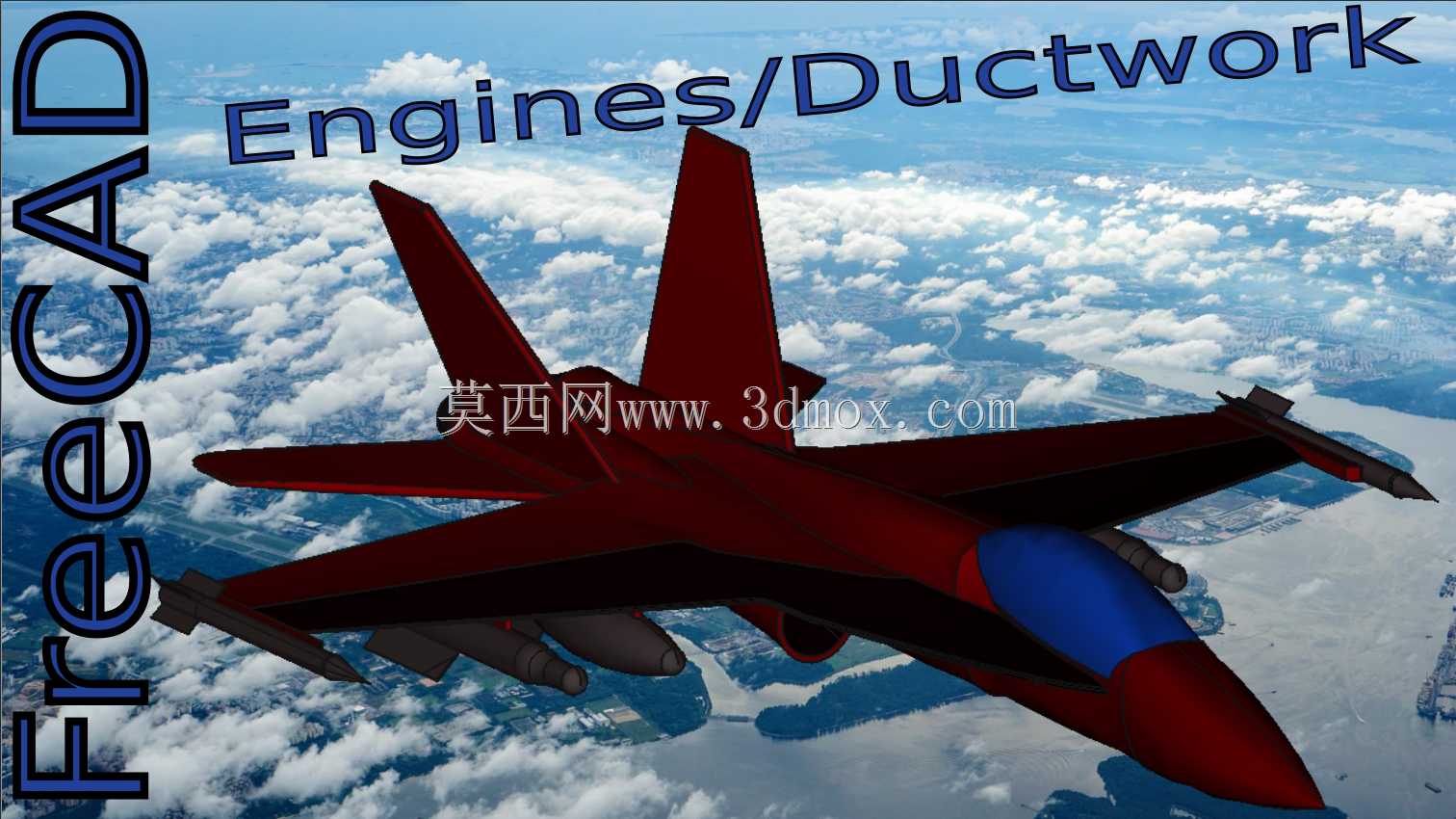

　　动力舱段集成在机身中部两侧，进气道采用肋下进气布局，进气口前缘做圆角修型，避免大迎角状态下的进气畸变，进气道内部流道做平滑过渡处理，从进气口到发动机压气机端面的流道截面积渐变率控制在合理区间，保证气流在压气机入口的流场均匀性；尾喷口与机身尾部做一体化修型，喷口预留调节片的结构安装位，可拓展加力状态下的喷口收放仿真。机身外挂点沿机翼下表面、机身腹部对称布置，每个挂点都预留了标准挂架的安装接口，可匹配副油箱、机载弹药、电子吊舱等不同外挂载荷的装配需求，挂点位置的选择经过重心配平校核，避免单侧挂载或满挂载状态下的整机重心偏移超出允许范围。

　　从安装边界与尺寸匹配角度看，整机各结构段的衔接公差控制在建模精度允许范围内，机身承力框的位置与机翼、尾翼、起落架的安装点完全对齐，起落架舱预留了足够的收放空间，主起落架支柱的转轴位置、收放轨迹经过运动仿真验证，收放过程中不会与机身框、翼梁结构发生干涉；座舱段采用整体式风挡设计，风挡与机身蒙皮的衔接处做平滑过渡，座舱盖的开启轨迹预留了足够的活动空间，可满足后续开启状态的仿真拓展需求。整机外形的曲面连续性达到G2级别，蒙皮表面无明显的拼接棱线，既保证气动仿真的精度要求，也可直接用于渲染出图、3D打印等下游应用场景，模型的结构分区完全按照实际战机的工艺分离面划分，每个结构段都保留了独立的建模特征树，方便后续根据不同需求做局部修改调整，比如更换机载设备布局、调整机翼后掠角、修改尾翼构型等操作都可以在不破坏整体结构逻辑的前提下完成。
