网格转NURBS曲面飞机外形建模方案

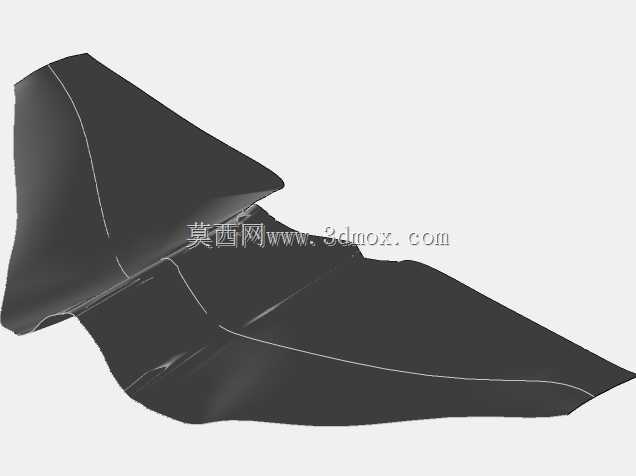

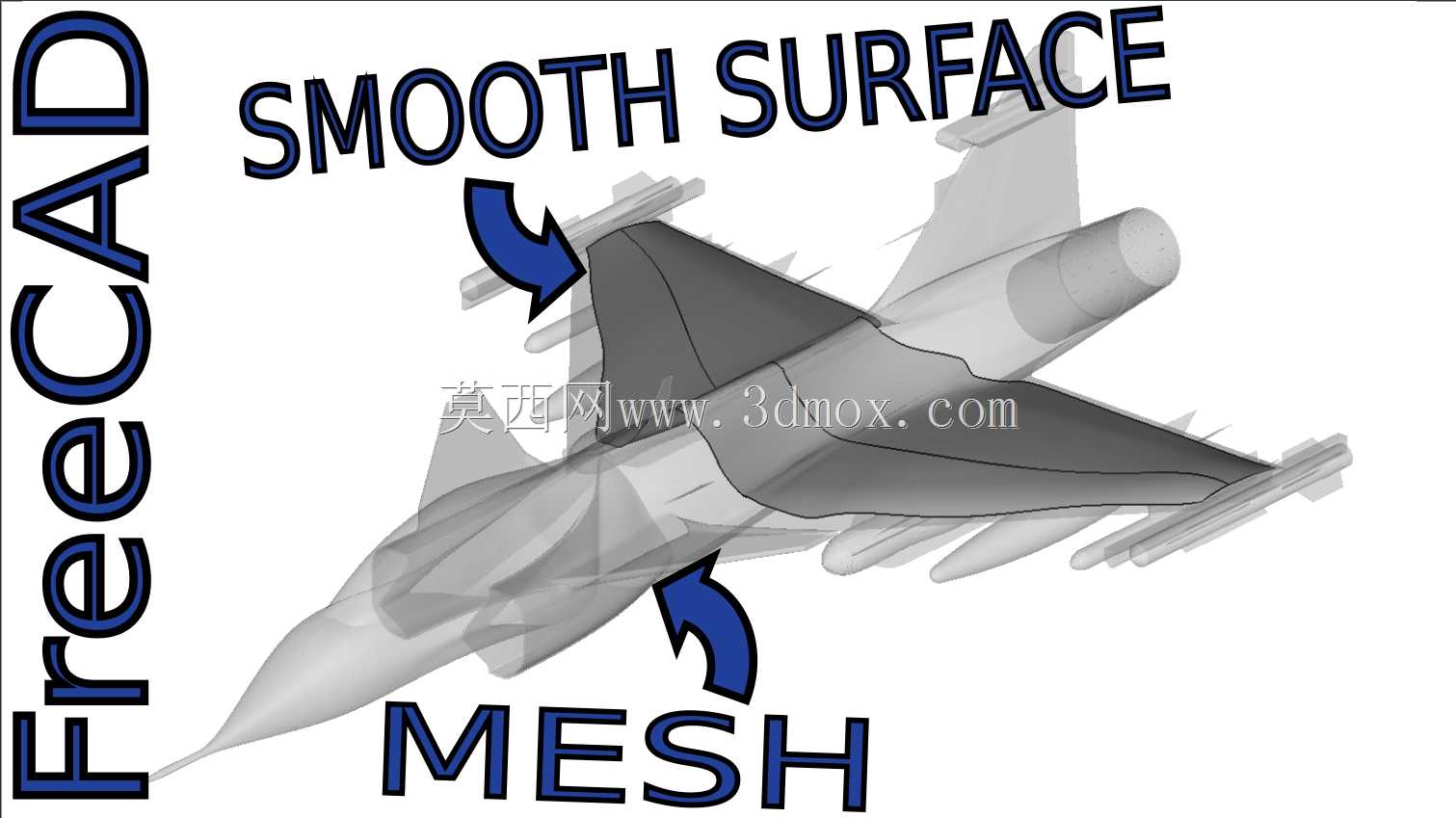

　　在航空产品外形逆向开发环节，常遇到扫描得到的三角网格数据无法直接用于曲面加工、气动仿真的问题，这套网格转NURBS曲面的建模逻辑，正是针对这类工程痛点搭建的。实际作业中，扫描获取的整机或部件网格数据，往往存在面片碎、曲率不连续、无法直接提取加工边界的问题，直接用网格数据做五轴加工编程会出现刀路跳变，做气动仿真会因为网格面法向不统一导致计算发散，而通过这套重构逻辑生成的NURBS曲面，能保证曲面间G2连续，完全适配后续的工艺环节。

　　从设计思路来看，整个重构过程没有采用直接铺面的粗暴方式，而是先对导入的网格数据做曲率分区，按照飞机机身、机翼、尾翼、座舱这些不同曲率特征的区域拆分网格块，对每个块单独做曲面拟合，再在块与块的衔接处做曲率过渡处理，避免出现拼接棱边。比如机翼和机身的衔接区域，是气流干扰最明显的部位，这里的曲面拟合特意保留了原网格的翼身融合曲率特征，没有做过度平滑处理，保证重构后的曲面和原始扫描外形的偏差控制在工程允许的公差范围内。

　　在实际应用场景里，这类重构后的NURBS曲面，既可以用于老旧机型的外形复刻维修，解决原有模具丢失、曲面数据缺失的问题，也可以用于缩比验证机的外形快速建模，不用从零开始搭建曲面框架，直接基于扫描网格就能快速得到可编辑的参数化曲面，大幅缩短前期建模周期。做外形修改时，只需要调整对应曲面块的控制点，就能快速迭代翼型、机身修型的方案，不用重新处理整个网格数据。

　　从安装边界和尺寸适配的角度，这套曲面重构逻辑支持自定义公差阈值，针对不同尺寸的航空部件可以调整拟合精度：做1:1真机部件建模时，拟合公差可以设置到0.1mm级别，满足蒙皮加工的精度要求；做缩比风洞模型时，可以适当放宽公差，减少曲面控制点数量，提升后续仿真和加工的运算效率。曲面输出后可以直接提取边界线生成蒙皮的安装法兰、铆接点位，不需要再重新做边界投影，能直接衔接后续的结构设计环节。

　　很多工程师在做网格转曲面时容易陷入两个误区，一是过度追求曲面光顺而丢失原始外形的关键特征，比如机翼的翼型厚度分布、座舱盖的光学曲面曲率，这些特征一旦在拟合时被平滑掉，后续做风洞试验或者光学隐身计算就会出现数据偏差；二是拆分曲面块时没有顺着气流流向划分，导致后续做CFD网格划分时出现网格畸变，这套建模逻辑在分区阶段就顺着气流流向布置曲面的UV方向，从根源上规避了这类问题。另外，拟合完成的曲面可以直接做厚度偏移生成蒙皮实体，不需要再做额外的曲面修补，偏移过程中会自动处理曲率过大区域的厚度补偿，避免出现偏移后曲面自交的问题，完全适配航空蒙皮类零件的设计流程。
