直列多缸内燃机气缸盖结构设计方案

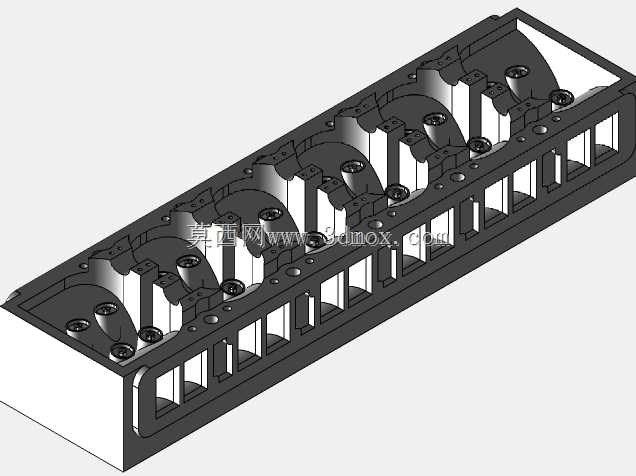

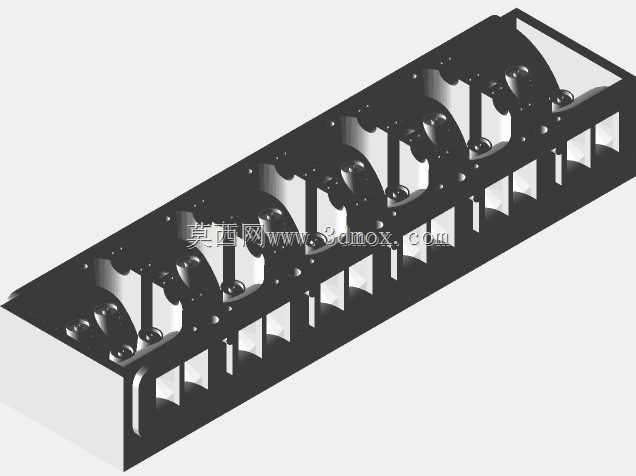

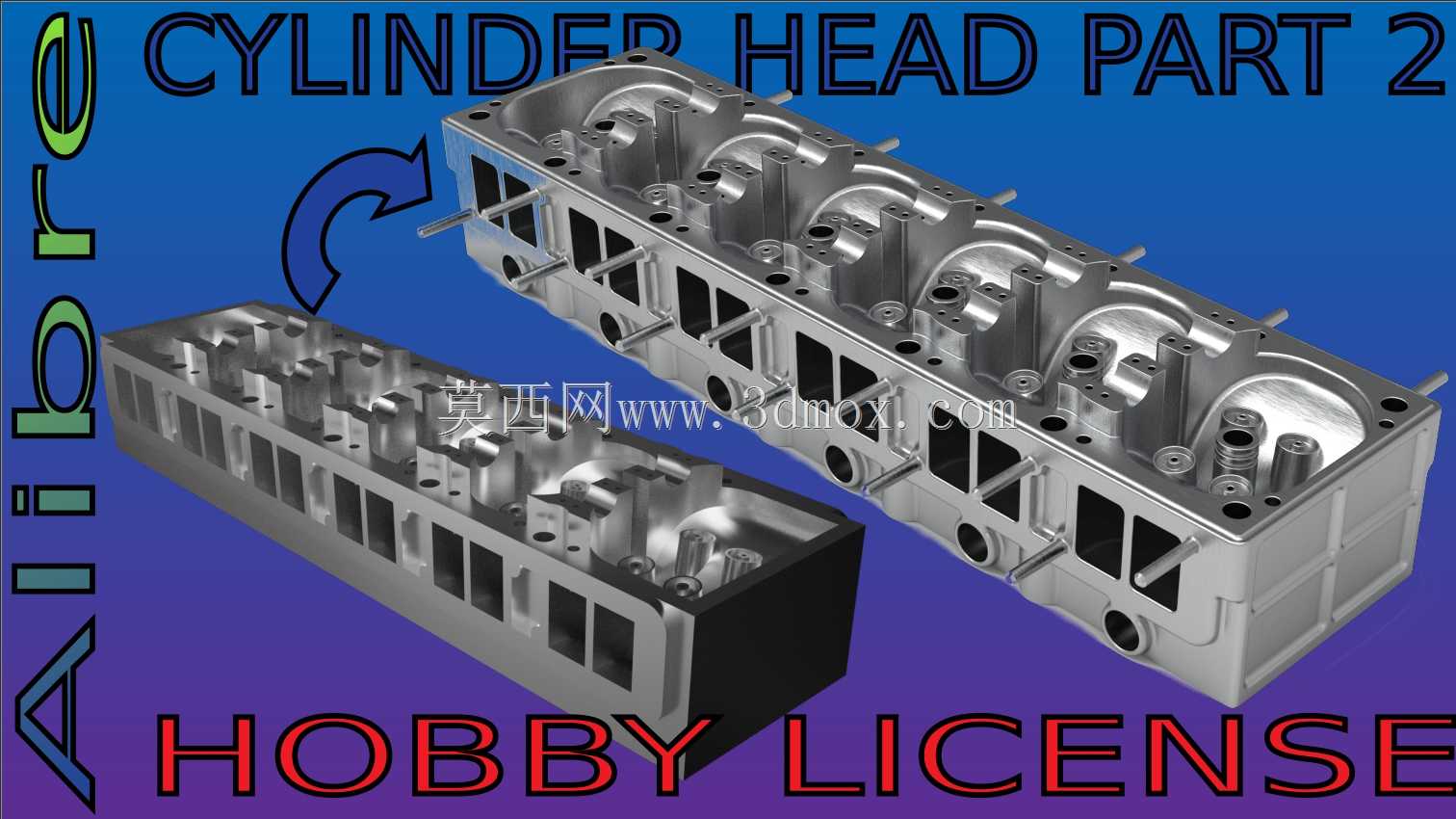

　　在车用内燃机的整机结构中，气缸盖是承担核心功能的复杂薄壁箱体类部件，其结构设计直接决定了发动机的动力输出效率、密封可靠性与热管理表现，也是内燃机研发过程中建模难度最高、结构关联度最广的零部件之一。本次呈现的直列多缸气缸盖结构，针对小排量乘用车内燃机的应用场景设计，适配常规的直列六缸动力布局，可覆盖多数家用燃油车、轻型商用载具的动力总成配套需求。从实际装车的功能维度来看，该部件首先需要完成燃烧室顶部的密封功能，与气缸体、气缸垫共同组成封闭的燃烧空间，承受缸内燃烧过程产生的周期性高温高压冲击，同时还要整合进排气道、冷却水道、润滑油道、气门安装座、喷油器/火花塞安装位、凸轮轴轴承座等多组功能结构，是发动机配气机构、冷却系统、

　　润滑系统的集成安装载体。在结构设计思路上，该气缸盖采用整体式铸造的主体框架，针对直列多缸的排布特性，将各缸的进排气道做等长度优化设计，尽可能降低各缸进气效率的偏差，避免出现各缸动力输出不均的问题；冷却水道采用分层纵流的布局方案，在燃烧室顶部、气门座圈周边、喷油器安装位这些热负荷最高的区域设置定向导流结构，保证冷却液能够优先带走高热负荷区域的热量，避免局部过热导致的结构变形、密封失效甚至开裂问题。润滑油道则采用整体铸造成型后精加工的工艺路径，在缸盖内部形成连通凸轮轴轴承位、气门挺柱安装位的封闭油路，为配气机构的运动部件提供持续的压力润滑，减少运动副的磨损。从安装边界与外形尺寸来看，该气缸盖的底面为平面密封结构，

　　按照缸心距的统一尺寸排布各缸对应的燃烧室凹坑、螺栓过孔，螺栓孔的位置围绕每个燃烧室均匀分布，保证缸盖螺栓拧紧后密封面的压力分布均匀，避免出现局部压力不足导致的燃气、冷却液、机油泄漏问题；进排气侧面分别预留了进气歧管、排气歧管的安装法兰面，法兰面的螺栓孔位置按照常规的进排气接口标准设计，可匹配同排量段的通用进排气部件；顶面预留了凸轮轴组件、气门室盖的安装位，所有安装孔的位置度公差都控制在0.1mm以内，保证配气机构安装后的运动精度。在细节结构处理上，该气缸盖针对薄壁结构的刚度薄弱区域做了加强筋布局，在气道外侧、水道间隔壁位置设置合理的加强结构，在控制整体重量的前提下提升结构刚度，降低发动机运行过程中缸盖的振动变形量，

　　减少密封失效的风险；气门座圈、气门导管的安装位采用过盈配合的尺寸设计，预留了足够的压装余量，保证高温工况下这些嵌件不会出现松动脱落的问题；同时在缸盖的前后端面预留了冷却系统、润滑系统的外接管路接口，可匹配整车的冷却循环、机油循环管路布局。对于三维建模从业者而言，这类气缸盖结构的建模过程需要重点关注多组内部流道的空间避让关系，建模时需要优先梳理各功能系统的空间层级，先搭建主体框架的基准，再逐步细化各流道、安装位的结构，避免出现不同系统的结构干涉问题；同时要充分考虑铸造工艺的拔模角度、壁厚均匀性要求，避免出现壁厚突变导致的铸造缺陷，保证设计的结构具备实际加工生产的可行性。在实际的发动机研发流程中，气缸盖的结构设计还需要配合热力学仿真、结构强度仿真的结果反复迭代，调整水道的导流结构、壁厚分布，平衡冷却效率、结构强度与整体重量之间的关系，而该结构的建模逻辑完全遵循量产发动机气缸盖的设计规范，可作为内燃机部件设计、三维建模学习的参考案例，帮助从业者掌握复杂箱体类集成部件的设计思路与建模方法。
