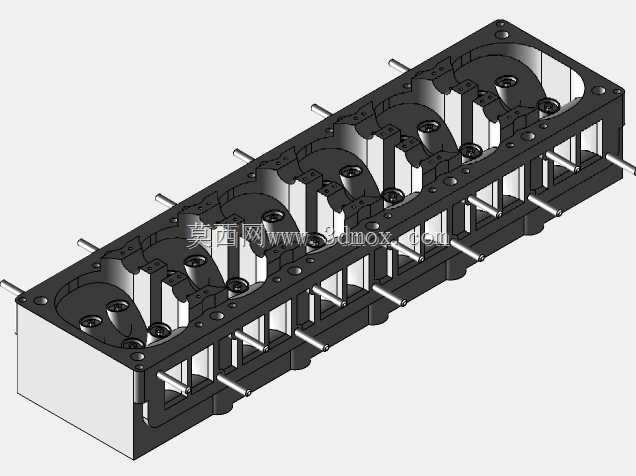

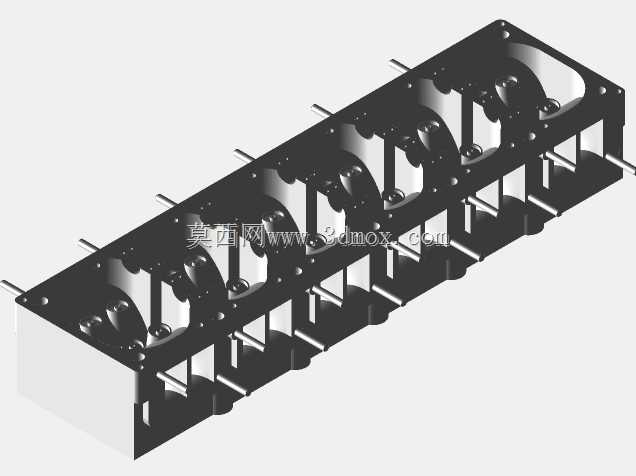

直列六缸发动机气缸盖结构三维数模

　　在商用车柴油动力、非道路移动机械动力、大排量乘用车动力的开发流程中，气缸盖作为内燃机核心的固定部件，直接决定了动力单元的密封可靠性、进排气效率、冷却散热能力与整体结构强度，是发动机开发阶段结构验证、工艺校核、装配模拟的核心对象。这款直列六缸结构的气缸盖数模，完整还原了量产机型缸盖的全部结构细节，覆盖从进气道、排气道、燃烧室凹坑、冷却水套、润滑油道到螺栓安装孔、气门导管孔、喷油器安装位、挺柱腔的全部特征，可直接用于动力总成匹配阶段的结构干涉检查、冷却流场仿真前置建模、装配工艺序列验证等工作。从实际装车场景来看，这类六缸缸盖多用于10-13升排量的重型柴油发动机，匹配干线物流重卡、大型工程机械设备、固定式柴油发电机组等工况，

　　这类应用场景对缸盖的热负荷承载能力、交变压力下的结构疲劳强度要求极高，数模在构建时完全遵循量产缸盖的壁厚设计逻辑：火力岸位置壁厚根据缸径大小匹配对应尺寸，避免热应力集中导致的开裂；水套夹层的流道截面完全按照实际冷却水流向设计，保证各缸冷却均匀性，避免出现局部过热导致的气门座变形、喷油器铜套密封失效等常见故障。在结构设计逻辑上，数模采用整体式缸盖的结构方案，相比分缸式缸盖，整体式结构的整体刚度更高，可承受更高的缸内爆发压力，适配当前高强化柴油机的开发需求，同时数模中完整保留了缸盖与缸体连接的全部螺栓孔位分布，螺栓孔的位置度、沉孔深度、螺纹深度都按照实际装配要求设置，可直接用于缸盖螺栓的选型校核、装配扭矩模拟、密封垫片的压合变形仿真。

　　进排气道的结构完全按照实际滚流比要求构建，进气道的曲面曲率、喉口位置尺寸都经过特征还原，可直接用于气道稳流试验的前置仿真，减少前期物理样件的试制次数；排气道的壁厚设计考虑了排气高温下的热膨胀余量，避免工作过程中出现排气歧管安装面的变形漏气。安装边界方面，数模完整还原了缸盖的六个缸孔中心距尺寸，底面平面度按照量产件的公差要求设置特征基准，进排气侧的附件安装位包括气门室盖安装法兰、进排气歧管安装螺纹孔、节温器座安装位、水温传感器安装孔、预热塞安装孔都完整保留，可直接用于外围附件的匹配设计，不需要额外做结构补全。润滑油道的走向完全按照实际缸盖的润滑路径设计，从缸体主油道进入缸盖的进油孔位置、到各凸轮轴轴承座的分油道、

　　到液压挺柱的供油孔都做了完整的内部流道还原，可直接用于润滑系统的油路阻力仿真，验证不同转速下的配气机构供油压力是否满足设计要求。冷却水套的结构区分了上水孔、下水孔的位置与尺寸，水套内部的鼻梁区冷却通道做了细化还原，这一区域是缸盖热负荷最高的位置，数模中该区域的流道截面尺寸、壁厚都严格按照量产设计设置，可用于沸腾冷却仿真、热机疲劳分析的模型输入。对于三维建模从业者而言，这款数模的特征构建逻辑完全遵循正向设计的流程，从最初的缸心距基准布局、到燃烧室轮廓的特征搭建、到内部油道水道的布尔运算、到外围安装法兰的特征细化，整个建模过程的特征树逻辑清晰，没有冗余的碎面与无效特征，可作为大排量内燃机缸盖正向建模的参考模板，帮助结构设计人员掌握整体式缸盖的建模思路、特征排布逻辑、关键尺寸的设计基准选择。在装配验证场景中，数模可直接导入虚拟装配环境，完成缸盖与缸垫、缸体、气门、气门弹簧、摇臂、喷油器、进排气歧管等部件的装配干涉检查，提前发现设计阶段的结构干涉问题，减少后续物理样机的改模次数，缩短动力总成的开发周期。
